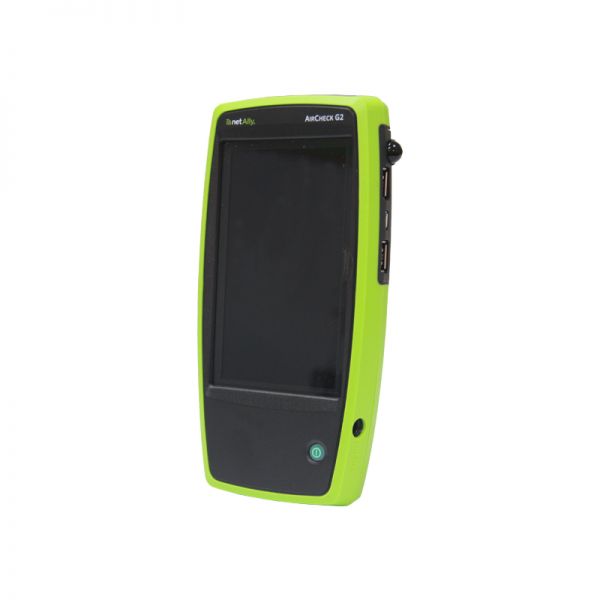

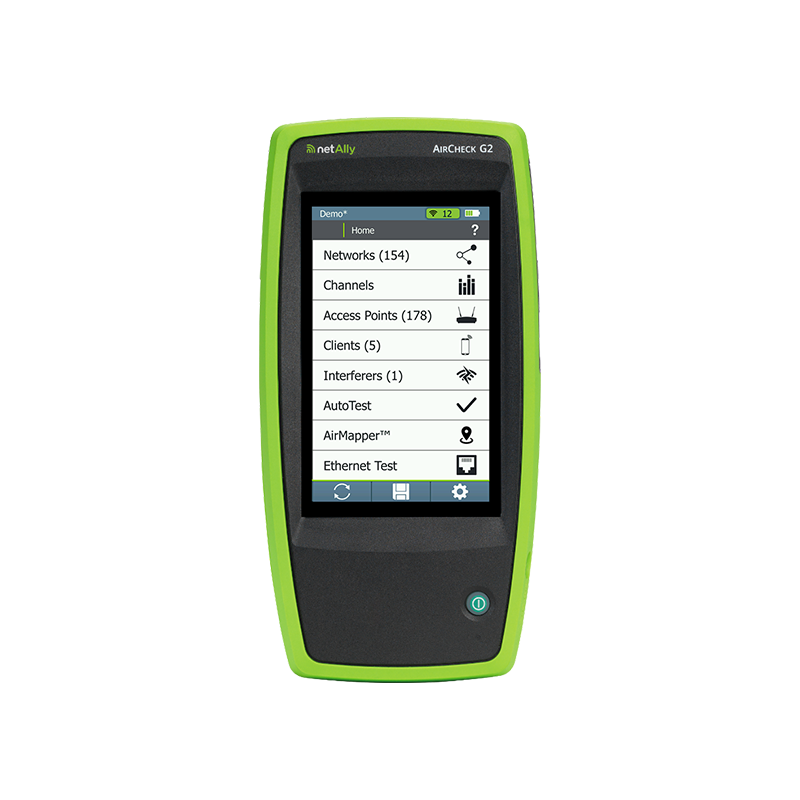

通過NetAlly AirCheck G2無線網絡(luò )測試儀的直觀用戶界面可收集網絡(luò )信息并按結果做出相應改善、簡單地進行無線網絡(luò )的認證和故障排查。AirCheck G2提供完整和準確的網絡(luò )信息,讓不同水平的網絡(luò )技術人員都可以快速地修復網絡(luò )連通及性能等問題,這樣可以快速完成故障工單并確保Wi-Fi網絡(luò )可以滿足最終用戶的需求。
提供“一鍵自動測試”,能快速測試Wi-Fi環境并識別常見問題,測試結果以“合格/不合格”方式顯示
測試最普遍通用的Wi-Fi標準(包括802.11ax);本設備是一臺堅固的手持無線網絡(luò )專業測試工具
所在地點的網絡(luò )和設備開啟后馬上被偵測到
查看測試結果,其中包括可用的網絡(luò )、連通性、利用率、吞吐量、安全設定、非法終端的搜捕以及干擾源偵測
自動生成測試報告并通過Link-Live云端服務平臺實現上傳、共享協作和管理
自動測試
NetAlly AirCheck G2可針對無線網絡(luò )環境進行如下6項主要的Wi-Fi測試并識別常見故障,測試結果以“合格/不合格”方式顯示 — 適合不同水平的網絡(luò )技術人員使用:
802.11利用率 — 列出各波段(2.4 GHz和5 GHz)不同信道的最高空口時間利用率
非-802.11利用率 — 列出最高的非-802.11空口時間利用率,反映干擾源和高噪音水平
同頻干擾 — 列出在單一信道中有最多AP而其信號強度超過了最低界限的信道
鄰頻干擾 — 列出來自鄰近頻段重疊信道的AP干擾
網絡(luò )質量 — 認證網絡(luò )覆蓋、干擾、安全和能否連上特定的網絡(luò ),此外也認證各關鍵服務如DHCP的可用性以及確認是否能連上網絡(luò )上某些特定的目標設備
非法AP — 列出其他未經授權的AP。這些設備有可能對網絡(luò )安全構成威脅
無線接入點發現
快速查找所有在現場環境能接收到的AP并逐一查看其關鍵參數,例如信號強度、信噪比、安全類型及使用的信道。發現最常見的問題例如不正確的安全類型、信號覆蓋差或不正確的信道。

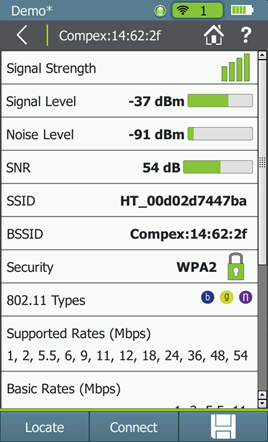

列表可按不同的參數排序或過濾。用戶可進一步挖掘查看任何AP并設置權限等級以及查看詳細資料,其中包括該AP的終端連接數目、支持的傳輸速率802.11n/ac/ax的支持和其他更多信息。在A(yíng)P詳細信息頁面,用戶可以查看連接終端的清單、AP的工作信道以確認有關信道利用率和共頻干擾所引起的問題。
用戶更可以使用定位工具來為某一AP定位、設置訪問控制水平(ACL), 用戶也可以進行數據包捕獲。
網絡(luò )發現
快速查看在現場環境中所有的網絡(luò )并查看每一網絡(luò )的關鍵參數,其中包括信號強度、信噪比、安全類型以及接入點的數目。發現常見的問題例如混合的安全種類、信號覆蓋差或沒有輔助AP覆蓋等等。
列表可按不同的參數排序或過濾。用戶可進一步挖掘查看任何網絡(luò ),其中包括所支持的802.11種類、連接終端的數目、使用的信道以及其他更多的資料。在網絡(luò )詳細信息頁面,用戶可以查看該網絡(luò )上所連接終端的清單。

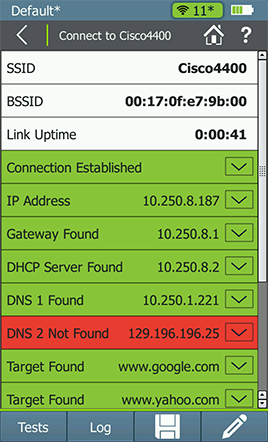

網絡(luò )連通測試
按一下“連接鍵“ 連接網絡(luò ) (SSID)或AP,確保網絡(luò )和其關鍵服務的可用性。
主要測試步驟包括:
與AP關聯
向DHCP服務器請求并獲得 IP 地址
“ping” 缺省網關和DNS服務器以確保服務可用性
對高達10個的網絡(luò )目標進行 “ping”或TCP端口測試
持續測量信號強度、信噪比和連接重試率

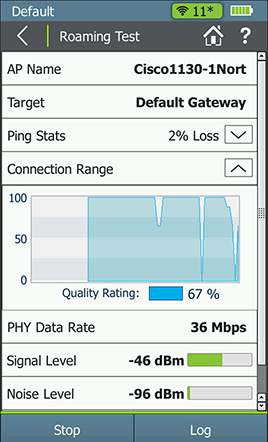

一旦連接上網絡(luò )后,可進行漫游測試以確保網絡(luò )漫游功能,用戶也可以進行iPerf性能測試以認證網絡(luò )的吞吐量。

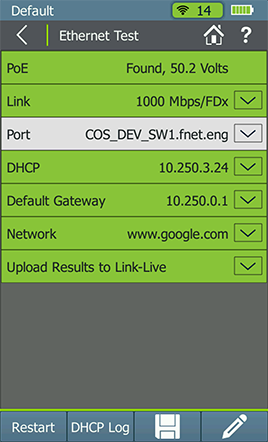

有線以太網測試
AirCheck G2內置的以太網測試可認證AP的上行以太網連接是正常的。
診斷并測試以太網供電(PoE)、交換機連接、DHCP、網關以及因特網的連通。

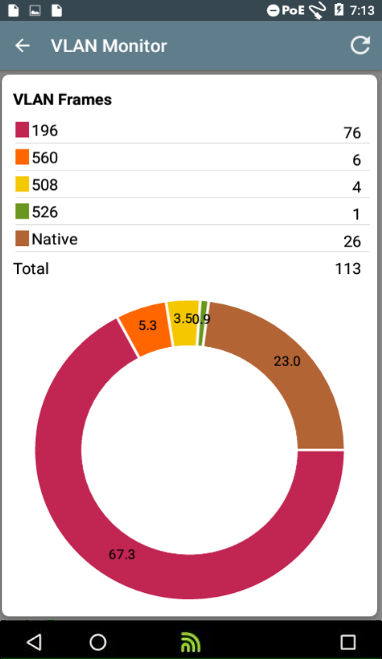

通過CDP/LLDP/EDP獲取VLAN、交換機名及端口等信息。
信道利用率及干擾
快速鑒定 Wi-Fi 和 非 Wi-Fi (干擾和噪音)流量是否讓信道利用率過高。用戶可以查看任何信道在過去 60 秒內的 Wi-Fi 流量及干擾的水平,此外還可以查看使用此信道的 AP、用戶端及干擾源。進一步挖掘及偵測干擾源如 微波爐、無線游戲控制器、藍牙裝置、Zigbee 設備 以及無線攝像機。
非法設備的偵測/定位,終端的詳細信息
AirCheck G2 提供終端的詳細信息包括個別終端的詳情及配置。用戶可通過跟蹤實時的信號強度儀表及其時間軸圖表追蹤非法 AP 和沒授權的終端。設備更提供音頻顯示器及支持 USB 耳機。AirCheck G2 支持外置定向天線以縮短定位非法設備所需的時間。
自動測試結果管理
Link-Live 云端服務是一個免費中央的測試結果及設備管理系統平臺,它可以快速和簡單地把 LinkSprinter、LinkRunner AT、LinkRunner G2、AirCheck G2 及 OneTouch AT 等各種手持測試工具的文檔及報告進行記錄,這樣會(huì )大大改善團隊的工作流程。當設備連接上 Link-Live 云端服務,所有測試結果將被自動上傳到云平臺上的項目管理及報告的儀表板。用戶更可以隨時上傳補充的文檔、截圖、照片、簡介,捕獲數據包的內容、地點信息以及添加任何的注釋。此外,某些購買了 AllyCare 支持服務的 NetAlly 設備更可以通過 Link-Live 在線更新系統固件。
客戶也可以通過 API 在 Link-Live 提取并整合數據到其他的管理系統,例如工單申請或網絡(luò )管理系統等等。這樣一來,用戶便可以輕松地提交性能的證明以及能更好地管理任務和提升員工效率。
這項統一的有線及無線網絡(luò )連通測試結果管理儀表板可以讓你:
節省管理多臺測試儀及眾多用戶的成本
促進前線人員與遠程支援專家的無縫協作
簡化網絡(luò )部署文檔的報告生成工作
在每個測試結果添加照片、用戶評論作為日后配置變更或故障排查的參考
在資產管理方面,用戶可以把設備的序列號 和 / 或 線纜 / 墻壁網絡(luò )插口的標簽關聯到相關的測試結果

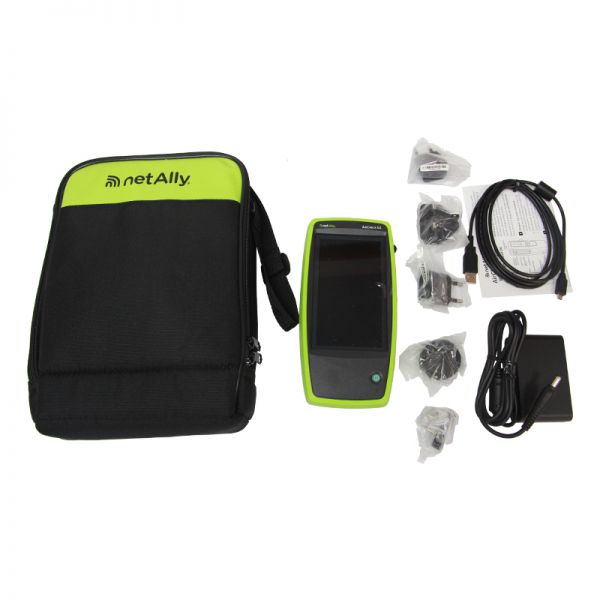

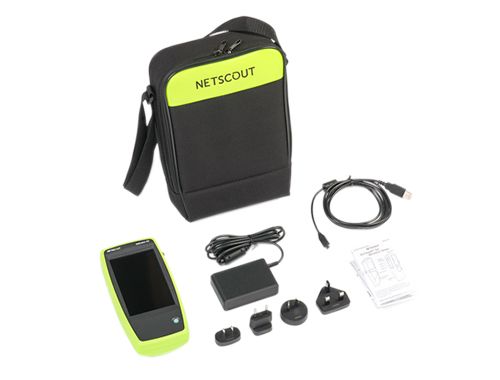

AIRCHECK-G2
包括: (1) AirCheck G2、小型軟質便攜包、交流充電器、USB 數據線和快速入門指南。

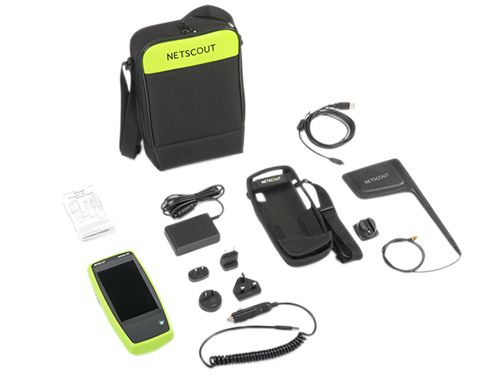

AIRCHECK-G2-KIT
包括: (1) AirCheck G2、小型軟包、交流充電器、USB 數據線、快速入門指南、外置定向天線、皮套和汽車電源充電器。

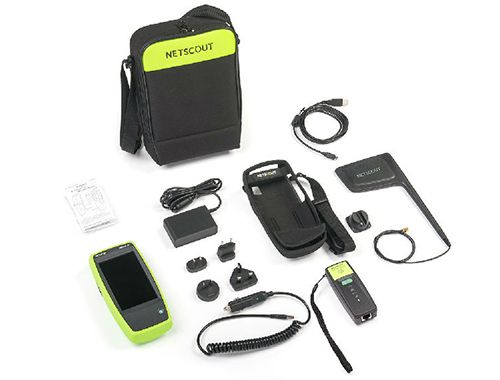

AIRCHECKG2-TA-KT
包括:(1) AirCheck G2、小型軟質便攜包、交流充電器、USB 數據線、快速入門指南、外置定向天線、皮套、汽車電源充電器和 (1) 測試配件。
LR-G2-ACKG2-CBO
包括:(1) AirCheck G2、(1) LinkRunner G2、軟包(小、中、大)、(2) 交流充電器、(2) USB 數據線、快速入門指南、外部定向天線、(2) 皮套、汽車電源充電器、(1) 測試附件、WireView 線映射器 #1-6、內聯 RJ-45 耦合器、8GB Micro SD 卡、附件袋和 (1) IntelliTone? PRO 200 LAN 探針。

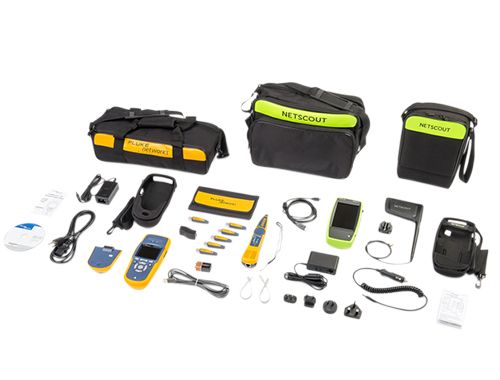

ACKG2-LRAT2000
包括:(1) Aircheck G2、(1) LinkRunner AT 2000、(2) 小型軟手提箱、(2) 交流充電器、(2) USB 電纜、快速入門指南、外部定向天線、(2) 皮套、汽車電源充電器、WireView 線映射器 #1-6、內聯 RJ-45 耦合器、附件袋和 (1) IntelliTone? PRO 200 LAN 探針。

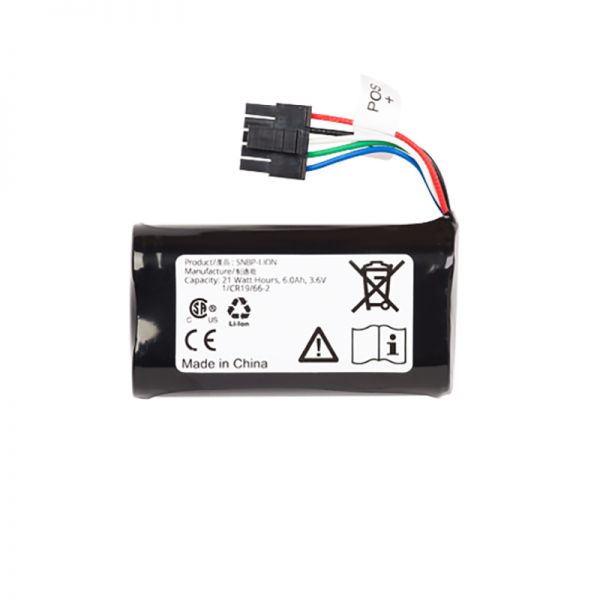

LION-REPL-BA
ACKG2 的備用電池

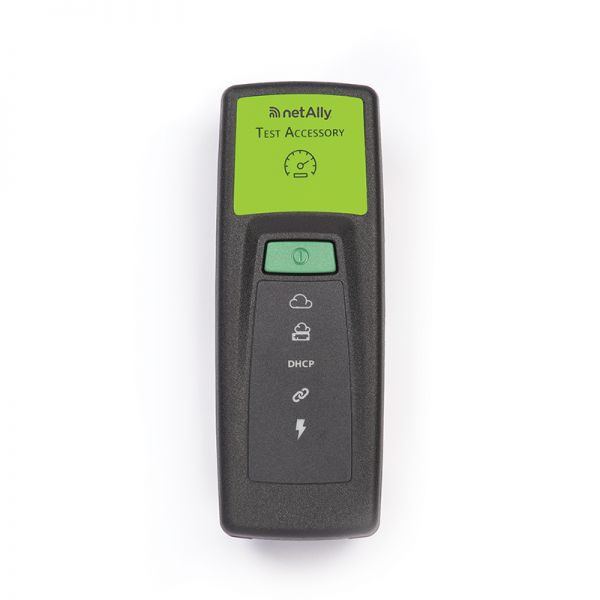

TEST-ACC
(1) 用于 AirCheck G2 或 LinkRunner G2 的測試附件。它可以充當獨立的 iPerf 服務器。

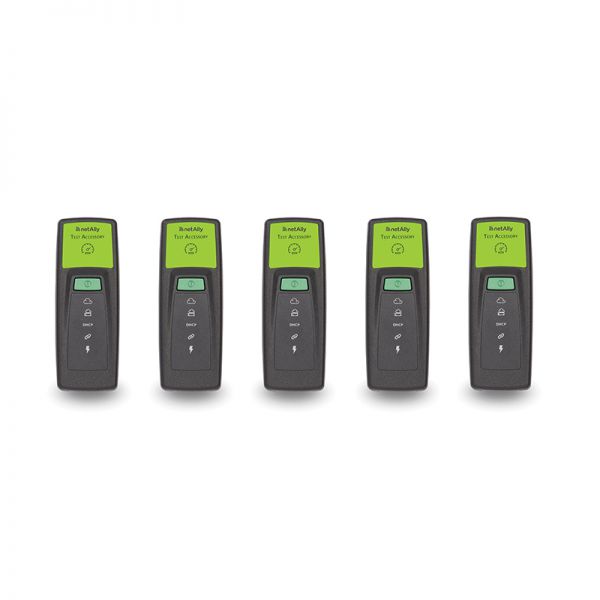

TEST-ACC-5PK
(5) 用于 AirCheck G2 或 LinkRunner G2 的測試附件。它們可以充當獨立的 iPerf 服務器。

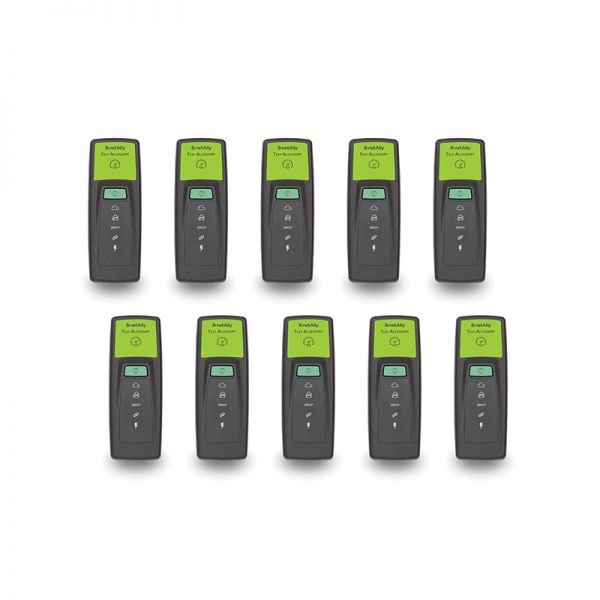

TEST-ACC-10PK
(10) 用于 AirCheck G2 或 LinkRunner G2 的測試附件。它們可以充當獨立的 iPerf 服務器。
G2-皮套
用于 Aircheck G2 或 LinkRunner G2 的帶肩帶的保護攜帶皮套
SM 軟包
小軟包
天線
外置定向天線

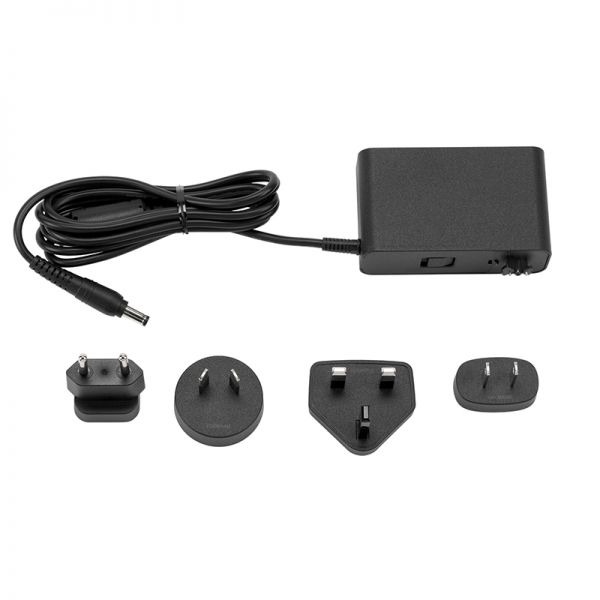

電源充電器
交流充電器更換
MS-AUTO-CHG
汽車打火機充電器適配器
體積
3.8 英寸 x 7.7 英寸 x 1.6 英寸(9.7 厘米 x 19.6 厘米 x 4.1 厘米)
重量
18 盎司(0.51 公斤)
電池
可充電鋰離子電池組(3.6 V、6 Ah、21 Wh)
電池壽命
典型的工作壽命為 4.5 小時。典型的充電時間為 7 小時。
外部交流適配器/充電器
AC 輸入 85-264V AC 47-63 Hz 輸入功率 DC 輸出 15 V DC at 2 Amps
展示
帶電容式觸摸屏的 5.0 英寸彩色 LCD(480 x 800 像素)
鍵盤
1 鍵彈性(僅限電源)

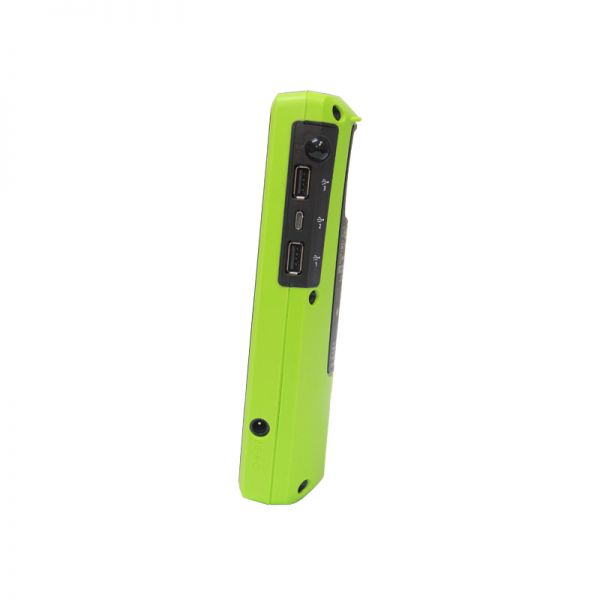

主機接口
1 個微型 USB B 型端口
附屬接口
2 個 USB 2.0 A 型端口
無線天線
3x 內部
外置天線端口
只接收(不發送)。反極性 SMA 連接器。
工作溫度
32°F 至 113°F(0°C 至 +45°C)
注意:如果測試儀的內部溫度高于 122°F (50°C),電池將不會(huì )充電。
工作相對濕度(% RH 無冷凝)
90%(50°F 至 95°F;10°C 至 35°C)
75%(95°F 至 113°F;35°C 至 45°C)
儲存溫度
4°F 至 140°F(-20°C 至 +60°C)
沖擊和振動
1 m 跌落測試,隨機,3.8 grms,5 Hz-500 Hz(2 級)
安全
IEC 61010-1:污染等級 2
高度
4,000 米;存儲空間:12,000 m
電磁兼容
IEC 61326-1:基本電磁環境;CISPR 11:第 1 組,A 類
規范合規
IEEE 802.11a、802.11b、802.11g、802.11n、802.11ac、802.11ax
注意:測試儀使用 802.11ac 無線電提供 802.11ax 可見性
無線網絡(luò )連接
接收的頻道頻率:
注意:測試儀在每個國家/地區的所有頻率上接收信號。
2.4 GHz 頻段:2.412 – 2.484 GHz(頻道 1 至頻道 14)
5 GHz 頻段:5.170 – 5.320 GHz、5.500 – 5.700 GHz、5.745 5.825 GHz(信道 34, 36, 38, 40, 42, 44, 46, 48, 52, 56, 60, 100, 104, 108, 112, 116, 120, 124, 128, 14,1331 153, 157, 161, 165)
工作頻率
傳輸通道頻率:
注意:測試儀僅在其所在國家/地區允許的頻率上進行傳輸。
注意:這些是 AirCheck G2 測試儀支持的頻道的中心頻率。
2.4 GHz 頻段:
802.11b:2.412 – 2.484 GHz(頻道 1 至通道 14)
802.11g/n 20 MHz 帶寬 (HT20):2.412 – 2.472 GHz(通道 1 到通道 13)
802.11n 40 MHz 帶寬 (HT40):2.422 – 2.462 GHz(包括所有合法、綁定通道組合)
5 GHz 頻帶
802.11a/n 20 MHz 帶寬 (HT20):5.180 – 5.320 GHz、5.500 – 5.700 GHz、5.745 – 5.825 GHz(信道 36、40、44、48、6、56、04、05 108, 112, 116, 120, 124, 128, 132, 136, 140, 144, 149, 153, 157, 161, 165)
802.11n 40 MHz 帶寬 (HT40/VHT40.50.5 GHz). 50.7 GHz .50.5GHz , 5.755 – 5.795 GHz(包括合法綁定信道對的所有組合)
802.11ac 80 MHz BW (VHT80):5.210 – 5.290 GHz,5.530 – 5。690 GHz、5.775 GHz(包括合法綁定通道對的所有組合)
內置 Wi-Fi 天線
三個內部 2.4 GHz、1.1 dBi 峰值、5 GHz、3.2 dBi 峰值天線。
外置定向天線
天線,頻率范圍 2.4 – 2.5 和 4.9 – 5.9 GHz。
2.4 GHz 頻段中的最小增益為 5.0 dBi 峰值,5 GHz 頻段中為 7.0 dBi 峰值。
AirCheck G2 管理器軟件
支持的操作系統 – Windows 8.1、Windows 10
處理器
400 MHz Pentium 處理器或同等處理器(最低);1 GHz Pentium 處理器或同等處理器(推薦) RAM 96 MB(最低)
內存
256 MB(最低);512 MB(推薦)
硬盤
可能需要多達 500 MB 的可用空間
展示
1280 x 1024 高色,32 位(推薦)
硬件
USB端口
