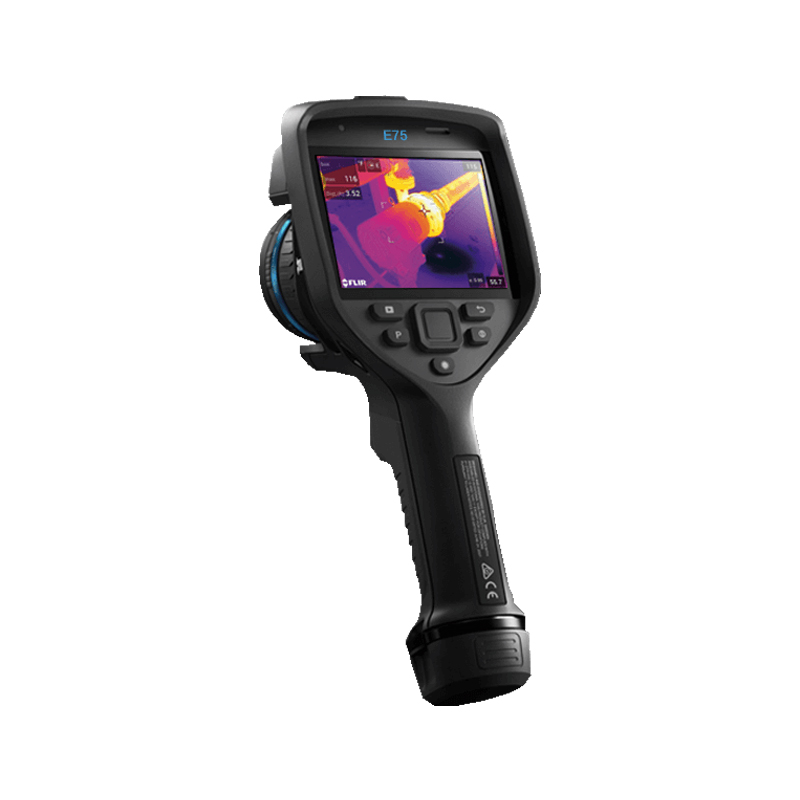

菲力爾FLIR E75紅外熱像儀擁有診斷問題和發現隱藏缺陷所需的靈敏度與分辨率——即便遠距離亦如此。它擁有320×240的分辨率,提供超過76,000個溫度測量點,能生成清晰生動的圖像;而且采用可更換鏡頭,能完全覆蓋近距離與遠距離目標。內置激光測距儀,有助于快速精確地進行自動對焦,因此您能確保每次測量都可獲得精確的溫度測量值。
紅外分辨率: 320 x 240 (76,800像素)
對象溫度范圍: -20°C至120°C
0°C至650°C
可選校準: 300°C 至 1000°C
延時(紅外): 不支持
點測溫: 1個實時模式
探測器類型與像元間距:非制冷型微測輻射熱計,17 μm
熱靈敏度/NETD: 30°C時<0.03°C
波長范圍: 7.5 - 14.0μm
圖像頻率: 30 Hz
視場角(FOV): 42° x 32°(10 mm鏡頭),24°x 18°(18mm鏡頭) ,14°x 10°(29 mm鏡頭)
熱圖像zui小焦距: 0.5 m (18 mm鏡頭)
光圈數: f/1.3
鏡頭識別: 自動
調焦: 連續,單次激光測距儀(LDM),單次對比,手動
數字變焦: 1-4倍連續變焦
激光距離測量
內置激光測距儀,有助于快速精確地進行自動對焦,因此您能確保每次測量都可獲得精確的溫度測量值。
流暢的報告功能
FLIR E75具有可自定義的工作文件夾、可用于添加語音注釋的麥克風和報告生成特性,有助于簡化您的日常工作。
造型優美且堅固耐用
FLIR E75設計出眾,采用防劃傷玻璃和抗跌落外殼,不僅造型優美而且堅固耐用。
FLIR E75特點:
FLIR E75擁有優異的MSX場景增強、快速、精確、連續調焦、在任何角度均能獲得清晰的視圖、較高的溫度校準、直觀的界面與導航、行業ling先的2-5-10年保修服務等高級功能,主要應用于電氣與機械、建筑行業。
在電氣或制造環境中,有許多部件無法觸及的情況,FLIR E75能夠快速識別潛在故障點。FLIR E75紅外熱像儀具備出色的分辨率、精確的激光輔助自動調焦、高精度溫度測量功能和可更換式鏡頭,幫助用戶瞄準任何部件,從頂部到底部進行調查,精確識別熱點,避免代價高昂的停機事故。
在建筑應用上,FLIR E75紅外熱像儀擁有出色的靈敏度和42°視場角,探測低達30 mK的溫差,能夠檢測出建筑隱藏缺陷和滲水的zui初跡象,能夠直接在屏幕上測量受損面積。采用符合人體工學的設計,堅固耐用,安全可靠,便于單手操作、發揮出色的性能,是一款易于使用的手持式設備。
FLIR?E75
帶有鏡頭的紅外熱像儀、電池(2塊)、帶有電源的充電器、前透鏡與光保護、帶子(手與腕)、系帶、鏡頭蓋(前部與后部)、鏡頭清潔布、15?W3?A電源、打印文檔、8GB?SD卡、梅花扳手、電纜(USB?2.0A至USB-C型,USB-C型至?HDMI,USB-C型至USB-C型)
報警
濕度報警、隔熱報警、測量報警
顏色報警(等溫線)
以上/以下/區間/冷凝/隔熱
保護玻璃材質
Dragontrail?
溫差計算
支持
顯示技術
IPS
焦距
10?mm,42°
外殼材料
TPE包膠PCABS,鎂合金
紅外分辨率
320×240
語言
21
激光
2級,0.05–40?m?測量距離的±1%
包裝尺寸
500×190×370?mm
可編程按鈕
1
甄別
37°C時精度為0.5°C,帶參考
波長范圍
7.5?-?14.0μm
三腳架安裝
UNC?1/4"-20
保修
http://www.flir.com/warranty/
指南針、GPS
支持;自動GPS圖像標記
文本
從預訂列表中選擇文字,或者通過觸摸屏軟鍵盤輸入文字
延時拍攝[紅外]
不支持
聲音
支持通過內置麥克風和揚聲器(借助藍牙)對靜止圖像和視頻添加60s語音注釋
重量和尺寸(不帶鏡頭)
1?kg,27.8×11.6×11.3???cm
精度
環境溫度為15°C至35°C以及目標溫度高于0°C的情況下,±2°C或讀數的±2%。
區域測溫
1個實時模式
區域測量信息
不支持
測量校正
支持
測量預設
無測量,中心點,熱點,冷點,用戶預設值1,用戶預設值2
對象溫度范圍
?–20至+120°C??0至650°C??可選?300–1000°C
參考溫度
支持
點溫儀
1個實時模式
熱靈敏度/NETD
+30°C時<30?mK
激光距離測量
支持,屏幕上顯示
自動熱點與冷點檢測
在區域內自動標記最大值/最小值
其它鏡頭
?24°??14°
高寬比
0.16875
自動旋轉
支持
熱像儀軟件升級
使用PC軟件FLIR?Tools
顏色
黑色
色深(位數)
24
調色板
鐵紅色、灰色、彩虹色、極光色,熔巖色,高對比彩虹色
探測器類型與像素間距
非制冷型微測輻射熱計,17?μm
數碼相機
5?MP,53°×41°視場角
數字變焦
1-4?倍連續變焦
顯示屏
4英寸、640×480光學結合PCAP觸摸屏,采用400?cd/m2表面亮度
光圈數
1.1,42°
視場角(FOV)
42°×32°(10?mm鏡頭)
視場角匹配
支持
調焦
連續,單次激光測距儀(LDM),單次對比,手動
圖庫
支持
圖像調節
?自動??自動選最大值??自動選最小值??手動
圖像頻率
30?Hz
圖像模式
紅外圖像、可見光圖像、MSX?、畫中畫
草圖注釋
支持:僅在紅外圖像上
紅外圖像
支持
鏡頭識別
自動
最小焦距
0.15?m,42°
最小焦距(帶MSX)
0.65?m,42°
非輻射紅外或可見光視頻
以H.264格式存儲至記憶卡
非輻射紅外視頻流
H.264或MPEG-4通過WiFi傳輸?MJPEG通過UVC或WiFi傳輸
畫中畫
尺寸可調,可移動
輻射紅外視頻錄制
實時輻射視頻錄制(.csq)
輻射紅外視頻流
支持,通過UVC或WiFi
分辨率
640×480像素(VGA)
空間分辨率(IFOV)
2.41?mrad/像素,42°
取景器
不支持
MSX
將可見光圖像細節疊加在全分辨率的紅外圖像上
草圖
從觸摸屏
UltraMax(超級放大)功能
超級放大功能將像素提高至原來的4倍,在FLIR?Tools+中激活
視角
80°
可見光視頻流
支持
圖像格式
標準輻射JPEG,包含測量數據
電池壽命(工作)
25°C以及一般用途時>2.5小時
電池工作時間
25°C環境溫度以及一般用途時約2.5小時
電池尺寸(長×寬×高)
150×46×55?mm
電池類型
鋰離子電池,直充或座充
電池電壓
3.6?V
電池重量
140?g
充電溫度
0°C至+45°C
充電時間(使用雙座充電器)
2.5小時充滿電量的90%,由LED燈指示充電狀態
外接電源管理
90-260V交流適配器,50/60Hz或12V車載供電(帶有標準插頭的電纜,可選配)
電源管理
自動關機與睡眠模式
抗跌落
設計耐受2m抗墜落測試
電磁兼容性(EMC)
?ETSI?EN?301?489-1(無線電)??ETSI?EN?301?489-17??EN?61000-6-2(抗干擾)????EN?61000-6-3(抗輻射)??FCC?47?CFR第15部分B類(抗輻射)
發射率校正
支持:0.01至1.0,或從輻射率表的材料清單中選擇
濕度(工作及存放)
IEC?60068-2-30/24小時/95%相對濕度,25–40°C/2次循環
工作溫度范圍
-15°C至50°C
無線電頻譜
?ETSI?EN?300?328??FCC?Part?15.249??RSS-247?Issue?2
安全性
EN/UL/CSA/PSE?60950-1
存儲溫度范圍
-40°C至70°C
抗撞擊、抗振動和封裝
25?g?/?IEC?60068-2-27,2?g?/?IEC?60068-2-6,IP?54?/IEC?60529;EN/UL/CSA/PSE?60950-1
音頻
使用麥克風和揚聲器對圖像進行語音注釋
充電
直充(交流適配器或12V車載充電器)或雙座充電器
通信接口
USB?2.0,藍牙,WiFi
遠程控制
??使用FLIR???Tools(使用USB線纜)???FLIR?Tools???Mobile(通過Wi-Fi)
存儲介質
可拆卸SD卡(8GB)
USB
USB-C型:數據傳輸/視頻/電源
USB-標準
USB?2.0高速接口
視頻輸出
由USB-C型連接顯示器端口
METERLiNK
無線連接(藍牙功能)至:帶有METERLiNK功能的FLIR儀表
WiFi
端對端(ad?hoc)或基礎設施(網絡(luò ))
包裝
帶鏡頭紅外熱像儀、電池(2塊)、充電器(含電源)、前置鏡頭與光保護裝置、帶子(手和腕)、系索、鏡頭蓋(前部與后部)、鏡頭清潔布、15?W3?A電源、打印文檔、8?GB?SD卡、扭矩扳手、電纜(USB?2.0?A至USB-C型、USB-C型至HDMI、USB-C型至USB-C型)
