福祿克Fluke FI-7000 FiberInspector? Pro光纖顯微攝像機1 秒自動通過/未通過光纖連接器端面認證
自動的通過/失敗光纖連接器端面認證
由于污染、糙面、裂紋和劃痕造成的問題區域的圖形指示
符合工業標準 - IEC 61300-3-35
消除光纖連接器端面測量的人為主觀因素
認證流程中保存光纖連接器端面視圖
Versiv? 的模塊化設計支持銅纜認證、光纖損耗認證、OTDR 測試以及光纖端面檢查
光纖連接器端面污染是光纖故障的主要原因?;覊m和污染物可以引起插入損耗和反射,抑制光傳輸并引起收發器損壞。光纖損耗和 OTDR 測試能夠發現此問題,但是在許多情況下,連接部分的灰塵會(huì )導致光纖測試既耗費時間又不準確。
在光纖認證測試的前期、中期和后期,灰塵會(huì )由一個光纖連接器端面轉移至另一個端面,這會(huì )造成問題,所以任何連接部分的兩個端面都必須保持干凈并時刻對其進行檢查。此外,由于在實際接觸的端接面之間會(huì )產生微小碎片,因此連接臟污的光纖連接器可能引起端面永久性損壞。對于出廠時端接的跳接線或尾纖,也必須進行檢查,因為保護性端蓋并不能保證光纖接頭端面清潔。 要避免這類常見故障,在插入悶頭或設備之前應首先檢查端面并去除任何污染物。
FI-7000 FiberInspector Pro 是一款光纖檢查范圍工具,通過此工具您可在 1 秒內對光纖連接器端面進行檢查和確認,使您首次即可完成工作。光纖檢查范圍工具能夠自動進行通過/失敗認證,排除了光纖檢測中的人為猜測,任何人都可以成為光纖檢測專家。
光纖檢測認證
按照工業標準 - IEC 61300-3-35 對您的光纖端面進行認證?;蛘呷绻敢獾脑?huà),您可以手動將您的端面進行分級。

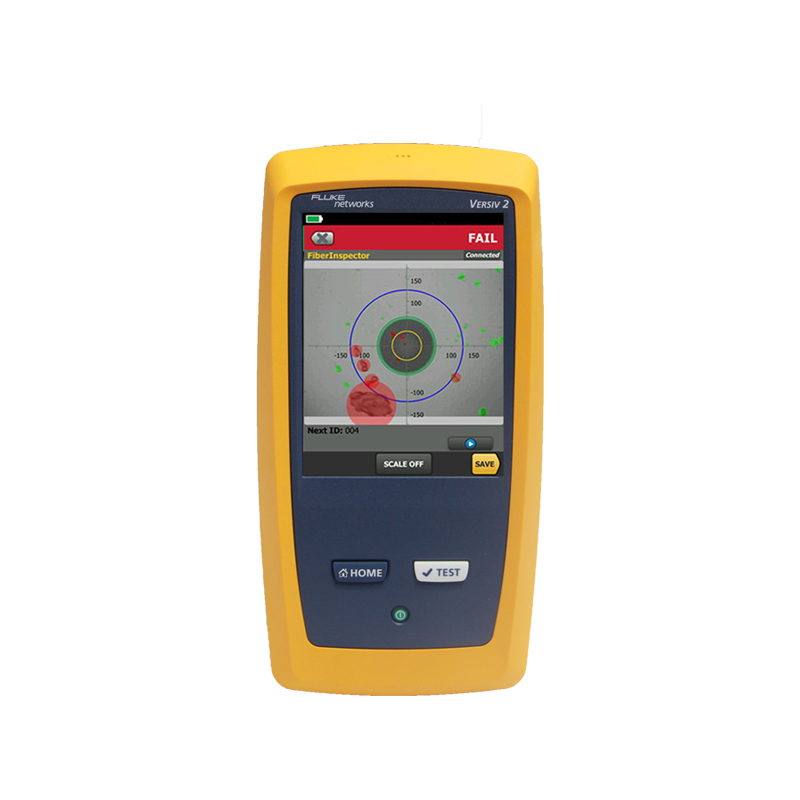

問題區域圖形指示
FiberInspector Pro 會(huì )將光纖端面上的瑕疵加亮。FI-7000 將瑕疵涂色并將瑕疵的背景加亮而非只是將瑕疵區域涂色,藉此可使瑕疵清晰可見。未通過標準要求的瑕疵會(huì )被涂成紅色,而通過的則會(huì )被涂成綠色。
保存端面圖像
將光纖端面圖像直接存儲至您的 Versiv 測試結果中。將端面圖像與 CertiFiber Pro OLTS 和/或 OptiFiber Pro OTDR 測試結果相結合以完善光纖布線健康度歷史數據。
基于 Versiv 平臺
FI-7000 基于 Versiv 線纜認證平臺,通過此平臺您可方便地將光損耗 (OLTS) 和光時域反射 (OTDR) 或甚至雙絞線銅或網絡(luò )分析等功能添加至 FI-7000。產品擴展工具包可用于 DTX CableAnalyzer、CertiFiber Pro OLTS、OptiFiber Pro OTDR。

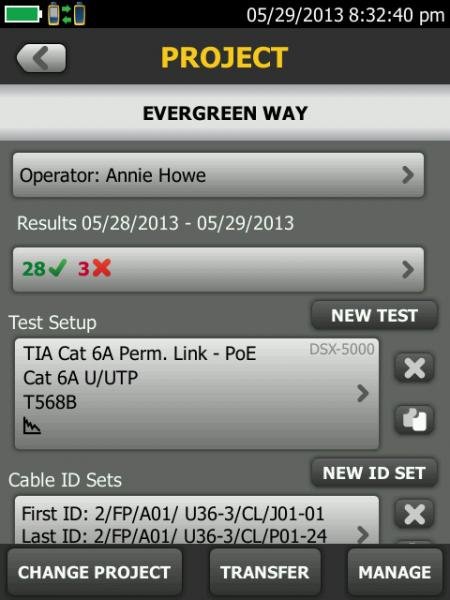

Versiv 的 ProjX?項目管理系統
Versiv 的 ProjX? 系統可管理從設置到系統驗收過程的全部項目,確保正確完成所有的測試。輸入項目作業的測試詳情后,ProjX 會(huì )將其儲存在一個用整個團隊容易理解的名稱命名的項目文件中。更改模塊或作業時,無需重新輸入詳情。通過利用 U 盤或電子郵件分享項目文件,以支持執行相同作業的多個測試儀。易用且高效。

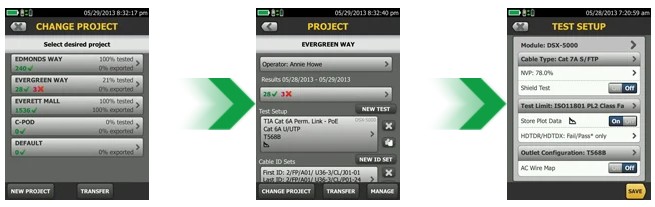

Taptive? 用戶界面
現在,您可以像使用智能手機那樣輕松地測試多種類型的介質。只需選擇您正在進行的作業,大顯示屏就會(huì )確認需要執行的測試。Taptive 有助于您更快速、方便地進入整個布線基礎設施。
Taptive 用戶界面簡化了設置步驟,消除錯誤并加速故障排除過程。

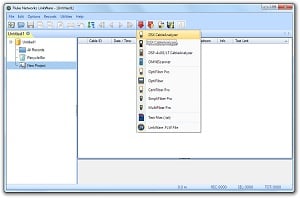

LinkWare? 管理軟件
項目經理有全面的工作流程監控和測試結果整合功能。
LinkWare 將數據收集到便于客戶理解的單一報告中,突出展現鏈路質量和安裝工藝水平。LinkWare Stats 提供將測試結果轉化為圖形的自動統計報告,直觀展示性能。該報告能以一種緊湊的、圖形化的格式匯總完整的布線和光纖基礎設施測試數據,以便能輕松地查看余量和定位異常點。
將不同測試儀的測試結果集中到一個統一報告中。
LinkWare Stats 可匯總所有項目數據
通過/失敗光纖端面分級
全部的 Versiv 產品所有者可對 FI-7000 的通過/失敗光纖端面進行分級。包含于 Versiv 固件 v3.0 和更高版本之中。只需下載最新的 Versiv 固件并以 FiberInspector 作為測試內容創(chuàng )建一個新項目就可享受對此光纖端面檢測功能的免費分級。
LinkWare? Live 測試結果管理服務
LinkWare Live 是云式服務,任何人均可在任何設備上隨時隨地管理認證工作。 通過 LinkWare Live,您可以
了解每項任務的每次測試。 使用任意智能設備即可查看任意項目的情況,分析每一次測試,即時獲得錯誤設置或線纜 ID 的通知。
良好的開始是成功的一半。使用計算機或平板定義線纜 ID 和測試設置。然后將其發送到測試現場的測試儀或 Brother 打印機,實現無錯誤測試以及粘貼標簽。
確保您的測試儀處于更新的狀態。標準隨時可能在沒有通知的情況下發生變化,而過時的測試報告可能意味著數小時的重新測試。LinkWare Live 能夠自動保證測試儀保持更新。
不要再把時間和汽油浪費在送測試儀回辦公室上。集成 Wi-Fi 可以直接將測試結果從工作場所上傳到 LinkWare Live。然后自動下載到正確的任務中,以使用 LinkWare PC 快速生成報告。
避免項目拖延。跟蹤所有測試儀的最后使用位置并監控其狀態,確保它們始終處于校準狀態并運行最新固件。
支持所有 Versiv 型號:DSX CableAnalyzer 系列、CertiFiber Pro、OptiFiber Pro 和 FI-7000。
FI2-7000-NW
配置與 FI2-7000 相同,禁用集成 Wi-Fi。
FI2-7000-MPO-NW
配置與 FI2-7000-MPO 相同,禁用集成 Wi-Fi。
FI-1000
USB 光纖檢測視頻探頭適用于 Versiv 產品(CertiFiber Pro、OptiFiber Pro、DSX CableAnalyzer)。
FI-1000-工具包
用于 Versiv 產品的 USB 光纖檢測視頻探頭附加端套盒(盒內裝有LC、FC/SC 悶頭1.25 和 2.5mm 通用探尖)。
FI-7000 型號
FI-7000 型號有 2 種版本:無線和非無線。無線版本集成 Wi-Fi,可上傳結果到 LinkWare Live。不想使用 Wi-FI 的客戶可以使用禁用了集成 Wi-Fi 的非無線版本。

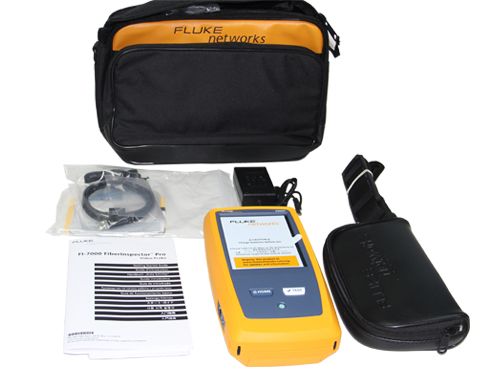

FI2-7000
FI2-7000 FiberInspector Pro 包含:Versiv 主機、USB Fiber Inspection 視頻探頭及盒內配有 4 端頭(LC、FC/SC 悶頭1.25 和 2.5 mm 通用端頭)、空模塊(用于保護主機的后置連接器)、交流電充電器、交流電充電器、肩帶、USB 接口電纜、集成 Wi-Fi、入門指南、軟攜包。
FI2-7000-MPO
配備 MPO 端頭和清潔用具的 FI2-7000 FiberInspector Pro 包含:Versiv 主機、USB Fiber Inspection 視頻探頭及盒內配有 4 端頭(LC、FC/SC 悶頭1.25 和 2.5mm 通用端頭)、MPO Fiber Inspection 適配器端頭、用于 1.25 mm 和 2.5 mm 套管的一鍵式清潔器和 MPO 連接器、空模塊(用于保護主機的后置連接器)、交流電充電器、肩帶、USB 接口電纜、集成 Wi-Fi、入門指南、軟攜包。
FI1000-1.25APC-TIP
用于跳接線的 1.25 mm APC 通用視頻探頭探尖。
FI1000-MPOAPC-UTIP
用于跳接線和悶頭的 MPO/APC 探頭探尖和轉換旋鈕。
FI1000-2.5APC-UTIP
用于跳接線的 2.5 mm APC 通用視頻探頭探尖。
FI1000-1.25-UTIP
用于跳接線的 1.25 mm 通用視頻探頭端頭
FI1000-2.5-UTIP
用于跳接線的 2.5 mm 通用視頻探頭探尖。
FI1000-LCAPC-TIP
LC/APC 悶頭視頻探頭探尖。
FI1000-E2K-TIP
E2000 悶頭視頻探頭探尖。
FI1000-SCAPC-TIP
SC/APC 悶頭視頻探頭探尖。
FI1000-E2KAPC-TIP
E2000/APC 悶頭視頻探頭探尖。
FI1000-MU-TIP
MU 悶頭視頻探頭探尖。
FI1000-ST-TIP
ST 悶頭視頻探頭探尖。
FI1000-SCFC-TIP
SC 和 FC 悶頭視頻探頭探尖。
FI1000-MPOAPC-RT
不帶轉換旋鈕的 MPO/MTP APC 可替換探尖
FI1000-MPO-RT
不帶轉換旋鈕的 MPO/MTP 可替換探尖
QuickClean-1.25-5P
Quick Clean 清潔器 1.25 mm 光纖、LC 和 MU,5 套裝
NFC-Kit-Case-E
增強型光纖清潔工具包 - 包括一個 QuickClean 1.25mm 清潔器、一個 QuickClean 2.5 mm 清潔器、一個 QuickClean MPO 清潔器、一支溶劑筆、一個清潔塊和一個軟攜包。
QuickClean-2.5-5P
Quick Clean 清潔器 2.5 mm 光纖 - SC、ST、FC、E2000、5 套裝
VERSIV-SM-箱
Versiv 小便攜箱。
VERSIV-BACKPK-STRP
Versiv 大便攜箱背帶
FI1000-MPO-UTIP
用于跳接線和悶頭的 MPO 探頭端頭和轉換旋鈕
FI1000-EXND-LC-TIP
擴展 LC 悶頭視頻探頭探尖。
FI1000-LC-PCTIP
LC 單工和雙工連接器的視頻探頭探尖。
FI1000-MPO-XY-UTIP
用于多行跳接線和隔板的 MPO 探頭探尖和轉換旋鈕
FI1000-MPOAPC-XY
用于多行跳接線和悶頭的 MPO/APC 探頭探尖和轉換旋鈕。
FI1000-TIP-KIT
4 盒裝 FI-1000 探尖(內有 LC、FC/SC 悶頭、1.25 和 2.5mm 通用探尖)
VERSIV-ADP-WIFI
Versiv 主機 Wi-Fi 適配器
QuickClean-1.25-1P
Quick Clean 清潔器 1.25 mm 光纖、LC 和 MU,單
QuickClean-2.5-1P
Quick Clean 清潔器 2.5 mm 光纖 - SC、ST、FC、E2000,單
PWR-SPLY-30W
30W 電源,15V,2A 帶 US 適配器。
PWR-SPLY-ADP
EU、AU、UK 適配器,30W 電源。
PWR-SPLY-30W INTL
30W 電源,15V,2A 帶 US、EU、AU 和 UK 適配器
PWR-SPLY-30W SA/IN
30W 電源,15V,2A 帶 US、南非和印度適配器
PWR-SPLY-ADP-SA
30W 電源,南非和印度適配器
QC-MPO-12/24-1P
MPO 12/24 光纖專用的 QuickClean Cleaner,一包一件
QC-MPO-12/24-5P
面向 MPO 12/24 光纖專用的 QuickClean Cleaner,一包 5 個清潔器
QC-MPO-16/32-1P
MPO 16/32 光纖專用的 QuickClean Cleaner,一包一件
QC-MPO-16/32-5P
面向 MPO 16/32 光纖專用的 QuickClean Cleaner,一包 5 個清潔器
VERSIV2-M-NW
Versiv 2 主單元備用部件
FI1000-LC-SQ-TIP
LC 方形悶頭視頻探頭探尖。
2M 像素
藍色 LED
光源
藍色 LED
電源
Versiv 主機
視野 (FOV)
水平:425 μm
縱向:320 μm
最小可檢測微粒大小
0.5 μm
體積
大約 6.75 英寸 x 1.5 英寸(1175 毫米 x 35 毫米),無適配器端頭
重量
200 g
溫度范圍
工作時:32°F 至 122°F(0 °C 至 +50 °C)
存儲:-4°F 至 +158°F(-20°C 至 +70°C)
合格證
CE
重量
帶模塊和電池的主機:3 磅,5 盎司(1.28 千克)
體積
帶模塊和電池的主機:2.625 英寸 x 5.25 英寸 x 11.0 英寸(6.67 厘米 x 13.33 厘米 x27.94 厘米)
電池
鋰離子電池組,7.2 V
電池壽命
隨附高效檢測探頭
集成 Wi-Fi
符合 IEEE 802.11 a/b/g/n 要求;雙頻(2.4 GHz 和 5 GHz)
測試儀關
電量從 10% 充到 90% 需四小時
測試儀開
測試儀開啟時電量從 10% 充到 90% 需要六小時
工作溫度*
-18oC 至 45oC
非操作溫度
-30oC 至 60oC
操作高度
4,000 m (13123 ft)
3200 m (10,500 ft) 帶交流適配器
存儲高度
12,000 米
EMC
EN 61326-1
