Fluke Networks 的 IntelliTone? Pro 200 LAN 音頻發生器和探頭系列是一款網絡(luò )線纜音頻發生器和探頭,是可同時提供數字信號和模擬信號的一體化發生器和探頭。這意味著它配備了功能強大且適合任何工作環境的電纜跟蹤和定位技術。通過數字模式,可在實時網絡(luò )中安全有效地跟蹤并定位數據電纜。通過模擬模式,可查明單獨的線對并跟蹤語音、音頻和視頻電纜。
IntelliTone 數字音頻技術:
結束網絡(luò )線纜位置混亂狀況,準確抑制噪音和錯誤信號
網絡(luò )線纜示蹤器在實時網絡(luò )中定位電纜,即使是在交換機處終止
將電纜隔離并連接到電纜束中,無論是否發生電纜泄漏
一步式確認線纜位置、檢驗線纜連通性并檢測線纜故障(開路、短路以及反接)
信號強度指示 LED,幫助您識別與其他線纜綁在一起的線纜。
探頭內置配對測試儀,可識別開路、短路和交叉線對
SmartTone? 模擬音頻技術:
在短路時,通過音頻節奏變化來實現精確的線對隔離
有效地跟蹤和定位語音、音頻和視頻線纜
獲得先進的可見性,更有效地定位配線板、交換機、終端塊或隱蔽線束中的網絡(luò )電纜。我們的新型 IntelliTone Pro 200 LAN 音頻發生器和探針工具能查明其它產品無法找到的電纜。
Fluke Networks 的 IntelliTone? Pro 200 LAN 音頻發生器和探頭系列是一款網絡(luò )線纜音頻發生器和探頭,是可同時提供數字信號和模擬信號的一體化發生器和探頭。這意味著它配備了功能強大且適合任何工作環境的電纜跟蹤和定位技術。通過數字模式,可在實時網絡(luò )中安全有效地跟蹤并定位數據電纜。通過模擬模式,可查明單獨的線對并跟蹤語音、音頻和視頻電纜。
來自 Fluke Networks 的 IntelliTone? Pro 200 LAN 音頻發生器和探頭系列可為您提供超強的可見性,幫助您跟蹤和定位隱蔽在地板、天花板、墻壁和線束中的電纜。此網絡(luò )電纜音頻發生器和探頭采用突破性的數字技術,使其成為一款能在實時網絡(luò )中安全有效地進行跟蹤定位的工具。
目前,只有 IntelliTone? Pro 音頻發生器和探頭可聯合使用數字技術和模擬技術的強大功能,用以解決在網絡(luò )安裝、維護和更改過程中常見的基礎設施問題。
數字和模擬音頻共同存在于一個工具中。
當今的媒體網絡(luò )比以往任何時候都更加多元化。 多數建筑物都同時擁有電話、雙絞線數據、同軸電纜和安全/警報線。 要檢驗這套多樣的布線類型組合的布線和端接類型是否正確,就需要針對不同頻率、連接器類型和工作環境優化的工具。 迄今為止,還沒有哪款工具能夠聯合適當的技術,跨越所有銅介質類型,適用于所有環境。 IntelliTone Pro 通過聯合先進的數字和模擬信號而改變了這種情況,它可以虛擬定位和檢驗各種銅電纜,無論應用或環境如何。
使用數字信號的時機
IntelliTone Pro 的數字編碼信號應主要用于高級數據線纜(Cat 5e/6/6a)和主動網絡(luò )環境。 該信號采用高頻率,匹配線纜設備按照設計傳送的較高頻率數據。這樣,該音頻就能夠抑制以太網交換機的干擾數據信號和侵入性的低頻端接。這樣,在安裝和故障處理過程中,局域網布線技術人員便可以快速找到正確的電纜。
數字音頻發生器也很有幫助,它可以在定位電纜后顯示電纜布線圖,以及檢查短路、開路和錯線。 IntelliTone Pro 200 探頭擁有 RJ45 輸入端口和線對表功能, 可以直接插入到接線板或墻壁端口中。 此布線圖測試的好處是雙倍的。 它可以消除音頻發生器和電纜檢測儀的需要,以及提供 100% 的確認找到正確的電纜。
何時使用模擬信號
IntelliTone Pro 的 SmartTone 模擬音頻可用于語音級電纜(Cat 3 及以下)以及同軸電纜、安全/警報和揚聲器接線。 這些電纜針對較低頻率傳輸進行了優化。因此,使用低頻音頻更容易將其定位。 它還應用于電子設備的干擾相對較小的情況下。 在干擾較大的環境下,使用數字音頻可能會(huì )更好。
在安裝期間,使用 SmartTone 模擬音頻無需費心猜測獨立線對的定位。 每次被測線對一起短路時,SmartTone 模擬信號都會(huì )改變“歌聲”。 這樣,電信技術人員就可以在將單個線對插入插座或接線盒前或在診斷音頻傳輸問題時對它們進行準確判別。
隔離終端電纜
IntelliTone? Pro 音頻發生器利用雙絞線電纜的獨有特性,生成可使信號流失影響最小的平衡信號。IntelliTone? Pro 探頭中的智能數字信號處理,可通過音頻和 LED 可視指示燈清楚地識別該信號,可幫助您從線束或接線板中快速隔離出正確的電纜。IntelliTone? 使電纜位置不再混淆,您可依靠一次性弄清電纜的正確位置。
隔離單獨的線對
由于線對之間的信號流失,使用傳統的模擬音頻發生器和探頭幾乎無法實現精確的線對隔離。 因此,線對通常一開始就會(huì )被錯誤地布線或端接。重新處理錯誤的端接或部署新線路往往會(huì )浪費大量的時間和金錢。 IntelliTone Pro 的 SmartTone 模擬技術通過在定位被測線對時提供最終確認,從而消除了盲目的猜想,提高了準確度。 一旦測試線對短路,音頻信號即會(huì )發生節奏變化。 而且差異非常明顯。
檢驗電纜連通性
IntelliTone 的強大診斷功能,消除了電纜移動、添加和變更過程中的回調。IntelliTone Pro 200 探頭具有線對表 (CABLEMAP) 功能,可識別雙絞線布線中常見的電纜錯接情況。IntelliTone 技術可自動測試每個導體的端對端連通性,LED 燈和音頻可清楚地指示出諸如開路、短路、反接線對等錯接情況。
在實時網絡(luò )上進行音頻檢測
現代網絡(luò )設備對于連接到其端口上的電纜均使用了積極的終止方案。這種終止在降低電纜噪音和串擾的同時,還吸收了模擬的音頻信號,使模擬音頻探頭無法檢測到所連接的電纜。因此,通過模擬技術定位未標識的網絡(luò )往往需要花費數小時的時間。與模擬信號不同,IntelliTone 數字信號即使在普通模式的終止中也會(huì )保持強勁。并且,IntelliTone Pro 音頻發生器可自動探測單獨的電纜導體,因而能快速、有效、安全地在活動網絡(luò )中定位電纜。
驗證以太網服務
使用 IntelliTone Pro 200 單調發生器和探頭的強大診斷功能,來執行移動、添加和變更。
音頻 - 執行移動、添加和變更時,IntelliTone 可輕松實現,對設備機柜中電纜的快速定位。在信號流失情況下,可快速隔離未連接的電纜。
線對表 - IntelliTone Pro 200 探頭具有線對表 (CABLEMAP) 功能,可識別雙絞線布線中常見的電纜錯接情況。TLA 568 接線擁有的完整按針檢驗功能可準確識別開路、短路或錯線線路。LED 指示燈及其獨特的音頻可清晰地指示錯線線路。通過內置的線對表功能,無需攜帶獨立工具或返回遠端,即可以使用電纜檢測儀來替換音頻發生器。IntelliTone Pro 200 工具包是一個一體化工具,可定位和映射 5 類電纜(即使電纜被插入交換機中),并且還可在移動、添加和變更之后檢驗鏈接服務。
驗證以太網服務 - 鏈路脈沖是否正確,或是否因上行鏈路端口電纜交換而反接,或是否支持 MDIX?識別辦公室壁板上的有源以太網服務。LED 指示燈可清晰指示以太網鏈路連通性是正常、反接還是 MDIX。

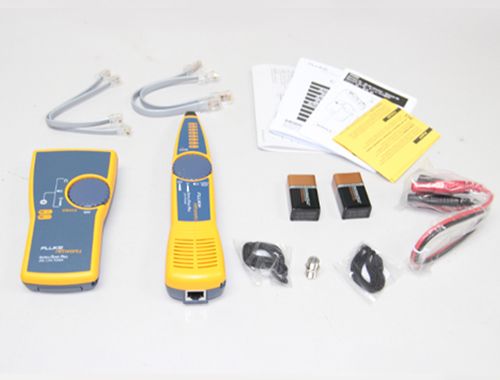

MT-8200-60-KIT
包含 IntelliTone Pro 200 LAN 音頻發生器和 200 探針、同軸電纜 F 型連接適配器、兩個 RJ11 和兩個 RJ45 跳線、帶鱷魚夾的測試導線、系索、快速使用指南,以及兩個 9 伏電池
MT-8200-61-TNR

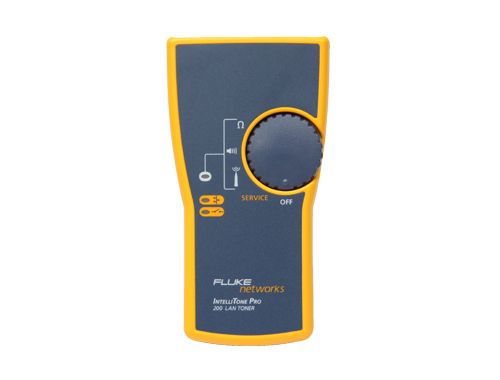

IntelliTone Pro 200 LAN 音頻發生器
MT-8200-63A
IntelliTone Pro 200 探針
MT-8202-05
IntelliTone Pro 案例
MT-8203-20
帶釘床夾的測試引線
MT-8203-22
帶鱷魚夾的測試引線
工作溫度
32 °F 到 104 °F (0 °C 到 40 °C)
貯存溫度
-4 °F 至 +140 °F(-20 °C 至 +60 °C)
工作相對濕度(% 相對濕度,無冷凝)
95% (50 °F 至 95 °F;10 °C 至 35 °C)
75% (95 °F 至 104 °F;35 °C 至 40 °C)
不受控制 < 50 °F (< 10 °C)
振動
隨機,2 g,5 Hz – 500 Hz
沖擊
帶或不帶模塊進行 1 米跌落測試
安全
IEC 61010 類別:無
海拔
3000 米
EMC
EN 61326-1
電池類型和壽命
9 V 堿性 (NEDA 1604A 或 IEC 6LR61); 20 通用時間
應用
銅纜介質,包括屏蔽 (STP) 和 UTP 電纜;75或 50 歐姆同軸電纜;兩個導體控制、安全性、一般布線應用。10 Base-T 或10/100/1000 Base-T 數據通信網絡(luò )。
體積
5.54 英寸 x 2.94 英寸 x 1.25 英寸(14.1 厘米 x 7.5 厘米 x3.2 厘米)
顯示屏
LED
控制
滾輪交換機
音調發生器接口
主 Mod8 端口用于所有 4對 UTP / STP 布線上的音頻產生,F 連接器用于同軸布線,香蕉插孔 (2) - 雙導體線纜
音調發生器頻率
IntelliTone? 信號:編碼數字信號模擬 SmartTone 信號:500-1200Hz,4 曲目
輸出功率
5 v 正負峰間值
自動關機
靜止 2.5小時后自動關閉
體積
8.73 英寸 x 1.88 英寸 x 1.26 英寸(22.2 厘米 x 4.8 厘米 x3.2 厘米)
顯示屏
(8) LED 指示燈、同步 LED 指示燈
音頻
IntelliTone:微處理器控制的音頻文件,模擬:檢測到的音調發生器信號
控制
滾輪交換機,音量控制輪
音調檢測
檢測 IntelliTone? 數字信號用于定位、隔離和線對表
檢測模擬 SmartTone 信號 (500-1200 Hz) 和其它模擬音頻發生器。
音調發生器接口
主 Mod8 端口用于 UTP/STP 布線上所有四個線對的線對表
自動關機
靜止 1 小時后自動關閉
