福祿克Fluke MicroScanner? Cable Verifier系列電纜驗測儀適用于安裝以太網設備和對其進行故障診斷的技術人員工具。簡化了音頻、數據和視頻電纜的測試。它首先從四種測試模式中獲取結果,并能在同一個屏幕上顯示以下所有內容 — 圖形化布線圖、線對長度、到故障點的距離、電纜ID以及遠端設備。
快速確定問題是由線纜連接不良還是未連接線纜、功率不足或受電設備(PD)引起的
可供網絡(luò )工程師調查潛在的交換機配置或故障信息
PoE交換機驗證 – 通過報告PoE等級(0-8)判斷交換機端口能否提供足夠的功率
供電線對 – 以圖形方式顯示供電線對。包括雙重簽名,表示交換機端口在2或4線對上供電 (802.3bt或PoE ++)
有源開關檢測 – 確定線纜是否已連接到交換機端口,端口速度高達10G
線纜測試 – 識別兩端的任何短路、開路或交叉線,各線對的長度,以及通過發送音頻查找線纜
驗證并排除工業Ethernet銅纜的故障
PoE供電器驗證 – 顯示供電器電壓水平

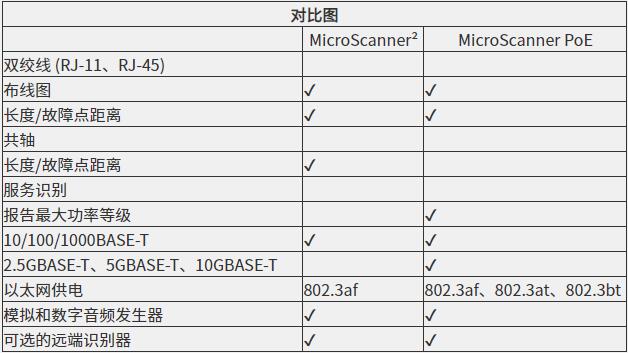

MicroScanner系列特性:
直觀的界面 – 在單個屏幕上以圖形方式顯示接線圖、長度、電纜ID和故障點距離
多介質支持 – 無需適配器即可測試所有常見介質類型,包括RJ11、RJ45和同軸電纜(僅限 MS2)
IntelliTone音頻發生器 – 采用IntelliTone數字和模擬音頻發生器,精確跟蹤任何電纜和線對
VDV服務偵測 – 檢驗當今的介質服務,包括10/100/1000 Ethernet、POTS和PoE
超大屏幕 – 超大背光LCD使測試結果不管在晴朗的陽光下還是陰暗的屋子里都清晰可見
磁性?huà)旒∕icroScanner套件中已含) – 通過強磁力稀土磁體使技術人員能夠騰出雙手并防止測試儀跌落和意外損壞
簡化檢驗測試
MicroScannerTM Cable Verifier系列簡化了音頻、數據和視頻電纜的測試。它首先從四種測試模式中獲取結果,并能在同一個屏幕上顯示以下所有內容 — 圖形化布線圖、線對長度、到故障點的距離、電纜ID以及遠端設備。 而且,它幾乎支持任何類型的低壓電纜測試,而不需要笨拙的適配器。 最終結果就是減少了測試時間和技術錯誤, 從而可以實現比以前更加有效的高質量安裝。
快速排除服務問題
今天的通信技術人員有很多問題需要處理,而不僅僅是電纜問題。 在確定連接問題的原因之前,必須先排除可能存在的電纜和服務等問題。 MicroScanner Cable Verifier系列可以解決該問題,減少排除故障的時間。是否有電話電壓? 極性是什么? 遠端有以太網交換機嗎? PoE是否可用? 如果PoE可用,它是否足夠運行我的設備?MicroScanner可以確認這些問題,為技術人員提供強大的洞察能力,使其能夠驗證當今常見的語音、數據和視頻服務。這意味著更快、更全面的故障排除。

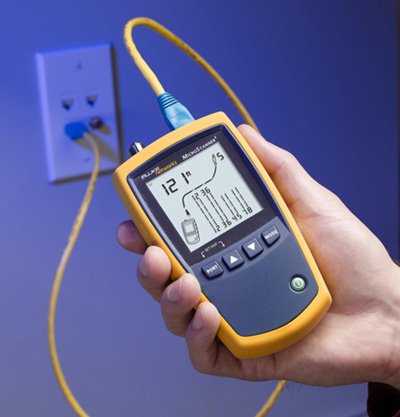

創(chuàng )新的界面
以前的電纜檢驗測試儀要求用戶必須在四種不同操作模式之間切換才能看到所有測試結果。 這不僅降低了測試過程的速度,而且導致了較高的用戶錯誤率。 MicroScanner2通過在同一個屏幕上顯示布線圖、線對長度、到故障點的距離、電纜ID以及遠端設備等主要測試結果,很好地解決了這一問題。 而且,它有一個超大的背光LCD屏幕,能夠圖形化顯示布線圖結果,從而給用戶帶來了前所未有的舒適性和清晰度。
多介質支持
是否對用于測試各種音頻、數據和視頻介質類型的各種適配器的丟失或損壞感到煩惱? MicroScanner2內置RJ11、RJ45和同軸電纜支持,從而淘汰了這些笨拙的適配器。 主設備和遠端識別器都可以立即用于測試電話插座、以太網插座和CATV出口。 這是MicroScanner2簡化電纜檢驗的又一途徑。
IntelliTone音頻技術
MicroScanner2具有內置的IntelliTone數字和模擬音頻技術,不管工作環境如何,它都可以精確地定位幾乎任何電纜或線對。 利用數字模式來定位線束或交換機、配線板或墻壁插座中的高級數據電纜 (Cat 5e/6/6a)。 數據模式非常適合用于高數據、RF或電磁干擾的環境。 配合IntelliTone 200 Pro探頭一起使用時,它還可以從測試儀端或探頭端檢驗電纜布線圖。
對于音頻級電纜(Cat 3及以下級別)以及同軸電纜、安全/報警電纜和喇叭線,可以使用模擬模式。 這些電纜針對較低頻率傳輸進行了優化。因此,使用低頻音頻更容易將其定位。MicroScanner2的智能模擬音頻技術在每次被測線對一起短路時都改變音樂(lè ),從而消除了安裝期間線對定位的盲目性。 這樣,技術人員就可以在將線對插入插座前或在診斷音頻傳輸問題時對它們進行準確判別。
VDV服務檢測
音頻、數據和視頻技術人員有很多問題需要處理,而不僅僅是電纜問題。 在確定連接問題的原因之前,必須先排除可能存在的電纜和服務等問題。 MicroScanner2可以確認這些問題,為技術人員提供了一個強大的視角,讓他們可以檢測出常見的服務問題。 檢測POTS電壓是否存在,并檢驗極性。 檢驗供電的10/100/1000以太網交換機是否位于遠端。 或者,確認PoE電壓和線對是否正確。

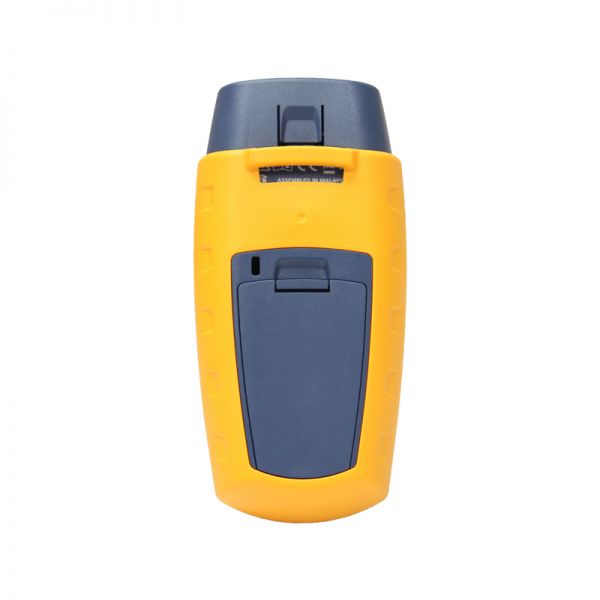

堅固的外殼
您的工具需要經得起考驗,才能不被輕易損壞。 MicroScanner2擁有一個堅固的橡膠皮套,可以承受惡劣的工作環境。 您可以把它扔進工具箱, 完全沒問題。 而且,它現在還標配一個樹脂便攜包,可以增強保護,增加方便性。

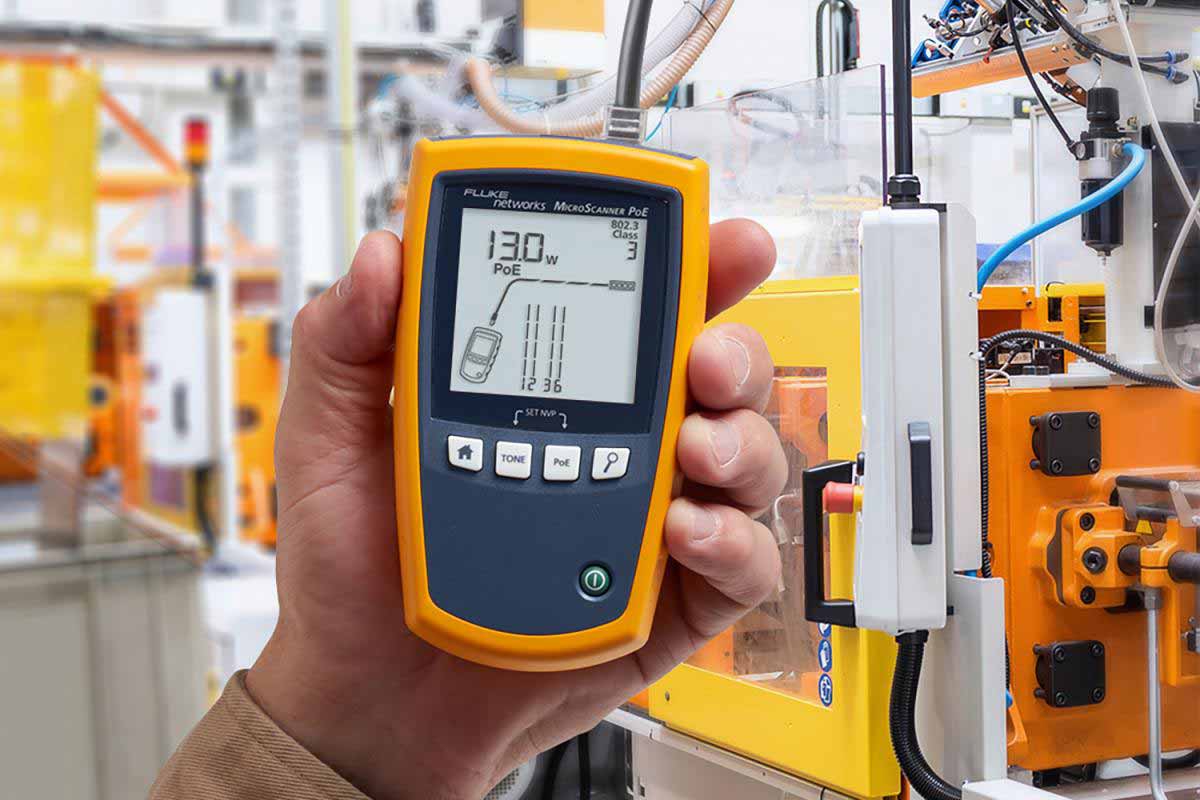

PoE驗證
Microscanner PoE能夠快速而方便地完成PoE驗證,從而解決PoE安裝難題。測試儀根據最新的PoE標準檢測連接的交換機提供的可用的PoE等級 (0-8),并顯示無源PoE源的電壓。這些信息使技術人員能夠了解安裝功能、改進工作流程,并減少等待交換機信息所需的時間。

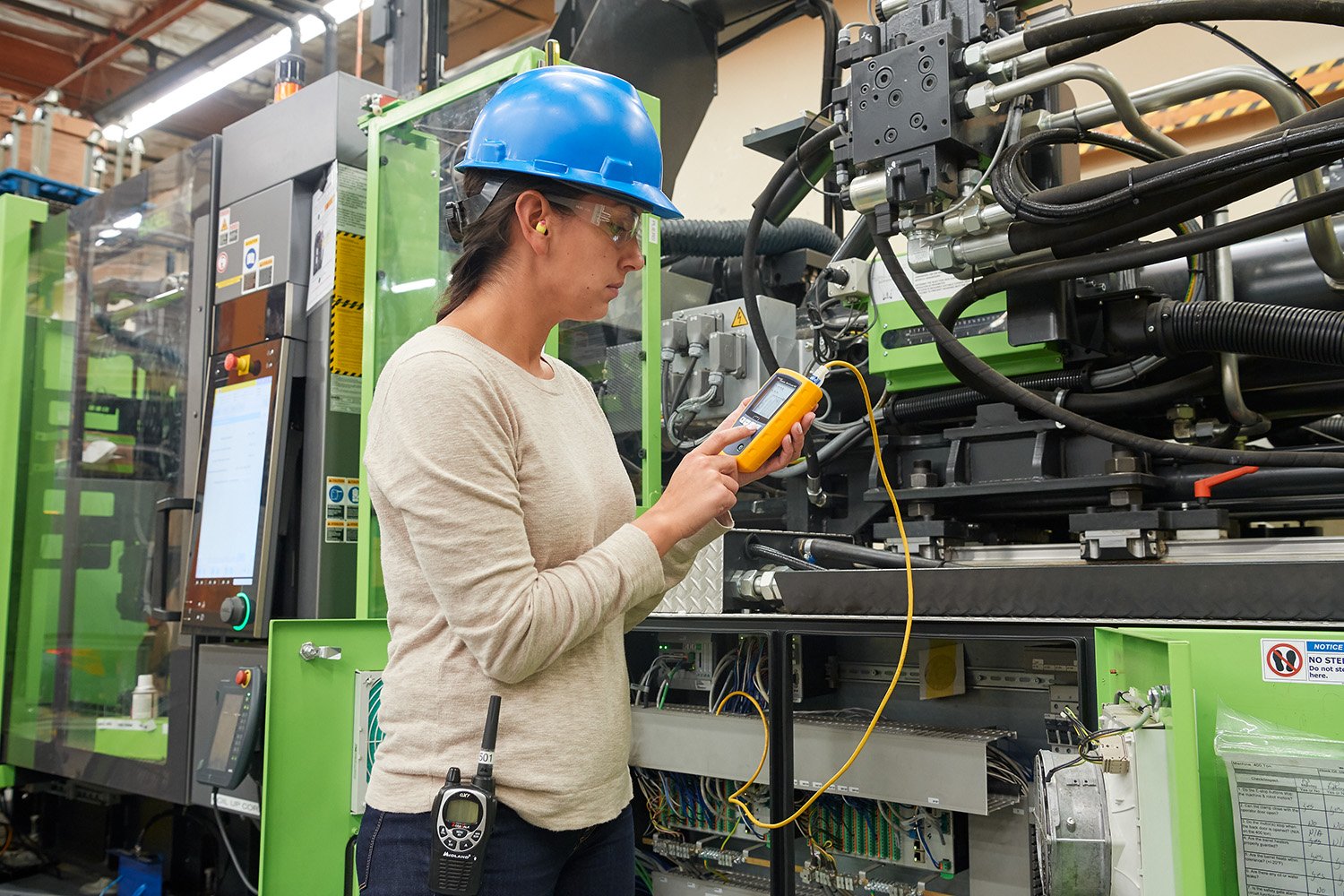

工業以太網驗證
相較于傳統的IT環境,工業環境更為嚴苛、并且對時效性要求更高。連接故障可能由布線故障造成,進而可能干擾通信,造成生產延遲。技術人員需要首先排除一系列線纜和服務問題,才能確定連接故障的原因所在。線纜在哪里斷開的?所有線纜是否端接正確?遠端有交換機嗎?PoE是否可用?MicroScanner系列能夠幫助技術人員發現問題所在并解決這些問題,從而迅速恢復生產運行。
MicroScanner?系列工業以太網套件能夠幫助技術人員在數秒內對 RJ45、M12X、M12D和M8D等端接線纜進行連通性測試,并顯示圖形化結果,展示接線圖、線對長度、到故障點的距離、線纜ID 以及線纜是否與遠端設備相連接。線纜故障會(huì )造成生產停工,導致昂貴的代價。因此,快速確定線纜斷開位置并對其迅速更換或維修十分重要。

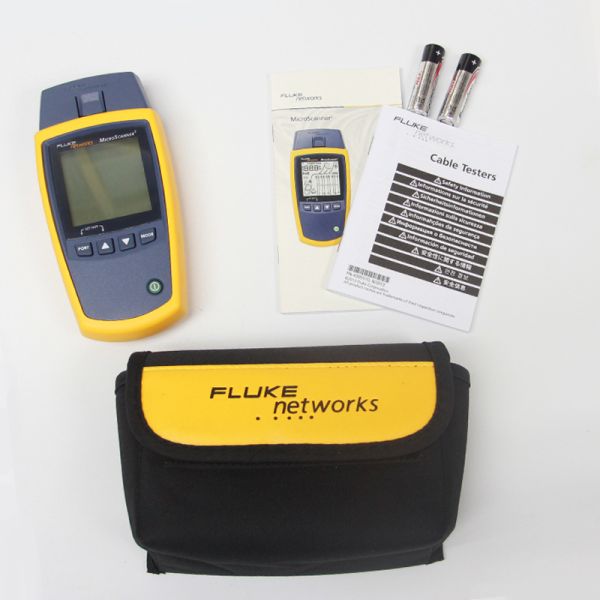

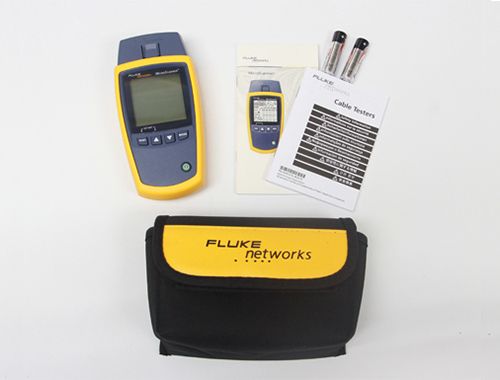

MS2-100
MicroScanner2 Cable Verifier包括 MicroScanner2 電纜檢測儀和主接線圖適配器、多語言快速入門指南、電池,以及 Fluke Networks 便攜包

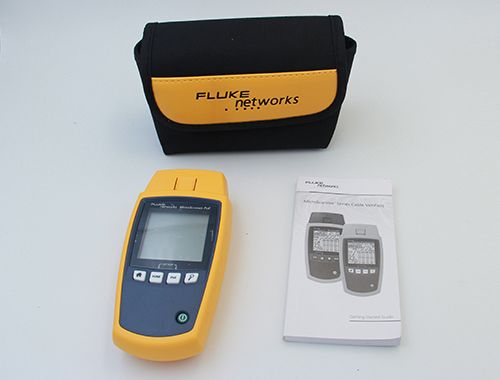

MS-POE
Microscanner PoE,含便攜包
MS2-100-IE
MicroScanner? 2 工業以太網基礎套件,帶有便攜包、多接頭適配器、Cat 6A 跳線、RJ45 公頭到 RJ45 母頭跳線、RJ45/M12X 跳線、RJ45/M12D 跳線、RJ45/M8D 跳線,用于測試 M12X、M12D、M8D 等端接線纜
MS-POE-IE
MicroScanner??PoE 工業以太網基礎套件,帶有便攜包、多接頭適配器、Cat 6A 跳線、RJ45 公頭到 RJ45 母頭跳線、RJ45/M12X 跳線、RJ45/M12D 跳線、RJ45/M8D 跳線,用于測試 M12X、M12D、M8D 等端接線纜
MS-POE-IE-套件
MicroScanner? PoE 工業以太網專業套件,帶有 IntelliTone?Pro 200 探頭、遠端 ID 套件、便攜包、多接頭適配器、Cat 6A 跳線、RJ45 公頭到 RJ45 母頭跳線、RJ45/M12X 跳線、RJ45/M12D 跳線、RJ45/M8D 跳線,用于測試 M12X、M12D、M8D 等端接線纜

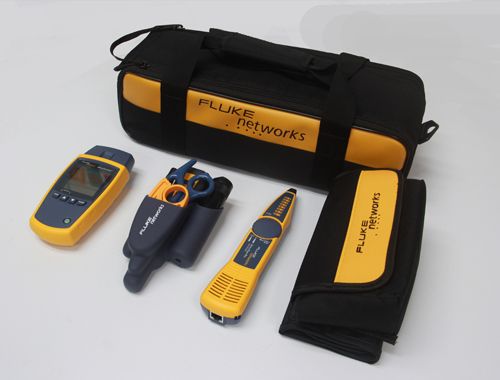

MS2-TTK
MicroScanner2 終端檢測套件包括:MicroScanner2 Cable Verifier、IS60 Pro 工具套件、IntelliToneTM?200 端頭、RJ11 和 RJ 45 跳線、系索、快速入門指南,磁性束帶附件、以及 9 伏電池,都裝在豪華型 Fluke Networks 便攜包中。

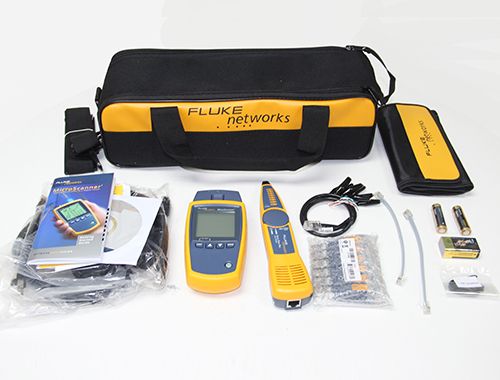

MS2-KIT
MicroScanner2 專業套件包括:MicroScanner2 Cable Verifier、主接線圖適配器、遠程識別器 #2-7、IntelliTone Pro 200 端頭、屏蔽式雙絞線 RJ45 跳線、RJ11 跳線、與 8 個鱷魚夾導線適配器配套的線夾組 RJ45、F 同軸電纜按入式跳線、附件軟包、(2) AA 堿性電池、(1) 9V 堿性電池、MicroScanner2 快速入門指南、磁性束帶附件、IntelliTone Pro 快速入門指南、都裝在豪華型 Fluke Networks 便攜包中
MS2-FTK
銅和光纖基礎技術人員工具包 - 包括 MicroScanner (MS2-100) 和 SimpliFiber Pro (FTK1000) 光纖測試工具包。

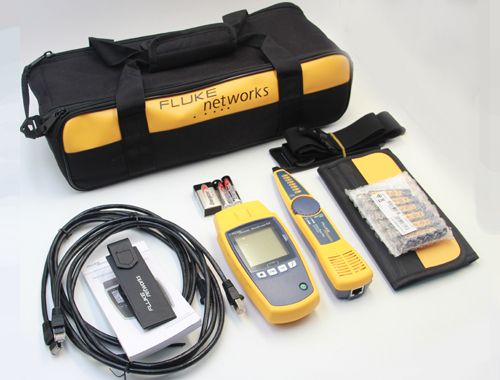

MS-POE-KIT
Microscanner PoE 專業套件,含 Intellitone Pro 200 探頭和遠程 ID 套件。
MS2-WM
MicroScanner2 主接線圖適配器
MS2-IDK27
MicroScanner2 遠程服務集標識符套件 #2-7。
MT-8200-63A
IntelliTone 200 探頭包括:IntelliTone 200 探針、RJ11 和 RJ 45 跳線、系索、快速使用指南以及 9 伏電池
MICRO-DIT
MicroScanner 工具包便攜包
MS2-MAG-KIT
磁性束帶附件和備用防護套
MS-POE-WM
備用 Microscanner PoE Wiremap 適配器。
REMOTEID-KIT
適用于 Microscanenr PoE 的遠程 ID 套件。
MS-IE-適配器工具包
工業 Ethernet 適配器套件包括復式連接器適配器、Cat 6A 跳線、RJ45 公接頭到 RJ45 母接頭跳線、RJ45/M12X 跳線、RJ45/M12D 跳線和 RJ45/M8D 跳線,用于測試 MicroScanner?2、MicroScanner? PoE 以及 LinkIQ? 的 M12X、M12D、M8D 端接線纜
CIQ-RJA
RJ45/11 模塊化適配器
工作溫度
32 °F 到 113 °F (0 °C 到 45 °C)
貯存溫度
-4 °F 至 +140 °F(-20 °C 至 +60 °C)
工作相對濕度(% RH 無冷凝)
90 %(50 °F 至 95 °F 10 °C 至 35 °C)
75 %(95 °F 至 113 °F 35 °C 至 45 °C)
沖擊和振動
隨機,2 g,5 Hz — 500 Hz (2 類)
1 米跌落試驗(無論是否帶有接線圖適配器)
安全
IEC 61010-1 第 3 版
海拔
4,000 米;貯存時:12,000 米
EMC
IEC 61326-1
測試連接器
屏蔽 8 針模塊插座支持 8 針模塊 (RJ45) 和 4 針模塊 (RJ11) 插頭。
MicroScanner2: 同軸線纜的 F 型連接器。
電源
電池類型:2 AA (NEDA 15A, IEC LR6) 堿性電池
電池壽命:正常使用情況下 20 個小時
其它兼容電池類型:2 節 AA 相機鋰電池、NIMH、NICAD
尺寸和重量(含電池和接線圖適配器)
3 in x 6.4in x 1.4 in (7.6 cm x 16.3 cm x 3.6 cm) MicroScanner2:10.6 oz (300 g) MicroScanner PoE:10.6 盎司 (g)300
顯示屏
帶背光的單色 LCD
電纜測試
測量長度、驗證接線圖、識別遠程 ID 定位器,以及檢測以太網端口。線纜電阻超過 12.5 Ω 時,MicroScanner PoE 還會(huì )顯示 HIGH Ω。在一個屏幕上顯示結果。
音頻
產生Intellitone? 和普通模擬音頻信號
PoE
MicroScanner2: 請求并檢測兼容 802.3af 的 PoE(以太網供電)設備 MicroScanner PoE:請求并檢測 802.3af、at、bt 和 UPOE(Cisco 的通用以太網供電)兼容 PoE設備
被測電纜類型
雙絞線:UTP、FTP、SSTP
同軸 (MicroScanner2):75 Ω、50 Ω、93 Ω
長度測試
量程:460 米 (1500 英尺)
分辨率:0.3 m (1 ft)
典型精度:± 4% 或 0.6 m (2 ft),取大值。NVP 不確定度是附加誤差。
校準:用戶可設置雙絞線和同軸電纜的 NVP (MicroScanner2)??蓽y定已知長度電纜的實際 NVP。
接線圖測試
檢測單線故障、短路、錯誤接線、拆分線對以及最多七個遠端適配器 ID。接線圖按比例長度繪制,以直觀地顯示故障的大概位置。
以太網端口檢測
MicroScanner2: 用10 Mbps、100 Mbps 和 1 Gbps 速度檢測 802.3 以太網端口的設計速度。MicroScanner PoE: 用 10 Mbps、100 Mbps、1 Gbps、2.5 Gbps、5 Gbps 和 10 Gbps 速度檢測 802.3 以太網的設計速度。
音頻發生器
支持發生音頻以及使用福祿克網絡(luò )數字 IntelliTone? 探頭進行電纜映射。產生兼容典型模擬探頭的四種音頻。使用 IntelliTone 或模擬探頭時,Smartone? 功能可以正確識別電纜束中的電纜。
