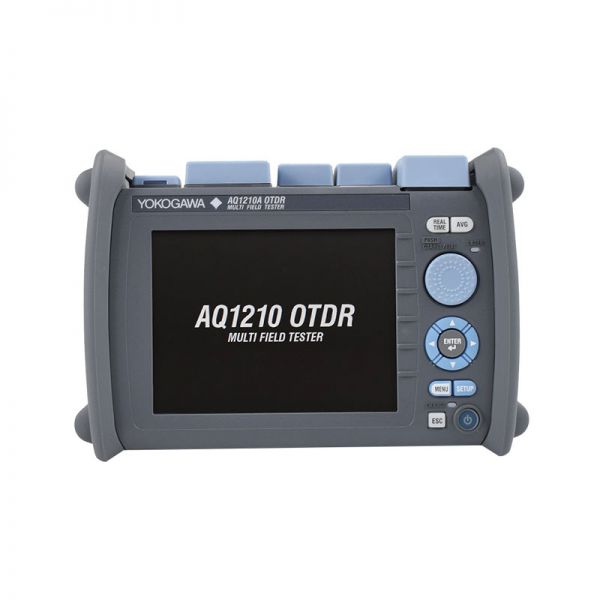

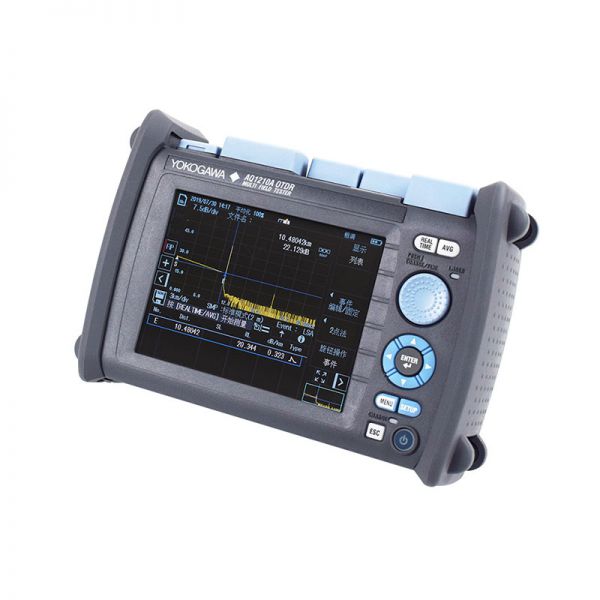

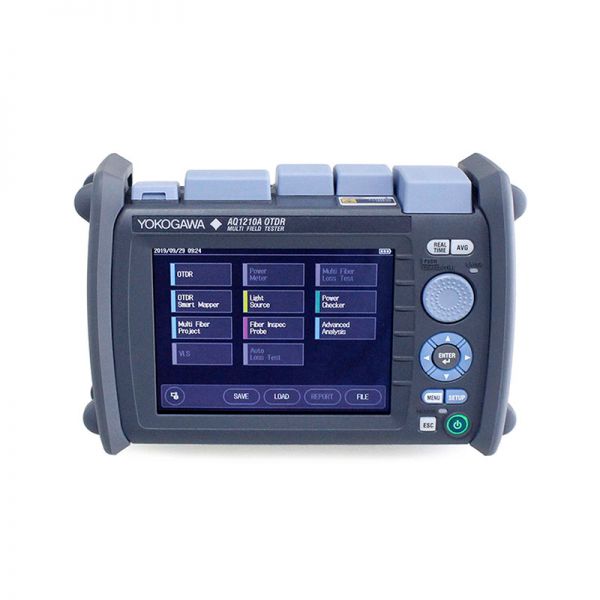

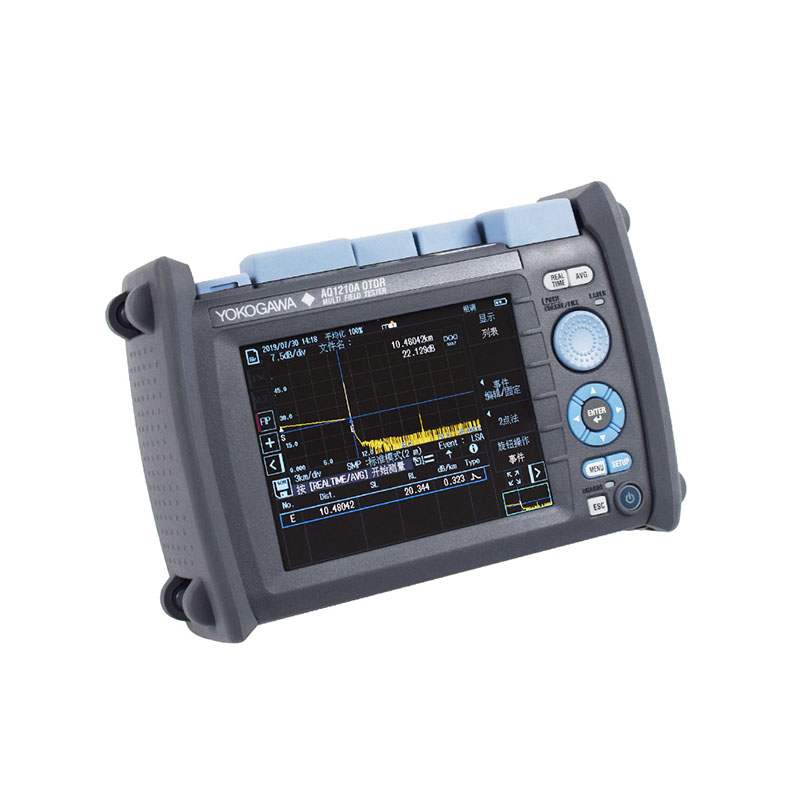

                                                                              橫河YOKOGAWA AQ1210系列光時域反射儀

                                                                              隨著移動設備和互聯網的廣泛使用,光纖網絡(luò )對高增長通信流量的適應性變得日益重要。安裝和維護光纖網絡(luò )所用的測量?jì)x器要求操作高效、界面直觀,能提供高質量的測量結果和出色的可靠性。

                                                                              • 安全可靠 – 適合在惡劣現場條件下工作的堅固設計。

                                                                              • 操作方便 – 采用多點式觸摸屏與按鍵相結合的雙操作模式。通過全新的應用軟件,可以實現全自動測量并輕松查看分析結果。

                                                                              • 快速啟動 – 支持閃電開機。多任務處理可大幅提高測試效率。通過無線連接即可快速獲得測量報告。

                                                                              查看更多
                                                                              咨詢熱線: 13410391245
                                                                              在線咨詢
                                                                              • 產品概要

                                                                                雙操作模式

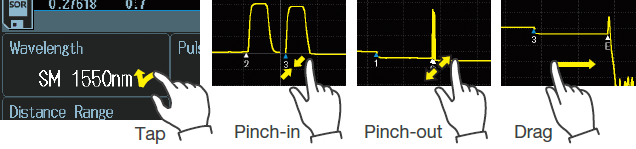

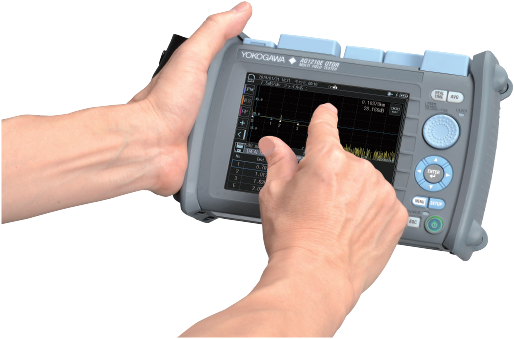

                                                                                AQ1210配備了5.7英寸多點觸控觸摸屏,可方便的進行觸控操作和曲線縮放。

                                                                                此外它還帶有一個適合現場操作的旋鈕按鍵。





                                                                                測量條件設置窗口

                                                                                可以在OTDR初始屏幕中切換測量條件,用于進行多條件測量。




                                                                                直接保存數據

                                                                                只需按“直接保存”圖標,就可以根據用戶先前的選擇以SOR、PDF或全部?jì)煞N格式來保存測量數據。




                                                                                長電池續航

                                                                                超過10小時的續航能力!

                                                                                用戶不必擔心日常工作中電池電量耗盡的問題。AQ1210鋰電池擁有的強勁電力,可使它在Telcordia標準條件下持續供電10個小時。




                                                                                快速啟動

                                                                                不超過10秒鐘!

                                                                                從完全關機狀態到測量準備完成僅需不到10秒的時間!




                                                                                放大曲線窗口

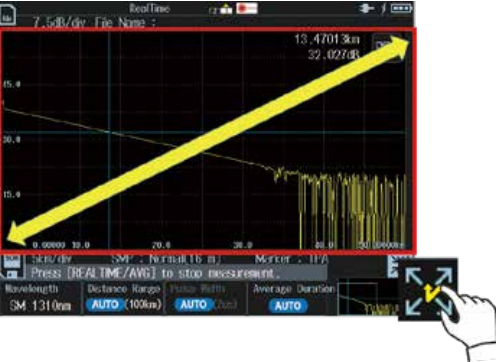

                                                                                只需點擊專用圖標即可放大曲線顯示窗口,便于查看和操作。曲線區域放大后的大小約為標準大小的兩倍。




                                                                                PON優化

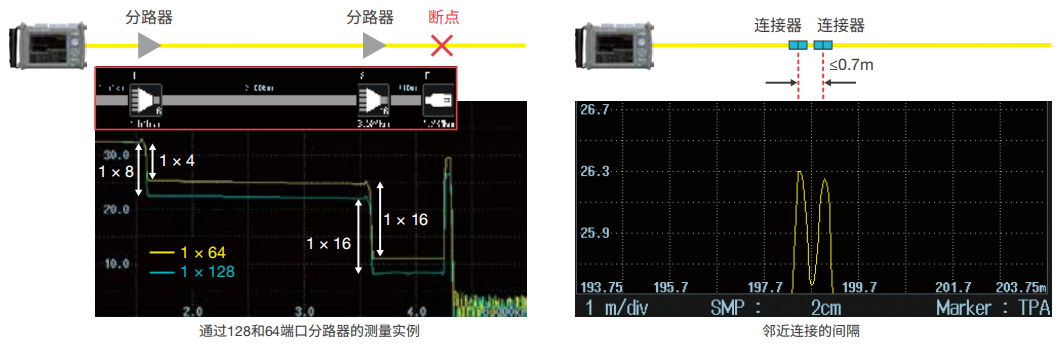

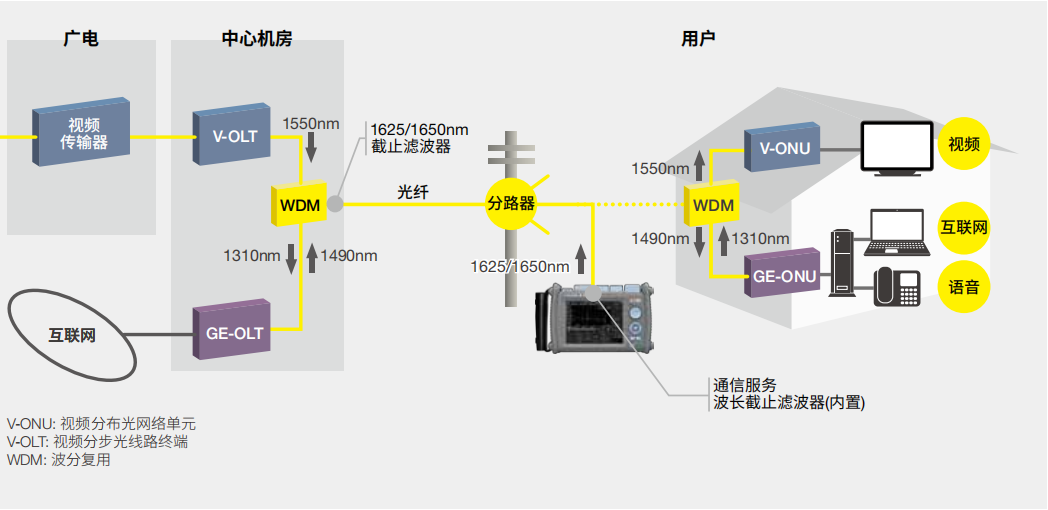

                                                                                利用出色的硬件性能和先進的分析算法,AQ1210可以通過多端口分路器(高達1×128)*準確地描述無源光網絡(luò )(PON)。AQ1210可以幫助初學者或專業用戶基于PON拓撲信息輕松進行OTDR測量設置,以獲得測量效果。短事件盲區和高采樣分辨率可以讓用戶的檢測距離小到0.5米(<20英寸)*。





                                                                                實時測量

                                                                                實時測量是在測量的同時更新并顯示測量數據的功能。此功能可用于檢測/辨別已裝光纖網絡(luò )的光纖端點、斷裂或彎曲的位置。操作人員可以更改測量條件并觀察波形變化,如波長、距離量程、脈寬等。


                                                                                高速

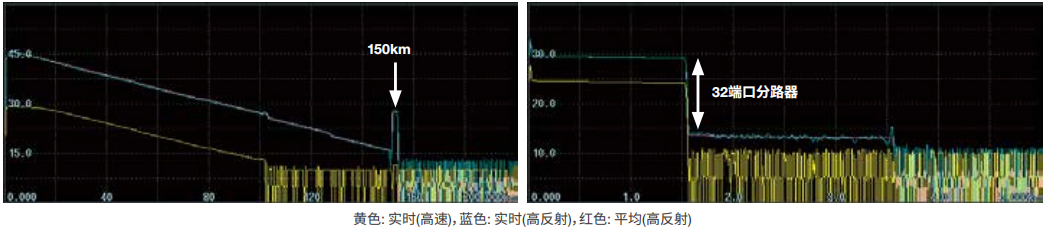

                                                                                以每秒5次的最大更新速率顯示曲線??梢运矔r(shí)檢測到光纖彎曲等突發事件。


                                                                                高反射

                                                                                優先考慮顯示曲線的質量。曲線以高精度方式顯示并更新??梢詼y量“高速”模式無法看到的長距光纖的遠端或多路分路器以外的點。




                                                                                多光纖測量

                                                                                在一個表中管理多達2000芯的測量條件,實現對多芯光纖的高效測量。


                                                                                對于每個芯號,可以保存OTDR測量、損耗測量和纖芯端面圖像。在文件列表中選擇纖芯號碼后,已測量的纖芯以彩色高亮顯示,并且可以在預覽窗口中顯示保存的數據。這可以防止纖芯測量中的意外漏測,縮短在現場的工作時間。




                                                                                宏彎探測器

                                                                                通過OTDR測量,使用多波長曲線比較和基于用戶自定義閾值的事件分析功能,可以自動識別并定位被測光纖上的宏彎事件。


                                                                                PDF報告

                                                                                內置后期處理軟件,用于生成PDF格式的OTDR報表。報表模板的結構靈活,可滿足用戶對報表的要求。在檢查布局預覽的同時設置報告格式,并統一創(chuàng )建多個報告。
