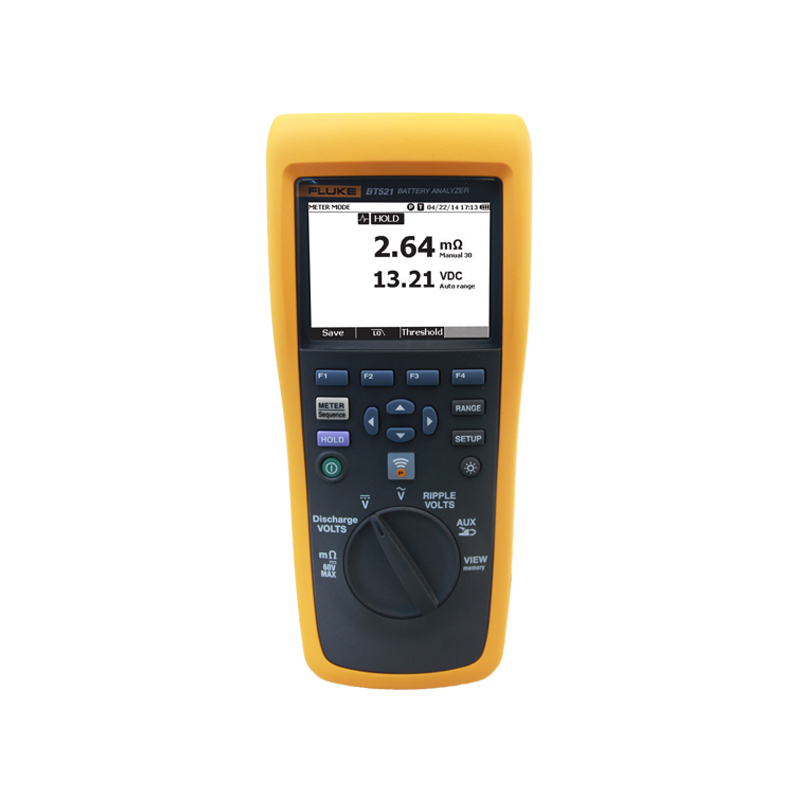

福祿克Fluke BT500 系列蓄電池內阻分析儀作為理想的測試工具,它能實現對于后備電池應用的各個蓄電池和電池組的維護、故障診斷和性能測試。
主要測量值 – 電池內阻、直流和交流電壓、直流和交流電流、紋波電壓、頻率和溫度。
序列測量模式 – 電池組的自動或手動序列測試,具有包括電壓、電阻和溫度的自動測量存儲功能。
全面記錄 - 所有測量值在測試過程中自動捕捉,并可以在儀器上查看后再下載隨時進行分析。
降低測試復雜性、簡化工作流程和直觀的用戶界面讓電池測試變得前所未有的簡單。
作為理想的測試工具,它能實現對于后備電池應用的各個蓄電池和電池組的維護、故障診斷和性能測試
直觀的用戶界面、緊湊的設計和堅固的結構是取得優秀性能、測試結果和可靠性的保障
擁有廣泛的電池測試功能,包括直流電壓和內阻的同步采集,連接片電阻測試以及使用集成了紅外測溫系統的互動式手柄對溫度進行同步測量
專門用于測量所有類型的后備電池。
電壓和電阻閾值
利用 Fluke 電池分析儀,您可以快速而輕松地定義測量的上下閾值或容限范圍。在測試過程中,將測量值與預定義的閾值自動進行比較,每次測量后生成“通過”、“失敗”或“警告”指示。最多可以存儲 10 組閾值,并且閾值指示的確定取決于以下條件:
電壓 | 電阻 | |||
>電壓下限 | <電壓下限 | <參考值 | >參考值和參考值x(1+警告值%) | >參考值x(1+失效值) |
通過 | 失敗 | 通過 | 警告 | 失敗 |
Fluke 電池管理軟件
Fluke 電池管理軟件簡單易用,讓您可以快速而輕松地將數據從電池分析儀導入 PC。測量數據和電池檔案信息通過管理軟件進行存儲和歸檔,并可用于對比結果、電導電阻讀數之間切換結果,以及進行趨勢分析??墒褂盟袦y量數據、電池檔案和分析信息輕松地生成報告。
快速查看保存的讀數
檔案管理
提供電池組柱狀圖,并由最終用戶定義閾值
電池的歷史趨勢數據
多輪放電電壓
快速生成報告
升級 Fluke 電池分析儀固件
在電導和內阻數值之間切換測量結果
Fluke 電池分析移動應用app
BT521 還可通過專用的 Fluke 蓄電池分析移動應用對測量數據進行傳輸,它提供無線通信用于數據下載和遠程顯示,(注:Fluke BT521 目前并不與 Fluke Connect 兼容)。利用 Fluke 蓄電池分析移動應用,您可以:
瀏覽檔案
查看序列測試數據
通過電子郵件發送序列測試數據
Fluke BT510 主要特點:
電池電壓 – 在內阻測試過程中,Fluke 電池分析儀還可以測量被測電池的電壓。
放電電壓 – 在放電或負載測試期間,放電模式以用戶定義的時間間隔多次采集各電池的電壓。用戶可以計算蓄電池電壓跌落至終止電壓時所需要的時間,并通過這一時間計算電池的容量損失
紋波電壓測試 – 測量直流充電電路和逆變電路中不需要的整流電壓的殘余交流成分。讓用戶能夠測試直流電路中的交流成分,并找出電池性能惡化的根本原因
數字萬用表模式和序列測量模式 – 數字萬用表模式用于快速測試或故障排除。在該模式下,您可以按電池的測試順序或時間序列,來保存和讀取讀數。序列測量模式用于多個電力系統和電池組的維護工作。任務開始之前,用戶可以為該任務配置一個檔案用于管理數據和生成報告
閾值和警告 – 用戶可以配置最多 10 組閾值,并在每次測量完成之后收到通過/警告/失敗提示
電池間的連接片電阻測試和數據管理 – 測量一組電池之間的連接片電阻。
自動保持 – 開啟自動保存功能時,如果一個測量讀數保持穩定 1 秒鐘,則捕捉該讀數。然后,在開始新的測量時將讀數重置
自動測量保存 – 開啟自動測量保存時,捕捉一個自動測量保持讀數后將自動保存該測量讀數到內部存儲器中
Fluke 蓄電池管理軟件 – 輕松將數據從本產品導入到 PC。測量數據和電池檔案信息通過管理軟件進行存儲和歸檔,并可用于比對和趨勢分析??墒褂盟袦y量數據、電池檔案和分析信息輕松地生成報告
全面記錄 - 所有測量值在測試過程中自動捕捉,并可以在儀器上查看后再下載,隨時進行分析
優化的用戶界面 – 快速的引導式設置確保您每次捕捉的是正確數據
電池使用壽命 - 7.4 V 3000 mAh 鋰離子電池可連續運行超過 8 小時。
USB 端口 – 使數據可快速下載到隨附的數據分析與報告管理應用軟件。
安全等級 - CAT III 600 V,最大直流 1000 V,適用于所有電池電源設備的安全測量。
Fluke BT520 主要特點:(用于測量放置于電池機架中或狹小空間中的蓄電池)
除上述之外還包括
BTL20 智能測試探頭組,配有長短探頭和加長桿,并整合了提供可視和音頻反饋的內置 LCD 顯示屏和揚聲器
帶長和短彎角尖端探頭延長器的 BTL20ANG 智能測試探頭組(無溫度傳感器)
攜帶軟包(大號)
Fluke BT521 主要特點:(專為需要包括溫度測量功能的用戶而設計)
除上述*之外還包括
BTL21 智能交互式測試手柄,配有長短探頭和加長桿,并整合了提供可視和音頻反饋的內置 LCD 顯示屏和揚聲器,以及每次測試時對電池負極進行溫度測量的集成式紅外溫度傳感器
帶長和短彎角尖端探頭延長器的 BTL20ANG 智能測試探頭組(無溫度傳感器)
無線功能適用于 Fluke 電池分析移動應用 (Fluke BA Mobile)*
查看電池分析儀中的曲線圖及相關測試結果
通過電子郵件發送曲線圖和測試結果,采用 (.csv) 數據格式
* Fluke BT-521 不隨附 BTL20
* 目前不兼容 Fluke Connect? 應用
Fluke BT521 高級電池分析儀
電池分析儀
4 線測試探針(組)
BTL10 基本測試導線(組)
帶適配器的 TL175 TwistGuard? 測試導線
帶延長器和溫度傳感器的 BTL21 智能測試探頭組
i410 交流/直流電流鉗
BP500 鋰離子電池
BC500 交流充電器
mini-USB 電纜
肩帶
腰帶
磁性?huà)鞄?/p>
FlukeView? 電池管理軟件
便攜軟包
備用保險絲 (2)
電池標簽
零歐姆校準電阻器
Fluke BT520 電池分析儀
電池分析儀
4 線測試探針(組)
BTL10 基本測試導線(組)
帶適配器的 TL175 TwistGuard? 測試導線
帶延長器的 BTL20 智能測試探頭(無溫度傳感器)
BP500 鋰離子電池
BC500 交流充電器
mini-USB 電纜
肩帶
腰帶
磁性?huà)鞄?/p>
FlukeView? 電池管理軟件
便攜軟包
備用保險絲 (2)
電池標簽
零歐姆校準電阻器
Fluke BT510/BT508 電池分析儀
電池分析儀
4 線測試探針(組)
BTL10 基本測試導線(組)
帶適配器的 TL175 TwistGuard? 測試導線
BP500 鋰離子電池
BC500 交流充電器
mini-USB 電纜
肩帶
腰帶
磁性?huà)鞄?/p>
FlukeView? 電池管理軟件
便攜軟包
備用保險絲 (2)
零歐姆校準電阻器
Fluke BT521ANG 高級電池分析儀
電池分析儀
4 線測試探針(組)
BTL10 基本測試導線(組)
帶適配器的 TL175 TwistGuard? 測試導線
帶延長器和彎角尖端的 BTL20ANG 智能測試探頭(無溫度傳感器)
帶延長器和溫度傳感器的 BTL21 智能測試探頭組
i410 交流/直流電流鉗
BP500 鋰離子電池
BC500 交流充電器
mini-USB 電纜
肩帶
腰帶
磁性?huà)鞄?/p>
FlukeView? 電池管理軟件
便攜軟包
備用保險絲 (2)
電池標簽
零歐姆校準電阻器
Fluke BT520ANG 電池分析儀
電池分析儀
4 線測試探針(組)
BTL10 基本測試導線(組)
帶適配器的 TL175 TwistGuard? 測試導線
帶延長器和彎角尖端的 BTL20ANG 智能測試探頭(無溫度傳感器)
帶延長器的 BTL20 智能測試探頭(無溫度傳感器)
BP500 鋰離子電池
BC500 交流充電器
mini-USB 電纜
肩帶
腰帶
磁性?huà)鞄?/p>
FlukeView? 電池管理軟件
便攜軟包
備用保險絲 (2)
電池標簽
零歐姆校準電阻器
電池電阻/連接片電阻1
量程:3 mΩ;分辨率:0.001 mΩ;精度:1% + 8
量程:30 mΩ;分辨率:0.01 mΩ;精度:0.8% + 6
量程:300 mΩ;分辨率: 0.1 mΩ;精度:0.8% + 6
量程:3000 mΩ;分辨率:1 mΩ;精度:0.8% + 6
VDC
量程:6 V;分辨率:0.001 V;精度:0.09% + 5
量程:60 V;分辨率:0.01 V;精度:0.09% + 5
量程:600 V;分辨率:0.1 V;精度:0.09% + 5
VAC(45 Hz 到 500 Hz,800 Hz 濾波器)
量程:600 V;分辨率:0.1 V;精度:2% + 10
頻率
量程:500 Hz;分辨率:0.1 Hz;精度:0.5% + 8
交流電壓紋波(最大 20 KHz)
量程:600 mV;分辨率:0.1 mV;精度:3% + 20
量程:6000 mV;分辨率: 1 mV;精度:3% + 10
測量模式
電阻 (mΩ)
電池電壓
直流電壓
交流電壓和頻率 (Hz)
紋波電壓
萬用表模式
序列測量模式
放電電壓測量
自動測量保存
查看內存
電池電阻/連接片電阻1
量程:3 mΩ;分辨率:0.001 mΩ;精度:1% +68
量程:30 mΩ;分辨率:0.01 mΩ;精度:0.8%+12
量程:300 mΩ;分辨率: 0.1 mΩ;精度:0.8% + 6
量程:3000 mΩ;分辨率:1 mΩ;精度:0.8% + 6
VDC
量程:6 V;分辨率:0.001 V;精度:0.09% + 5
量程:60 V;分辨率:0.01 V;精度:0.09% + 5
量程:600 V;分辨率:0.1 V;精度:0.09% + 5
VAC(45 Hz 到 500 Hz,800 Hz 濾波器)
量程:600 V;分辨率:0.1 V;精度:2% + 10
頻率
量程:500 Hz;分辨率:0.1 Hz;精度:0.5% + 8
交流電壓紋波(最大 20 KHz)
量程:600 mV;分辨率:0.1 mV;精度:3% + 20
量程:6000 mV;分辨率: 1 mV;精度:3% + 10
電池電阻/連接片電阻1
量程:3 mΩ;分辨率:0.001 mΩ;精度:1% + 8
量程:30 mΩ;分辨率:0.01 mΩ;精度:0.8% + 6
量程:300 mΩ;分辨率: 0.1 mΩ;精度:0.8% + 6
量程:3000 mΩ;分辨率:1 mΩ;精度:0.8% + 6
VDC
量程:6 V;分辨率:0.001 V;精度:0.09% + 5
量程:60 V;分辨率:0.01 V;精度:0.09% + 5
量程:600 V;分辨率:0.1 V;精度:0.09% + 5
VAC(45 Hz 到 500 Hz,800 Hz 濾波器)
量程:600 V;分辨率:0.1 V;精度:2% + 10
頻率
量程:500 Hz;分辨率:0.1 Hz;精度:0.5% + 8
交流電壓紋波(最大 20 KHz)
量程:600 mV;分辨率:0.1 mV;精度:3% + 20
量程:6000 mV;分辨率: 1 mV;精度:3% + 10
ADC/AAC(使用 Fluke i410 配件)
量程:400 A;分辨率: 1 A;精度:3.5% + 2
溫度
量程:0°C 至 60°C;分辨率:1°C;精度:2°C (4°F)
測量模式
電阻 (mΩ)
電池電壓
直流電壓
交流電壓和頻率 (Hz)
紋波電壓
電池負極柱溫度(使用 BTL21 直式探頭)
直流和交流電流(和頻率)
萬用表模式
序列測量模式
放電電壓測量
自動測量保存
無線通信
查看內存
電池電阻/連接片電阻1
量程:3 mΩ;分辨率:0.001 mΩ;精度:1% +68
量程:30 mΩ;分辨率:0.01 mΩ;精度:0.8%+12
量程:300 mΩ;分辨率: 0.1 mΩ;精度:0.8% + 6
量程:3000 mΩ;分辨率:1 mΩ;精度:0.8% + 6
VDC
量程:6 V;分辨率:0.001 V;精度:0.09% + 5
量程:60 V;分辨率:0.01 V;精度:0.09% + 5
量程:600 V;分辨率:0.1 V;精度:0.09% + 5
VAC(45 Hz 到 500 Hz,800 Hz 濾波器)
量程:600 V;分辨率:0.1 V;精度:2% + 10
頻率
量程:500 Hz;分辨率:0.1 Hz;精度:0.5% + 8
交流電壓紋波(最大 20 KHz)
量程:600 mV;分辨率:0.1 mV;精度:3% + 20
量程:6000 mV;分辨率: 1 mV;精度:3% + 10
ADC/AAC(使用 Fluke i410 配件)
量程:400 A;分辨率: 1 A;精度:3.5% + 2
溫度
量程:0°C 至 60°C;分辨率:1°C;精度:2°C (4°F)
尺寸(高 x 寬 x 深)
22 x 10.3 x 5.8 cm (9 x 4 x 2 in)
重量
850 g (1.9 lb)
屏幕尺寸
7.7 x 5.6 cm (3 x 2.2 in)
接口
USB mini
保修年限
3 年
長彎角探頭(總體長度)
242.2 cm (95.38 in)
短彎角探頭(總體長度)
216.8 cm (85.38 in)
總體跨度(線圈松弛)
10.1 cm (4 in)
總體最大跨度(線圈拉長)
109.2 cm (43 in)
BTL20ANG 探頭尖端角度
與水平方向成 20 度
工作溫度
0°C 至 40°C
存放溫度
-20°C 至 50°C
鋰電池充電溫度
0°C 至 40°C
工作濕度
非冷凝 (<10°C)
≤ 80% 相對濕度(10°C 至 30°C 時)
≤ 75% RH(30°C 至 40°C)
工作海拔
海拔 2000 米內
存放海拔
12,000 米海拔高度
IP 等級
IP40
光線電波
FCC A 級
振動要求
MIL-PRF-28800F:2 級
跌落測試要求
1 米跌落
溫度系數
高于 28°C 或低于 18°C 時,攝氏度增加指定精度的 0.1 倍
符合安全標準
600 V CAT III
EMC
IEC 61326
ROHS
中國,歐洲
防護等級 2
污染等級 II
電池合規
UN38.3
UL2054
IEC62133
2 G 根據 IEC68-2-26、25 G 和 29
