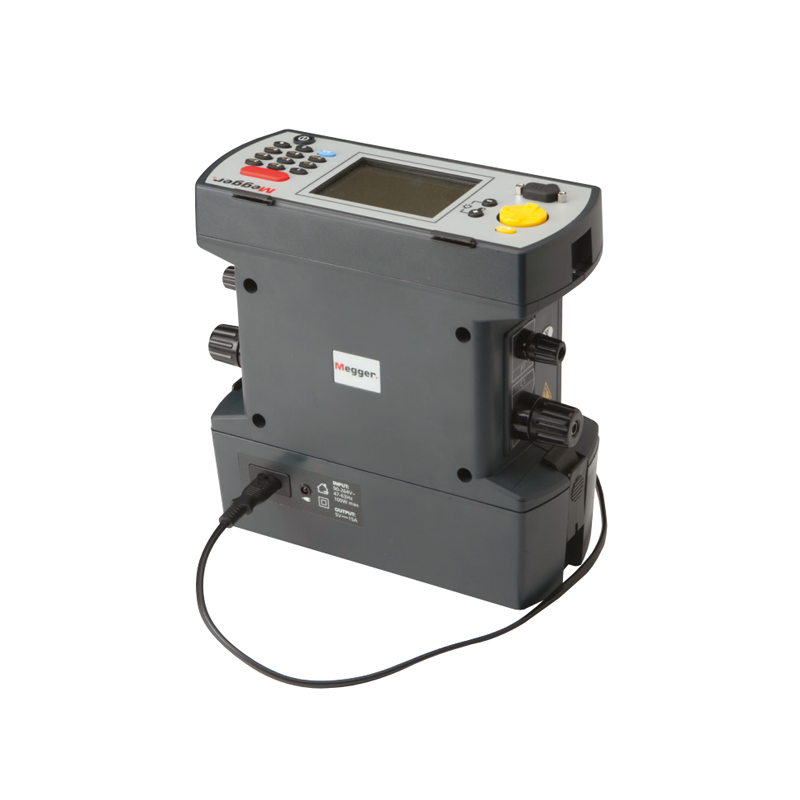

梅凱(梅格)Megger DLRO10低阻值歐姆表為低阻測試帶來新標準,它是全自動的儀器,可選擇最適當的測試電流至最大10A DC,電阻測量范圍是0.1 μΩ至2000 Ω,有七個量程可供選擇。
可互換的測試引線端
自動電流反向,消除剩余電動勢
600V保護
自動檢測電壓和電流連接的連續性
多種操作模式以及全自動模式
字母-數字鍵盤,可輸入測試注釋
用戶可選的最值
打印輸出及內存
產品描述
DLRO 10和DLRO 10X設定了低電阻測量 - 也稱為DLRO「Ducter」測試的歷史
100多年來,「Ducter測試」被用來描述一個簡單的測試,測量非常低的接觸電阻?!窪ucter」最初是Megger制造的低電阻歐姆表的名稱,1908年6月Megger將此名稱注冊,到現在它仍被用作商標。自此,「Ducter」便成為行業標準。
DLRO10和DLRO 10X是完全自動化的設備,可選擇最大到10A的七個量程內最合適的直流測試電流來測量 0.1 μΩ到2000 μΩ的電阻。
對于那些希望控制整個測試過程的用戶來說,DLRO 10X采用了方向控制鈕操作的菜單式系統,使用戶可以選擇最大測試電流。
DLRO 10X同樣增加了實時測量結果存儲到內存的功能,方便以后下載到PC。
兩臺儀器都安裝在一個堅固、輕便的箱子里,箱子在家、實驗室或者現場都適用。它輕到可以直接掛在脖子里,并且足夠小巧,可以放在同類設備很難放得下的地方。
DLRO 10采用了一個大的、明亮的4 ?位數字顯示屏,DLRO 10X擁有一個大的背光LCD顯示頻。通常測試過程會(huì )對被測樣品施加正向和反向電流來消除殘留電壓。平均值結果可在3秒內顯示,基本精確度為0.2%。DLRO 10X顯示了正向電流所得到的值和反向值以及平均值結果。DLRO 10X還可讓用戶設定樣品的最大和最小電阻值,來進行簡單地通過/失敗測試。
測試完成后 DLRO10X會(huì )儲存測試結果和相關的注釋。
為了用戶的操作安全和使用簡易,兩種儀器都采用了一對1.2m測試導線的雙絞盤。有一個探頭帶有LED,與儀器帶有的LED共同顯示所有四個連接正常、試樣兩端存在電壓、試樣放電過程中電流的存在。測試導線的整個系列包含探頭、普通測試夾和開爾文測試夾。
儀器采用鎳氫電池供電,電池組可以相互替換,保證用盡的電池可以在一旁充電而儀器可以使用另一組電池繼續進行測試。雖然電池充滿需要4小時,快速充電模式可在兩個半小時內使用12V電池或交流電將電池充滿90%。電池組自身帶有狀態指示器,不用連接到儀器即可以指示充電狀態。
此外,還提供可選的主電源-DLRO10LPU可用。這使得儀器可以直接從90V到264V,50 / 60 Hz取電,適合用于需要重復測試的應用,例如在生產線上使用。
DLRO 10X使用RS232通信端口將結果實時下載,或者將結果存儲起來以便日后調用。DLRO10X最多可存儲700組測試結果,每個結果注釋在200字以?xún)?。這些結果也可下載到電腦。
測量模式
有多種測量模式可供選擇,由于采用了V2.0硬件,DLRO 10和DLRO 10X均可使用常規、自動、連續和電感模式。DLRO 10會(huì )顯示正反向電流測試的平均值,而DLRO 10X可顯示正反向值和平均值。
常規模式在完成導線連接后,通過按下面板上的Test按鈕開始一次測試。所有四個連接的連續性會(huì )被自動檢查,正反向電流會(huì )自動施加。
自動模式下通過四個探頭對連接的樣品進行正反向電流測試,而后顯示平均值。這個模式在使用絞盤時非常合適。每次探頭從一個試樣上拆除并安裝到另一個試樣測試就會(huì )開始,不需要按下Test按鈕。
連續模式可以對同一個試樣進行多次測量。只需連接測試導線并按下測試按鈕,測試就會(huì )每隔3秒自動刷新直到電路斷開。
電感模式專為測量感性試樣而設計。當測試感性試樣時,必須要等電壓穩定后才能進行測量。這就意味著測試可能持續幾秒也可能持續幾分鐘。測試導線將試樣接緊并按下測試按鈕,儀器就會(huì )給試樣輸入一個電流,然后等待電壓的穩定,在必要的情況下會(huì )增加測試電流。這個過程將會(huì )在探測到的電壓落入15 mV到200 mV的時候終止。而后儀器開始持續讀數,讀數會(huì )慢慢下降直到接近真值。用戶可以在認為結果已經穩定后按下Test結束測試。這種模式測試電流只有正向。
單向模式,只有在DLRO 10X上有此功能,測試時只施加單向電流。這種模式不能消除殘余電動勢但是可以加速測試進程。測試在探頭完成連接后自動開始。
應用
精確測定低電阻的需求是常見并且多樣的,用于貨物驗收,測試接地元件和焊接點的電阻。典型的應用包括但并不局限于以下場合:
開關和斷路器接觸電阻
母線和電纜結點
飛行器框架結點和靜態控制回路
焊接點完整性
電池系統(最高600V)內部連接點
變壓器和電機繞組電阻
鐵軌和管道接觸點
金屬合金、焊接和熔絲電阻
石墨電極和其他合成材料
導線和電纜電阻
發射機天線和避雷器連接
功能和優點
輕巧、小體積及便攜 – 可以在狹窄的地方使用,而不必加長導線或雙人測試
四端電阻法揭示被測物體的真實電阻
明亮的LED(DLRO 10)和LCD(DLRO 10X)顯示屏在各種環境下可視,減少了人為誤差
自動進行正反向電流測試,消除了被測物體的殘余電壓
檢測過量的噪聲,降低了取用錯誤測試結果的可能性
自動探測在P和C回路中的連續性,消除了由于高電阻產生的錯誤的高讀數
電池模塊有一個電池狀態的指示器,可使用戶不用連接儀器就可查看備用電池的狀態
DLRO 10X的RS232接口可以將測試結果實時下載或者存儲作后續調閱
測量模式
DLRO 10: 手動、自動、連續、電感
DLRO 10X: 手動、自動、連續、電感、單向
測量控制
DLRO 10: 全自動
DLRO 10X: 全自動/手動
測量速度
正向及反向電流測試及顯示時間 <3s
顯示
測量:4 1/2 位數字顯示屏LED
量程和安全
DLRO10 LED 顯示
DLRO10X 大型背光 LCD
測試方法
單周期雙向直流比例式測量 – 平均結果顯示
測試電流精度
±10%
測試電流穩定性
每秒<10 ppm
最大測試導線電阻
最大10 A 運行時總共 100 mΩ,與電池狀態無關
電壓表輸入阻抗
>200 kΩ
諧波抑制
電壓導線在工頻100 mV峰值電壓諧波少于1%±20位。如果諧波或噪聲超出這個范圍將顯 示警告標志
數據傳輸
DLRO10X: 實時或從內存通過RS232輸出
數據存儲
DLRO10X: 700 組測試數據
備忘
DLRO10X: 最多200個字符,通過一體化的數字字母鍵盤輸入
電池
7Ah 鎳氫可充電電池
電池壽命
10 A 測試電流下通??蛇M(jìn)行1000次測試
充電
通過外部90 V-260 V, 50/60 Hz充電器或者使用12到15 V直流電源
標準: 2.5小時至90%, 4小時充滿
緩慢充電
+10 °C 到 +45 °C (50 °F 到 113 °F)
運行溫度和濕度
+5 °C 到 +45 °C (41 °F 到 113 °F) 可滿足規程要求
- 10 °C 到 +50 °C (14 °F 到 122 °F) 精度有所下降<90% RH @ 40 °C (104 °F) 不凝結
儲存溫度和濕度
- °C 到 +70 °C (50 °F 到 113 °F) <90% RH @ 40 °C (104 °F) 不凝結
溫度相關性
在5 °C 到 40 °C 范圍內 <0.01% (<0.006% 每 °F 由41°F 到 104 °F)
