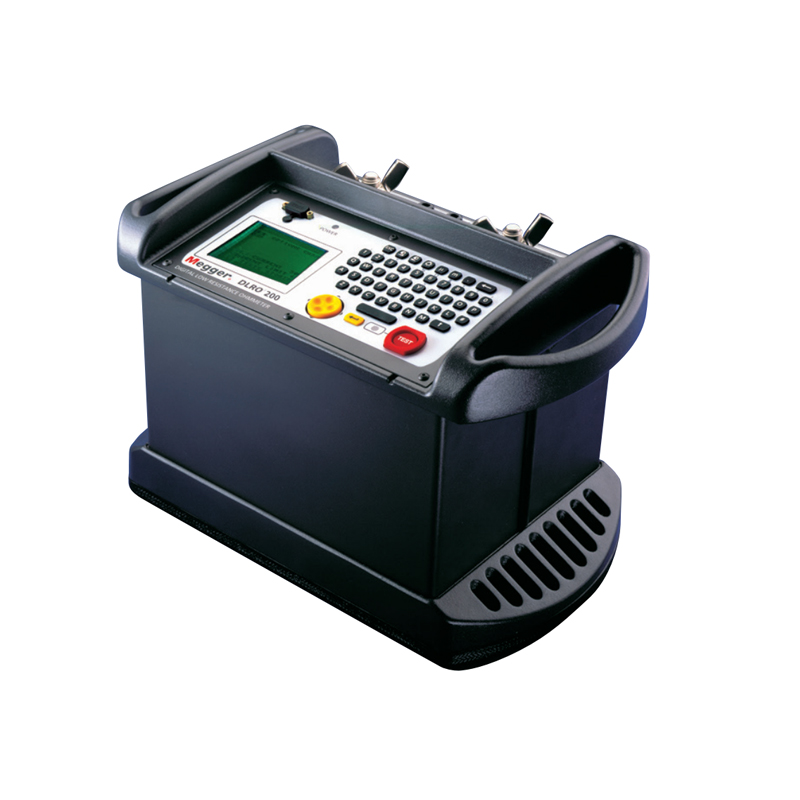

梅凱(梅格)Megger DLRO200數字微歐表(200 A)在大電流下測量0.1 μΩ至1 Ω的電阻。
輕巧,重量少于15kg
測試電流范圍從10A至200 A d.c.
最佳分辨率0.1μΩ
內置內存可存儲高達300個測試結果和注釋
RS232端口下載存儲的結果或實時輸出到打印機
提供完整的16英尺(5米)測試導線和下載軟件
儀器根據負載電阻和電壓可提供10A至最大200A的測試電流,儀器的大屏幕顯示所有進行測試需要的信息、測試參數及測試結果。
產品描述
Megger DLRO200可在大電流下測試0.1μΩ-1Ω的
電阻。
這種多用途的儀器可輸出10A–200A的測試電流(取決于負載電阻和電源電壓)。大的液晶顯示屏提供了所有測試需要的信息,并顯示了所有測試的參數和結果。
DLRO200獨特的設計使其體積和重量都達到最小,儀器本身不到15kg。這種特性使DLRO200適用于工作室、生產線和現場。大電流輸出功能和緊湊的設計使其可以測試斷路器觸點、開關觸點、母線焊接點及其他大電流場合。
DLRO200可存儲300組測試數據,測試完成后可下載至電腦或直接通過RS232端口輸出至打印機。用戶可使用數字字母鍵盤對存儲結果添加備注,更加方便以后辨別測試結果。
除了給結果增加備注,數字字母鍵盤還可以設置測試電流。DLRO200會(huì )自動檢測測試回路的連續性,然后增加測試電流至設定值。鍵盤還可以設置結果的上限和下限值以及測試電流的上限值,通過設置測試電流的上限值可防止過大的電流流過試品。
DLRO200使用了四端測試技術,從而可以抵消測試導線的電阻對結果的影響。
100多年來,「Ducter測試」被用來描述一個簡單的測試,測量非常低的接觸電阻?!窪ucter」最初是Megger制造的低電阻歐姆表的名稱,1908年6月Megger將此名稱注冊,到現在它仍被用作商標。自此,「Ducter」便成為行業標準。
DLRO200有三種操作模式,可從屏幕上簡單的選擇:連續模式可以方便用戶在一段時間內監測試品電阻的變化。連接試品、設置測試電流并按下測試鍵,儀器會(huì )持續地對試品注入設置的電流,每隔兩秒測試試品兩端的電壓,直到再次按下測試鍵或電路斷開。
在常規模式下,連接試品、選擇測試電流并按下測試鍵,儀器會(huì )快速地增加電流至設定值,保持兩秒鐘后下降。整個過程大約持續10秒鐘。
在自動模式下,設定測試電流、連接試品并按下測試鍵后,測試指示燈開始閃爍,意味著儀器進入就緒狀態。只要將電壓測試線連接到試品,測試就會(huì )開始。若要重復測試,只需斷開電壓測試線,然后再連接一次。
測試母線的連接點是自動模式測試的一個很好的例子。將兩條電流測試電纜連接到母線的兩端,保持連接直到測試結束。當電壓探頭施加到母線連接點兩端時,DLRO200探測到四個探針連接完畢,就會(huì )自動進行測試。然后重復測試直到所有連接點都測試完畢。結果會(huì )被自動存儲,可調用至顯示屏或下載。
量程
0.1 μΩ – 999.9 mΩ (取決于電源電壓和測試線電阻)
精度
電壓:±0.5% ± 0.1 mV
電流:±0.5% ± 0.1 A
電阻:300 μΩ –100 mΩ小于1%;100 μΩ – 300 μΩ小于±2%
電流測試電纜電阻(Megger標配)
2 x 5 m 25 mm 2 電流線:8 m
2 x 5 m 50 mm 2 電流線:4 mΩ
2 x 10 m 70 mm 2 電流線:5.4 mΩ
2 x 15 m 95 mm 2 電流線:6 mΩ
最大連續測試時間
200 A @ 20℃超過10分鐘
DLRO200電源滿量程輸出(未濾波直流)
100 – 265 V 50/60 Hz,負載(包含測試電纜) 小于19 mΩ(電源>207 V RMS)或11 mΩ (115 V RMS)
DLRO200-115 V 電源滿量程輸出
100 – 130 V 50/60 Hz, 負載(包含測試電纜) 小于11 mΩ
測試模式
手動、自動、連續
測試時間
手動和自動模式<8秒,連續模式每隔2秒進行測試
顯示
高分辨率帶背光的LCD顯示屏
警示
電流導通LED、接觸不良提示、試品電壓提示、 內存溢出提示、過熱提示
數據傳輸
通過RS232進行實時傳送或下載
存儲
300個測試數據,10 years
備注
最多160字符
量程
10 A – 200 A d.c. *
精確度
±2% ±2 A
電壓表輸入阻抗
>200 kΩ
抗干擾
5 V rms 50 Hz/60 Hz
運行
- 10 – +50 oC (-14 – +122 oF)
儲存
- 25 – +65 oC (-13 – +149 oF)
校正
20 oC
溫度系數
<0.05% per oC
最大濕度
95% 相對濕度不凝結
最高海拔
2000 m
安全標準
IEC61010-1
EMC
IEC61326-1
尺寸
410 x 250 x 270 mm (16.4 x 9.84 x 10.63 ins)
重量
14.5 kg (不包含測試線)(31.97 lbs)
