美國GM DM5E超聲波測厚儀

                                                                              DM5E系列超聲波測厚儀因其在測量穩定性和可重復性方面的良好表現以及適合野外操作的各項優秀設計,得到了石化、電力等行業的廣泛認可。

                                                                              • 最小掃描:最小厚度掃描允許用戶在壁面運行探頭。評估期結束后,將顯示所測量的最小材料厚度。

                                                                              • 最大掃描:除了所顯示的是測量的最大厚度之外,最大厚度掃描與最小厚度掃描是完全一樣的。

                                                                              • 最多可容納50,000個讀數。

                                                                              • 可以通過USB端口將數據傳輸到電腦。

                                                                              查看更多
                                                                              咨詢熱線: 13410391245
                                                                              在線咨詢
                                                                              • 產品概要

                                                                                三種級別

                                                                                DM5E 系列有三種型號,提供三個級別的功能 DM5E Basic, DM5E, DM5E DL


                                                                                DM5E Basic

                                                                                DM5E Basic 的堅固外殼是所有型號的通用外殼。它采用人機工程學設計,包括連續工作 60 小時的AA蓄電池在內,重量?jì)H為223g。這種基本型號符合 EN 15317 的規范,具有 LCD數據顯示功能,該顯示在一切照明條件下均背光可見。儀器操作由一只手通過用戶友好型界面完成。該設備是一種密封、水密且防塵的薄膜式鍵盤,配有最少的功能鍵和方向鍵。通過菜單導航讓操作簡單而直觀。


                                                                                這種基本機型融合了包括最小/最大值捕獲、B-Scan(B 掃描)生成、報警以及差動厚度測量等多種功能,實現了測量厚度與標稱厚度的快速比較。


                                                                                DM5E


                                                                                DM5E 融入了 DM5E Basic 的所有功能,同時提供 DUAL MULTI 操作模式。該工作模式已運用于 GE 先前的腐蝕測厚儀,在通過涂層測量金屬厚度方面作用突出。無需去除測量點處的涂層,節省了時間和成本。用戶可以在現場將 DM5E Basic 升級到 DM5E。


                                                                                DM5E DL


                                                                                DM5E DL 與 DM5E 相似,只是增加了支持網格數據文件格式的內置數據記錄儀。數據記錄儀可容納多達 50,000 個記錄。文件可以通過 Mini USB 通信端口傳輸到個人計算機上。也可以通過宏指令將文件直接導成 Microsoft Excel 格式。文件名和注釋的所有字母數字數據直接通過鍵盤輸入?;竞蜆藴市投伎稍诂F場升級為 DL 型。

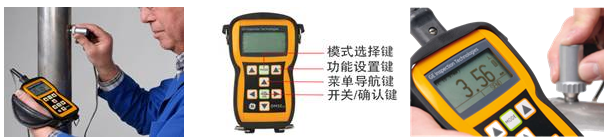

                                                                                用戶友好型操作員界面

                                                                                所有型號的 DM5E 均具有相同的用戶友好型操作員鍵盤界面。該界面具有一個中央模式鍵、一個校準/開關鍵、兩個用于激活和設置功能控制的功能方向鍵,以及四個用于調整參數值和瀏覽直觀單級菜單的方向鍵。通過鍵盤可以訪問儀器的所有校準、設置以及測量顯示模式。使用 DL 型時,用戶可以通過文件顯示模式在文件中創(chuàng )建和存儲厚度讀數。所有校準均通過菜單完成,操作員將被指導進行各步操作。配有一個內置校準提示儀,可以將其設置為在規定的測量次數或給定的時間段后提示用戶進行校準。


                                                                                新型高性能探頭

                                                                                現已針對 DM5E 系列開發出一套新型的超聲波探頭,使儀器即使在極高的溫度下工作也具有最佳的性能。DA5xx系列符合歐標EN15317,其包括一個通用的 5 MHz 標準探頭、一個高穿透性的 2MHz 探頭,以及一個 7.5MHz Fingertip(指尖)探頭。新開發的 5MHz 高溫探頭的工作溫度范圍為 -10°C 到 +204°C(探頭標準工作溫度為 70°C )。


                                                                                透過涂層測量厚度

                                                                                DM5E 和 DM5E DL 都能進行 Dual Multi 測量(穿過涂層測量)。實際上,要進行厚度測量的所有組件和結構都將帶有某種保護涂層。使用傳統方法進行測量時,這些涂層(包括油漆)大大增加了底層金屬厚壁測量的誤差。此外,去除涂層以及以后再加上涂層也會(huì )花費相當多的成本和時間。使用經過現場驗證的 Dual Multi 功能就無需去除任何保護涂層。它只需要選擇 Dual Multi 模式,將探頭放在相應位置進行測量。


                                                                                靈活的數據處理

                                                                                DM5E DL 配有內置數據記錄儀,它能夠將多達 50,000 條記錄存儲在網格文件和線性文件中。這使得測量數據可以進一步處理。使用我們提供的 UltraMATE 軟件可以將測量數據文件從儀器傳輸到個人計算機中,在個人計算機中存儲,需要時打印成不同的固定格式報告。通常情況下,這些報告可能為彩色直方圖,其中測量值的范圍采用彩色編碼,或者用彩色高亮顯示已超過最小/最大限值分布。數據也可以粘貼到 Windows 剪切板中以便傳輸到數據表和文字處理應用程序中。


                                                                                多種測量顯示

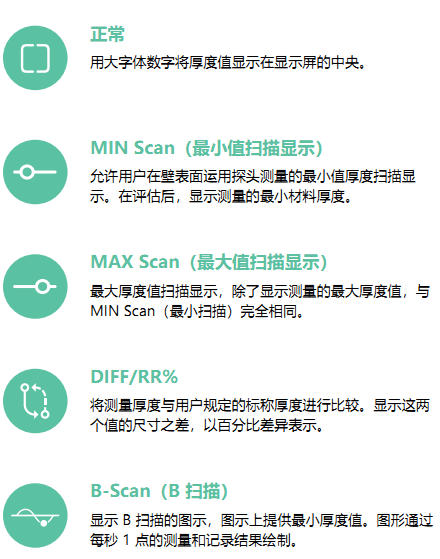

                                                                                所有類型的 DM5E 均提供多種測量顯示,其中包括:



                                                                                應用:

                                                                                DM5E系列超聲波測厚儀因其在測量穩定性和可重復性方面的良好表現以及適合野外操作的各項優秀設計,得到了石化、電力等行業的廣泛認可。DM5E非常適合在惡劣的工作環境下運行,用于測量管道、壓力容器及儲罐的剩余壁厚,因此又被稱為壁厚測量?jì)x或腐蝕測厚儀。


                                                                                特點:

                                                                                透過涂層測量模式:


                                                                                很多情況下,要進行厚度測量的部件都帶有某種保護層,比如防銹漆。使用傳統方法進行測量時,這些涂層會(huì )大大增加了厚壁測量的誤差,而除去涂層以及以后再加上涂層需要花費相當多的成本和時間。DM5E具有透過涂層測量金屬厚度功能,不用除去涂層即可直接讀取金屬管壁的厚度,大大節省了用戶的時間和成本。


                                                                                適合野外作業:

                                                                                低功耗,使用2節AA電池可持續工作60小時;重量輕,含電池僅233克;可單手操作的友好界面;帶防水性和防塵膜的鍵盤和帶背光液晶顯示。


                                                                              • 型號及配件
                                                                              • 技術指標

                                                                                工作原理

                                                                                超聲波脈沖回波法

                                                                                測量模式

                                                                                取決于探頭和材料,在始脈沖和一次底波的測量模式下,0.60毫米到508毫米(0.025英寸到20.00英寸);在雙層測量模式下,2.00毫米到127.0毫米

                                                                                分辨率

                                                                                0.01毫米默認?-?可選0.01,0.1毫米(0.001英寸默認?-?可選擇0.001,0.01英寸)

                                                                                材料聲速范圍

                                                                                0.508到18.699毫米/毫秒(0.0200到0.7362英寸/毫秒)

                                                                                材料速度分辨率

                                                                                1米/秒(0.0001英寸/毫秒)

                                                                                單位

                                                                                英寸或毫米

                                                                                校準

                                                                                單點校準、用試塊校準和不用試塊校準、兩點校準

                                                                                脈沖發生器

                                                                                激勵脈沖:?尖脈沖發生器??電壓:120伏加載到50歐姆負載,使用20兆赫示波器

                                                                                接收器

                                                                                帶寬500千赫到12兆赫@ -3dB,增益自動增益控制

                                                                                液晶屏

                                                                                高分辨率圖形液晶顯示屏,64×128像素,53.0毫米×27.0毫米,背光和對比度可調

                                                                                更新速率

                                                                                4赫茲或8赫茲,用戶可選擇,24赫茲掃描模式捕捉率

                                                                                厚度顯示

                                                                                5位數字,標準查看模式或B-掃描查看模式

                                                                                耦合顯示

                                                                                實心和空心讀數指示耦合或非耦合狀態

                                                                                報警設置

                                                                                最小和最大的報警范圍為0.25毫米到508毫米(0.010英寸20.00英寸)當報警器啟用和違規時,實心和空心讀數交替

                                                                                電池

                                                                                2?節“AA”電池,約60小時。

                                                                                儀器關閉

                                                                                可選擇“ALWAYS ON”(始終開啟)或在?5、10、15、30?分鐘無操作后“AUTO OFF”(自動關閉)

                                                                                語言

                                                                                可選擇英語、德語、法語、西班牙語、意大利語、俄語、日語和中文

                                                                                探頭接口

                                                                                雙Lemo 00,

                                                                                I/O

                                                                                迷你USB連接個人電腦(僅DL型)

                                                                                溫度

                                                                                工作溫度?-10°C?到?+50°C?存儲溫度?-20°C?到?+60°C

                                                                                重量

                                                                                223克(0.597磅)含電池

                                                                                重體積

                                                                                138毫米×32毫米×75毫米

                                                                                沖擊

                                                                                IEC68-2-27 Ea,根據Mil Std 810C?方法?516.2?程序I,每軸6次15克11毫秒脈沖半正弦波

                                                                                防護等級

                                                                                IEC529/IP54,防塵/防滴水,依據IEC 529對IP54分類的規定
