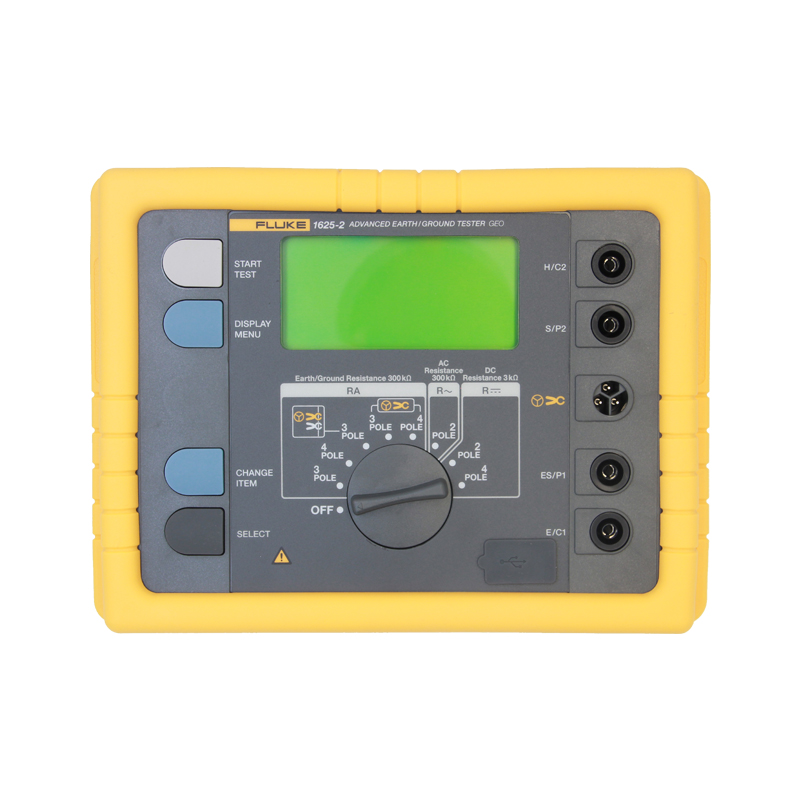

福祿克Fluke 1625-2/1625-2KIT接地電阻測試儀

                                                                              福祿克Fluke 1625-2/1625-2KIT接地電阻測試儀只需使用鉗口即可測量接地回路電阻。使用這種測量方法時，將兩個鉗口夾在接地棒上，每個鉗口均連接至測試儀。完全無需使用接地樁。

                                                                              • 三極和四極電位降（使用地樁）

                                                                              • 四極土壤電阻率測試（使用地樁）

                                                                              • 選擇性測試（使用地樁和 1 個鉗口）

                                                                              • 無樁測試（僅使用 2 個鉗口）

                                                                              查看更多
                                                                              咨詢熱線： 13410391245
                                                                              在線咨詢
                                                                              • 產品概要

                                                                                福祿克Fluke 1625-2/1625-2KIT接地電阻測試儀只需使用鉗口即可測量接地回路電阻。使用這種測量方法時，將兩個鉗口夾在接地棒上，每個鉗口均連接至測試儀。完全無需使用接地樁。其中一個鉗口感應已知固定電壓，另一個鉗口測量電流。然后，測試儀會(huì )自動測定接地棒的電阻。這種測試方法僅適用于受測建筑物或構筑物中有接地系統的情況，不過大多數情況都是如此。如果只有一條通路接地，如許多住宅應用中所采用，無樁測試法無法提供可接受的數值，則必須使用電位降測試法。


                                                                                采用無樁測試時，無需斷開接地棒 - 保持結合的接地系統在測試中的完整性即可。如今無需再花費時間為系統上的接地棒放置和連接地樁，這能夠節約大量的時間。在一些您之前從未考慮過的位置，您也可以執行接地測試，包括建筑物內部、電纜塔或任何您無法接觸到土地的位置。


                                                                                Fluke 1625-2 KIT 接地電阻測試儀能夠通過 USB 端口存儲和下載數據。  一流的配件有助于簡化和加快測試時間。

                                                                                • 三極和四極電位降接地電阻回路測試

                                                                                • 四極土壤電阻率測試

                                                                                • 使用 1 個鉗口進行的選擇性接地棒測試

                                                                                • 使用 2 個鉗口進行的無樁接地棒測試

                                                                                • IP56 防護等級滿足戶外使用

                                                                                • 硬質攜帶箱

                                                                                • USB 數據存儲和傳輸


                                                                                而且，該測試儀易于使用。每一次測試時，測試儀都會(huì )提示您所需使用的地樁或鉗口；大尺寸旋轉開關確保您即使戴著手套也能操作。


                                                                              • 型號及配件

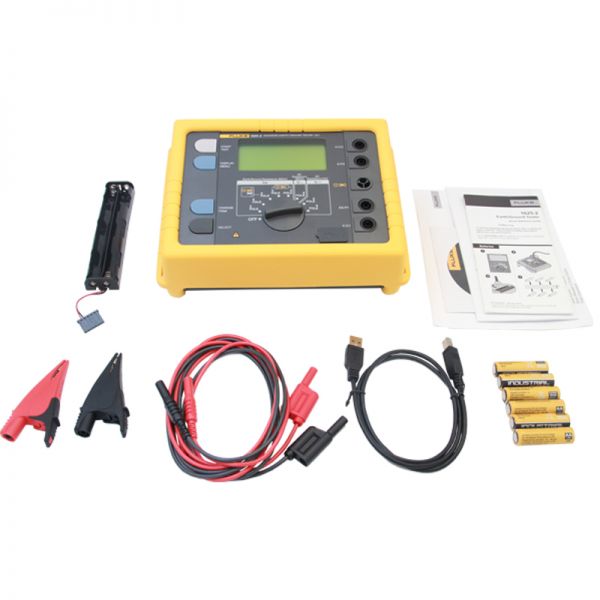

                                                                                Fluke 1625-2

                                                                                接地電阻測試儀

                                                                                用戶手冊

                                                                                電池

                                                                                快速參考指南

                                                                                USB 電纜

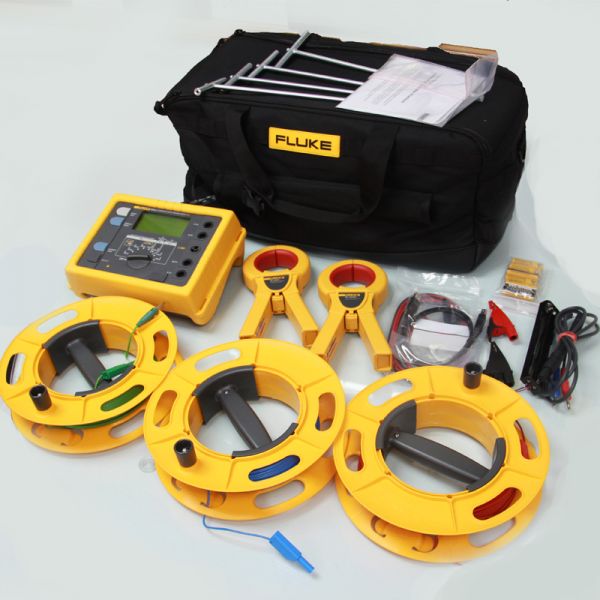

                                                                                Fluke 1625-2 KIT

                                                                                接地電阻測試儀

                                                                                用戶手冊

                                                                                電池

                                                                                快速參考指南

                                                                                USB 電纜

                                                                                2 個鉗口

                                                                                C1620 專業攜帶箱

                                                                                4 個接地樁

                                                                                3 個電纜盤

                                                                              • 技術指標

                                                                                存儲器

                                                                                通過 USB 端口可訪問內部存儲器存儲的多達 1500 條記錄

                                                                                測量功能

                                                                                干擾電壓和頻率、含/不含夾式電流互感器的三極和四極接地電阻、二極交流電阻、二極和四極直流電阻

                                                                                顯示屏

                                                                                4 數位（2999 數位） - 7 段液晶顯示屏（可視性提高）

                                                                                操作

                                                                                中央旋轉開關和功能鍵

                                                                                工作溫度

                                                                                -10 °C 至 50 °C（14 °F 至 122 °F）

                                                                                存放溫度

                                                                                -30 °C 至 60 °C（-22 °F 至 140 °F）

                                                                                溫度系數

                                                                                ± 讀數的 0.1% /°C <18 °C >28 °C

                                                                                防護類型

                                                                                按照 EN60529，殼體防護等級為 IP56；電池蓋防護等級為 IP40

                                                                                最大電壓

                                                                                警告 – 插口 "鉗口" 至插口 E、ES、S 或 H

                                                                                Urms?= 0 V

                                                                                插口 E、ES、S 或 H 相互之間任意組合，最大Urms?= 250 V（屬于誤用）

                                                                                安全性

                                                                                采用雙重和/或加強絕緣保護。對地最大50 V（按照 IEC61010-1）。污染等級 2

                                                                                質量標準

                                                                                按照 DIN ISO 9001 標準開發、設計和生產

                                                                                外場影響

                                                                                符合 DIN 43780 (8/76)

                                                                                輔助電源

                                                                                6 x 1.5 V 堿性電池（IEC LR6 或 AA 型）

                                                                                電池壽命范圍

                                                                                使用 IEC LR6/ AA 型：通常為3,000 次測量 (RE+RH?≤ 1 kΩ)

                                                                                使用 IEC LR6/ AA 型：通常為6,000 次測量 (RE?+ RH?> 10 kΩ)

                                                                                尺寸（寬 x 高 x 深）

                                                                                250 x 133 x 187 mm (9.75 x 5.25 x 7.35 in)

                                                                                重量

                                                                                ≤ 1.1 kg (2.43 lb)（不含附件）；7.6 kg (16.8 lb)（攜帶箱中含附件和電池）

                                                                                外殼材料

                                                                                聚酯

                                                                                測量誤差極限：方法

                                                                                全波整流

                                                                                測量范圍

                                                                                1 V 至 50 V

                                                                                顯示范圍

                                                                                0.0 V 至 50 V

                                                                                分辨率

                                                                                0.1 V

                                                                                頻率范圍

                                                                                交流/直流 45 Hz 至 400 Hz 正弦波

                                                                                精度

                                                                                ±（讀數的 5% + 5 位數）

                                                                                測量序列

                                                                                約 4 次測量/秒

                                                                                內阻

                                                                                約 1.5 MΩ

                                                                                最大過載

                                                                                Urms?= 250 V

                                                                                測量誤差極限：方法

                                                                                測量干擾電壓的振蕩周期

                                                                                測量量程

                                                                                6.0 Hz 至 400 Hz

                                                                                顯示范圍

                                                                                16.0 Hz 至 299.9 Hz 至 999 Hz

                                                                                分辨率

                                                                                0.1 Hz 至 1 Hz

                                                                                量程

                                                                                1 V 至 50 V

                                                                                精度

                                                                                ±（讀數的 1% + 2 位數）

                                                                                測量方法

                                                                                按照 IEC61557-5 標準用探針測量電流和電壓

                                                                                開路電壓

                                                                                20/48 V，交流

                                                                                短路電流

                                                                                250 mA（交流）

                                                                                測量頻率

                                                                                手動或自動選擇 94、105、111 和 128 Hz(AFC)，在函數 R1 中為 55 Hz

                                                                                噪聲抑制

                                                                                120 dB（16 2/3、50、60 和 400 Hz）

                                                                                對地最大過載

                                                                                Urms?= 250 V

                                                                                測量量程

                                                                                0.020 Ω 至 300 kΩ

                                                                                顯示范圍

                                                                                0.001 Ω 至 2.999 Ω

                                                                                3.00 Ω 至 29.99 Ω

                                                                                30.0 Ω 至 299.9 Ω

                                                                                0.300 kΩ 至 2.999 kΩ

                                                                                3.00 kΩ 至 29.99 kΩ

                                                                                30.0 kΩ 至 299.9 kΩ

                                                                                分辨率

                                                                                0.001 Ω

                                                                                0.01 Ω

                                                                                0.1 Ω

                                                                                1 Ω

                                                                                10 Ω

                                                                                100 Ω

                                                                                精度

                                                                                ±（讀數的 2% + 2 位數）

                                                                                操作誤差

                                                                                ±（讀數的 5% + 5 位數）

                                                                                測量時間

                                                                                固定頻率時通常為 8 秒使用自動頻率控制，最大 30 秒，完成所有測量頻率循環

                                                                                由于探針和輔助接地電極的電阻導致的附加誤差

                                                                                RH(RS?+ 2000 Ω)/RE?x 1.25 x 10-6% + 5 位數

                                                                                RH?和 RS?測量誤差

                                                                                固定頻率時通常為RE?+ RS?+ RH?的 10%

                                                                                最大探針電阻

                                                                                ≤ 1 MΩ

                                                                                最大輔助接地電極電阻

                                                                                ≤ 1 MΩ

                                                                                -

                                                                                如果誤差處于 IEC61557-5 要求的限定范圍之內，則會(huì )自動檢查。

                                                                                如果由于某些條件的影響，導致測量探針、輔助接地電極和接地電阻后的測量誤差超過 30%，顯示屏將顯示警告符號并提示 RS 或 RH 過高。

                                                                                Umeas?= 48 V 時的 RH

                                                                                < 300 Ω

                                                                                < 6 Ω

                                                                                < 60 Ω

                                                                                < 600 Ω

                                                                                Umeas?= 20 V 時的 RH

                                                                                < 250 Ω

                                                                                < 2.5 kΩ

                                                                                < 25 kΩ

                                                                                < 250 kΩ

                                                                                分辨率

                                                                                1 mΩ

                                                                                10 mΩ

                                                                                100 mΩ

                                                                                1 Ω

                                                                                測量方法

                                                                                按照 EN61557-5 標準用探針測量電流和電壓，并用額外的變壓器測量單個支路中的電流。

                                                                                開路電壓

                                                                                20/48 V，交流

                                                                                短路電流

                                                                                250 mA（交流）

                                                                                測量頻率

                                                                                手動或自動選擇 94、105、111 和 128 Hz (AFC)，55 Hz (R1)

                                                                                噪聲抑制

                                                                                120 dB（162/3、50、60 和 400 Hz）

                                                                                對地最大過載

                                                                                對地最大Urms?= 250 V（將不會(huì )啟動測量）

                                                                                測量量程

                                                                                0.020 Ω 至 300 kΩ

                                                                                顯示范圍

                                                                                0.001 Ω 至 2.999 Ω

                                                                                3.00 Ω 至 29.99 Ω

                                                                                30.0 Ω 至 299.9 Ω

                                                                                0.300 kΩ 至 2.999 kΩ

                                                                                3.00 kΩ 至 29.99 kΩ

                                                                                30.0 kΩ 至 299.9 kΩ

                                                                                分辨率

                                                                                0.001 Ω

                                                                                0.01 Ω

                                                                                0.1 Ω

                                                                                1 Ω

                                                                                10 Ω

                                                                                100 Ω

                                                                                精度

                                                                                ±（讀數的 7% + 2 位數）

                                                                                操作誤差

                                                                                ±（讀數的 10% + 5 位數）

                                                                                由于探針和輔助接地典型電極電阻導致的附加誤差

                                                                                RH(RS?+ 2000 Ω)/RETOTAL?x 1.25 x 10-6% + 5 位數

                                                                                RH?和 RS?測量誤差

                                                                                固定頻率時通常為RETOTAL?+ RS?+ RH?的 10%

                                                                                測量時間

                                                                                固定頻率時通常為8 秒使用自動頻率控制，最大 30 秒，完成所有測量頻率循環。

                                                                                待測單個支路的最小電流

                                                                                0.5 mA 使用互感器 (1000:1)

                                                                                0.1 mA 使用互感器 (200:1)

                                                                                通過互感器的最大干擾電流

                                                                                3 A 使用互感器 (1000:1)

                                                                                -

                                                                                1. 使用推薦的電流鉗/互感器。

                                                                                測量方法

                                                                                測量電流和電壓

                                                                                測量電壓

                                                                                20 V 交流電壓，矩形脈沖

                                                                                短路電流

                                                                                > 250 mA（交流）

                                                                                測量頻率

                                                                                手動或自動選擇 94、105、111 和 128 Hz (AFC)

                                                                                測量量程

                                                                                0.020 Ω 至 300 kΩ

                                                                                顯示范圍

                                                                                0.001 Ω 至 2.999 Ω

                                                                                3.00 Ω 至 29.99 Ω

                                                                                30.0 Ω 至 299.9 Ω

                                                                                300 Ω 至 2999 Ω

                                                                                3.00 kΩ 至 29.99 kΩ

                                                                                30.0 kΩ 至 299.9 kΩ

                                                                                分辨率

                                                                                0.001 Ω

                                                                                0.01 Ω

                                                                                0.1 Ω

                                                                                1 Ω

                                                                                10 Ω

                                                                                100 Ω

                                                                                精度

                                                                                ±（讀數的 2% + 2 位數）

                                                                                操作誤差

                                                                                ±（讀數的 5% + 5 位數）

                                                                                測量時間

                                                                                通常為 6 秒

                                                                                最大干擾電壓

                                                                                24 V，超過 24 V 無法啟動測量

                                                                                最大過載

                                                                                Urms?最大值= 250 V

                                                                                測量方法

                                                                                可按照 IEC61557-4 進行電流-電壓測量

                                                                                測量電壓

                                                                                直流 20 V

                                                                                短路電流

                                                                                250 mA DC

                                                                                測量值的公式

                                                                                對于四極測量，可延長 H、S、ES 導線而不會(huì )產生附加誤差。

                                                                                導線 E 中的電阻 > 1 ? 時，可導致 5m ?/? 的附加誤差。

                                                                                測量量程

                                                                                0.020 Ω 至 300 kΩ

                                                                                顯示范圍

                                                                                0.001 Ω 至 2.999 Ω

                                                                                3.00 Ω 至 29.99 Ω

                                                                                30.0 Ω 至 299.9 Ω

                                                                                300 Ω 至 2999 Ω

                                                                                3.0 kΩ 至 29.99 kΩ

                                                                                30.0 kΩ 至 299.9 kΩ

                                                                                分辨率

                                                                                0.001 Ω

                                                                                0.01 Ω

                                                                                0.1 Ω

                                                                                1 Ω

                                                                                10 Ω

                                                                                100 Ω

                                                                                精度

                                                                                ±（讀數的 2% + 2 位數）

                                                                                操作誤差

                                                                                ±（讀數的 5% + 5 位數）

                                                                                測量序列

                                                                                約 2 次測量/秒

                                                                                測量時間

                                                                                通常為 4 秒，包括極性反轉（二極或四極）

                                                                                最大干擾電壓

                                                                                直流或交流電壓 ≤3 V，超過 3 V 無法啟動測量

                                                                                最大感應率

                                                                                2 Henry

                                                                                最大過載

                                                                                Urms?= 250 V

                                                                                -

                                                                                在函數 RE 三極、RE 四極（鉗口）、R 交流和 R 直流二極中，可以打開測量導線電阻的補償 (RK)

                                                                                測量值的公式

                                                                                R顯示?= R測量?- R補償2

                                                                                -

                                                                                2. 設定點輸入值 RK = 0.000 Ω，通過調整測量在 0.000 至 29.99 Ω 范圍內變化。

                                                                                開關檔位

                                                                                RA 四極（雙鉗口，無樁）

                                                                                分辨率

                                                                                0.001 Ω 至 0.1 Ω

                                                                                測量量程

                                                                                0.02 Ω 至 199.9 Ω

                                                                                精度

                                                                                ±（讀數的 7% + 3 位數）

                                                                                操作誤差

                                                                                ±（讀數的 10% + 5 位數）

                                                                                測量電壓

                                                                                Vm = 48 V 交流（初級電壓）

                                                                                測量頻率

                                                                                128 Hz

                                                                                噪聲電流 (IEXT)

                                                                                最大IEXT = 10 A（交流）(RA < 20 Ω)

                                                                                對地最大IEXT = 2 A（交流）(RA > 20 Ω)

                                                                                -

                                                                                測量原理：使用兩個電流互感器對閉合環路中的電阻進行無樁測量。

                                                                                自動量程選擇。

                                                                                僅當按照指定的最小距離使用推薦的電流鉗進行測量時，有關無樁接地回路測量的信息才有效。
