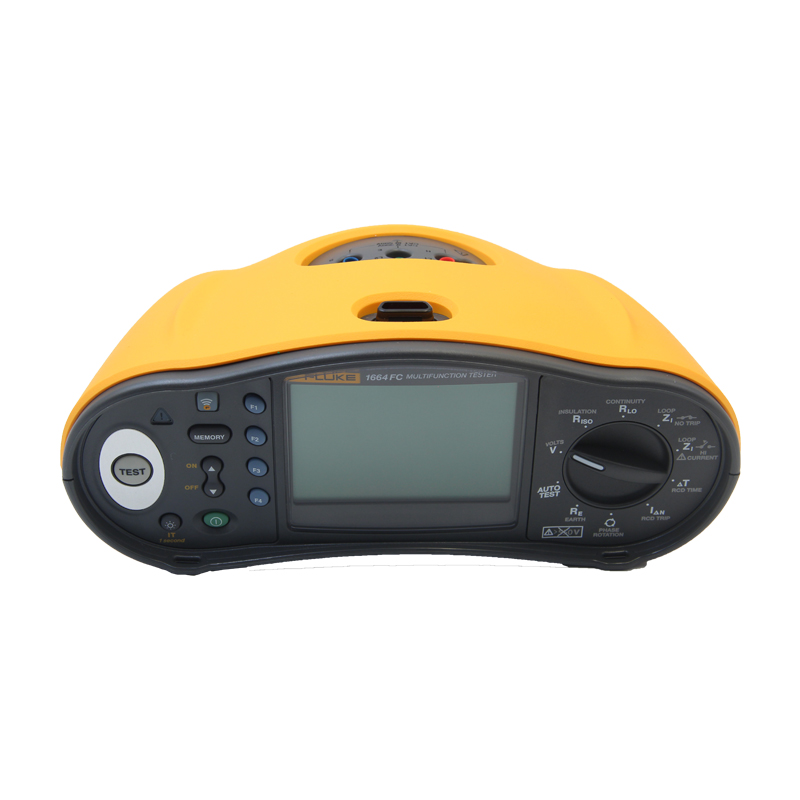

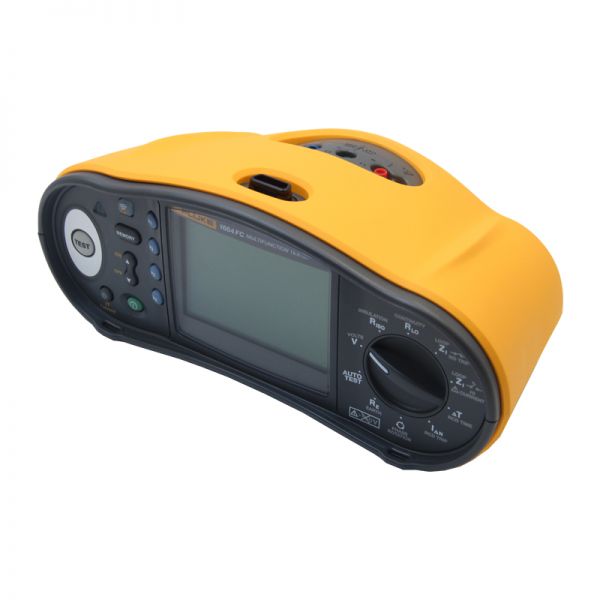

福祿克Fluke 1664FC安裝測試儀使您可以遵守所有當地法規快速高效地進行測試,對可能會(huì )在無意中連接至被測系統的設備提供保護,并可以通過智能手機輕松分享測試結果。
自動測試功能可測試線路/回路阻抗、RCD 脫扣電流/脫扣時間,通過單一連接并按一下按鈕即可進行絕緣測試。
附帶大電流回路模式。與在非脫扣模式下測試 RCD 回路相比,測量速度更快。
Z-max 存儲(回路測試)– 易于評估最大回路測試值。
獨特的調零適配器,便于快速、始終可靠和精確地測試導線和電源線補償。
使用電源線快速測量 L-N、L-PE 和 N-PE 之間的電壓。無需更改測量連接。
同時測量 RCD 脫扣電流和脫扣時間(AC 型和 A 型 RCD)。
同時提供兩個測量值并提供雙顯示。同時測量并顯示 PEFC 或 PSC 及回路阻抗,節省時間。
環路測試 - 用功能鍵選擇所需的輸入插座 - 無需交換測試導線。
自動啟動回路及 RCD 測試 – 電源電壓一穩定即開始測試。
Earth Volt Touchpad 可檢測大于 50 V 的接地電壓升高,指示潛在的危險情況。
隨附采用安全設計的 SureGrip? 測試導線和線夾,為用戶提供舒適、可靠的握持和一致的結果。
旋鈕清晰指示選定的功能,所有操作匯集一處,沒有復雜的多級菜單。
帶背光的大顯示屏,清晰的符號及超寬視角,便于輕松安全地讀數。
通過/失敗指示(RCD 測試結果)。
RCD 變流模式允許自定義設置。
回路電阻與線路電阻達到 mΩ 分辨率。
測試平穩直流靈敏 RCD(B 型)。
3 層擴展內存。
使用通斷性測試電流測量電機繞組。
可承受 1 米墜落。
小巧輕便(小于 1.3 kg)并隨附加厚背帶,可騰出雙手進行全天測試。
保護設備,無線共享結果,輕輕一觸便可執行七項測試
Fluke 1664 FC 安裝測試儀具有“絕緣預測試”功能。如果測試儀檢測到設備已連接至被測系統,它會(huì )停止絕緣測試,幫助避免意外損壞。1664 FC 還支持使用 Fluke Connect ?,所以,您可以將測試結果發送至智能手機,與其他人進行協作。利用自動測試功能,按一下按鈕即可執行七項測試,減少手動連接的次數并降低出錯概率。
保護設置。避免代價高昂的錯誤。
Fluke 1664 FC 安裝測試儀是具有“絕緣預測試”功能的測試儀,其可對潛在錯誤進行警告,避免造成嚴重、代價高昂的后果。如果測試儀檢測到設備已連接至被測系統,它會(huì )停止絕緣測試并提供視覺警告。這有助于避免意外損壞外部設備,讓用戶始終安心滿意。
隨時隨地實現共享。
即使您和您的團隊不在同一位置也可保持及時聯系。Fluke Connect 允許 F1664 FC 安裝測試儀將測試結果發送至智能手機,您可以與其他人進行聯絡(luò )及協作。讓您的團隊看到您所看到的信息,您無需離開現場便可獲得批準。
隨時隨地檢索存儲的結果
無論您在辦公室還是在現場,均可通過 FlukeCloud? 存儲檢索保存的結果,實時做出決定。此外,您還可以將數據導入 Fluke DMS 進行處理并生成證書。而且,您還可以獲得世界一流的數據保護。安全,可靠,快速,精確。一切均源自 Fluke Connect 的強大功能。
自動測試功能可將測試時間縮短高達 40%
自動測試可在一個序列中執行 5 項必要的安裝測試,確保遵守當地的安裝法規。它可以減少手動連接次數,降低出錯概率,與之前的 Fluke 型號相比,測試時間可以縮短高達 40%。
FLUKE 1664FC
Fluke 1664 FC 多功能安裝測試儀
6 節 AA (IEC LR6) 電池
C1600 硬質便攜包
調零適配器
大負載電源線
STD 標準測試導線組
C1600 硬質便攜包
加厚背帶和腰帶
快速參考指南
TP165X 遠程控制探頭和導線
量程
500 V
分辨率
0.1 V
45 Hz 至 66 Hz 的精度
0.8% + 3
輸入阻抗
360 kΩ
過載保護
660 V 真有效值
量程(自動切換量程)
20 Ω / 200 Ω / 2000 Ω
分辨率
0.01 Ω / 0.1 Ω / 1 Ω
開路電壓
>4 V
測試電壓
50-100-250-500-1000 V
測試電壓精度(在額定測試電流條件下)
+10%、-0%
測試電壓
50 V
100 V
250 V
500 V
1000 V
絕緣電阻量程
20 MΩ / 50 MΩ
20 MΩ / 100 MΩ
20 MΩ / 200 MΩ
20 MΩ / 200 MΩ / 500 MΩ
20 MΩ / 200 MΩ / 1000 MΩ
分辨率
0.01 MΩ / 0.1 MΩ
0.01 MΩ / 0.1 MΩ
0.01 MΩ / 0.1 MΩ
0.01 MΩ / 0.1 MΩ / 1 MΩ
0.01 MΩ / 0.1 MΩ / 1 MΩ
測試電流
1 mA @ 50 kΩ
1 mA @ 100 kΩ
1 mA @ 250 kΩ
1 mA @ 500 kΩ
1 mA @ 1 MΩ
量程
10 Ω / 0.001 Ω / 大電流 mΩ 模式
分辨率
0.01 Ω / 0.1 Ω / 1 Ω
量程
1000 A / 10 kA (50 kA)
分辨率
1 A / 0.1 kA
計算
將電源電壓測量值分別除以回路 (L-PE) 電阻或線路 (L-N) 電阻測量值,即可計算出潛在的接地故障電流 (PEFC) 或潛在的短路電流 (PSC)。
RCD 類型
AC1
G2、S3
型號 1664
A、AC、B?="5"、S
備注
1AC 響應
2通常無延時
3延時
="4"脈沖信號響應
="5"平穩直流信號響應
電流設置1
10-30-100-300-500-1000 mA – VAR
10-30-100 mA
乘數
x ?、x 1
x 5
測量范圍G 型 RCD
310 ms
50 ms
測量范圍S 型 RCD
510 ms
160 ms
備注
11000 mA(僅限于 AC 型)
最大 700 mA(在 VAR 模式下,A 型)
VAR 模式不適用于 B 型。
電流量程
RCD 額定電流的 30% 至 110%1
步長
IΔN2 的 10%
保持時間G 型
300 ms/步長
保持時間S 型
500 ms/步長
測量精度
±5%
指定的脫扣電流范圍 (EN 61008-1)
50% 至 100%(AC 型)
35% 至 140%(A 型)(>10 mA)
35% 至 200%(A 型)(≤10 mA)
50% 至 200%(B 型)
25%(B 型)
備注
130% 至 150%(A 型)IΔN > 10 mA
30% 至 210%(A 型)IΔN = 10 mA
20% 至 210%(B 型)
量程
200 Ω / 2000 Ω
分辨率
0.1 Ω / 1Ω
頻率
128 Hz
輸出電壓
25 V
尺寸(長 x 寬 x 高)
10 x 25 x 12.5 cm
重量(含電池)
1.3 Kg
電池規格、數量
AA 型,6 ea。
密封等級
IP-40
安全性
符合 EN/IEC 61010-1 和 EN/IEC 61010-2-034
過壓
CAT III / 500V、CAT IV 300V
性能
EN61557-1 至 EN61557-7 和 EN61557-10
