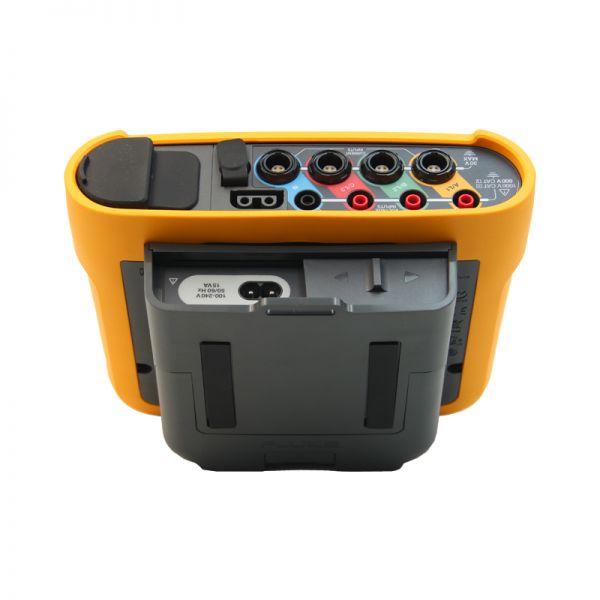

福祿克Fluke 1736 和 1738三相電能質量記錄器儀

                                                                              福祿克Fluke 1736 和 1738 三相電能質量記錄器儀是多用途、兼容 Fluke Connect 的三相電能記錄儀,用于執行能量、負載和電力質量研究

                                                                              • 主要測量:自動捕獲和記錄電壓、電流、功率、諧波和關聯電能質量值

                                                                              • 儀器供電方便:直接從測量電路給儀器供電

                                                                              • 應用軟件:下載并分析能耗和電能質量健康狀況的每個細節,并使用集成的電能質量健康狀況摘要來了解系統健康狀況

                                                                              查看更多
                                                                              咨詢熱線: 13410391245
                                                                              在線咨詢
                                                                              • 產品概要

                                                                                Fluke 1736 和 1738 三相電能質量記錄儀具有 Fluke Connect? 移動應用程序和桌面軟件的兼容性,讓您獲得所需數據,從而實時做出重要的電能質量和能耗決策。1736 和 1738 可以進行電能量分析和基本電能質量記錄,是理想的測試工具,自動獲取和記錄超過 500 個電能質量參數,讓您對所需數據有更優的可視性,以?xún)?yōu)化系統可靠性并節省資金。借助 Fluke 1738 高級電能質量記錄儀,您可以使用增強的“電能質量健康狀況概要”(EN50160) 功能來執行高級分析,讓您快速了解電氣系統的總體健康狀況。電能質量健康狀況概要是基于詳細電能質量測量對已記錄的數據執行的評估,其中包括可視化事件波形捕獲,讓您對所需數據擁有更好的可視性,以?xún)?yōu)化系統的可靠性并節省電費。


                                                                                借助優化的用戶界面、柔性電流探頭和智能測量檢定功能,您可以通過檢定和糾正常見連接錯誤來減少測量錯誤,使得設置比以往更方便,降低測量不確定性。通過 Fluke Connect? 應用遠程訪問數據并與您的團隊共享,讓您可以保持更安全的工作距離并實時做出重要決策,減少對使用防護裝備、實地到現場檢查的需要。您還可以使用隨附的 Fluke Energy Analyze Plus 軟件包,便捷地為測量結果繪制圖表,幫助識別問題并創(chuàng )建詳細報告。作為選擇性的功能,您還可以創(chuàng )建 IEEE519 報告,以便深入了解諧波水平、電壓/電流畸變和負載電流(需擁有許可證)。


                                                                                其他的有用功能

                                                                                • 在記錄器、Fluke Connect?移動應用和桌面軟件上,或者通過您設施內的 Wi-Fi 基礎設施提供數據。

                                                                                • 使用隨附的 4 個柔性電流探頭測量所有三相線和中性線

                                                                                • 直接從測量電路給儀器供電

                                                                                • 在記錄會(huì )話期間以及在下載前檢查測量值,以進行實時分析

                                                                                • 1738 中包括事件波形快照和高分辨率真有效值配置文件,以及日期、時間戳和嚴重性以捕獲暫降、暫升和浪涌電流,并幫助查明導致電源質量問題的潛在原因

                                                                                • 1738 還通過電能質量健康狀況概提供關于電氣系統總體健康狀況的快覽

                                                                                • 提供明亮的彩色觸摸顯示屏,以方便進行現場分析和數據檢查

                                                                                • 通過快速的引導式圖形用戶界面,幫助您始終捕獲正確的數據

                                                                                • 通過智能驗證功能降低連接不確定性

                                                                                • 允許您通過前面板或者智能手機上的 Fluke Connect 應用完成現場設置

                                                                                • 提供與其他支持 Fluke Connect 的設備完全集成的日志記錄,以便在 Fluke Connect 無線數字萬能表或模塊上同時記錄最多兩個額外測量參數*

                                                                                • 隨附 Energy Analyze Plus 應用程序軟件,使您能夠分析能耗和電能質量健康狀況的每個細節并創(chuàng )建自動報告


                                                                                記錄最常見的參數

                                                                                1736 和 1738 機型專用于測量最關鍵的三相電能參數,可以同時記錄 rms 電壓、rms 電流、電壓和電流事件、電壓和電流 THD、高達 50 次諧波的電壓和電流諧波、有功功率、無功功率、功率因數、有功電能、無功電能等。1736 和 1738 機型具有足夠的存儲空間,數據記錄超過一年,可以發現可能遺漏或難以發覺的問題。


                                                                                分析和報告

                                                                                獲取記錄數據只是工作的一部分而已。您獲得數據后,就需要創(chuàng )建有用的信息和報告,讓您所在的組織或客戶可以輕松地共享和了解。Fluke Energy Analyze Plus 軟件讓這種工作化繁為簡。通過功能強大的分析工具,幾分鐘內即可創(chuàng )建自定義的報告,讓您能夠通知所發現的結果并快速解決問題,從而可以?xún)?yōu)化系統可靠性并節省資金。

                                                                              • 型號及配件

                                                                                Fluke 1738/B

                                                                                Fluke 1738 儀器

                                                                                電壓測試導線組

                                                                                鱷魚夾 (4x)

                                                                                軟質便攜包

                                                                                Energy Analyze Plus 軟件

                                                                                電源線

                                                                                色碼組

                                                                                Fluke 1738/EUS

                                                                                Fluke 1738 儀器

                                                                                電壓測試導線組

                                                                                鱷魚夾 (4x)

                                                                                12 英寸 1,500A 柔性電流探頭 (4x)

                                                                                軟質便攜包

                                                                                Energy Analyze Plus 軟件

                                                                                Wi-Fi 適配器

                                                                                藍牙適配器

                                                                                電源線

                                                                                色碼組

                                                                                Fluke 1738/INTL

                                                                                Fluke 1738 儀器

                                                                                電壓測試導線組

                                                                                鱷魚夾 (4x)

                                                                                12 英寸 1,500A 柔性電流探頭 (4x)

                                                                                軟質便攜包

                                                                                Energy Analyze Plus 軟件

                                                                                電源線

                                                                                色碼組

                                                                                Fluke 1736/B

                                                                                Fluke 1736 儀器

                                                                                電壓測試導線組

                                                                                鱷魚夾 (4x)

                                                                                軟質便攜包

                                                                                Energy Analyze Plus 軟件

                                                                                電源線

                                                                                色碼組

                                                                                Fluke 1736/EUS

                                                                                Fluke 1736 儀器

                                                                                電壓測試導線組

                                                                                鱷魚夾 (4x)

                                                                                12 英寸 1,500A 柔性電流探頭 (4x)

                                                                                軟質便攜包

                                                                                Energy Analyze Plus 軟件

                                                                                Wi-Fi 適配器

                                                                                藍牙適配器

                                                                                電源線

                                                                                色碼組

                                                                                Fluke 1736/INTL

                                                                                Fluke 1736 儀器

                                                                                電壓測試導線組

                                                                                鱷魚夾 (4x)

                                                                                12 英寸 1,500A 柔性電流探頭 (4x)

                                                                                軟質便攜包

                                                                                Energy Analyze Plus 軟件

                                                                                電源線

                                                                                色碼組

                                                                              • 技術指標

                                                                                電壓

                                                                                量程:1000 V

                                                                                分辨率:0.1 V

                                                                                在參考條件下的基本精度(讀數百分比 + 滿量程百分比):±(0.2% + 0.01%)

                                                                                i17xx-flex 1500 12"(電流:直流電輸入)

                                                                                量程:150A;分辨率:0.1 A;在參考條件下的基本精度(讀數百分比 + 滿量程百分比):±(1% + 0.02%)

                                                                                量程:1500A;分辨率:1A;在參考條件下的基本精度(讀數百分比 + 滿量程百分比):±(1% + 0.02%)

                                                                                i17xx-flex 3000 24"(電流:直流電輸入)

                                                                                量程:300A;分辨率:1 A;在參考條件下的基本精度(讀數百分比 + 滿量程百分比):±(1% + 0.03%)

                                                                                量程:3000A;分辨率:10A;在參考條件下的基本精度(讀數百分比 + 滿量程百分比):±(1% + 0.03%)

                                                                                i17xx-flex 6000 36"(電流:直流電輸入)

                                                                                量程:600A;分辨率:1 A;在參考條件下的基本精度(讀數百分比 + 滿量程百分比):±(1.5% + 0.03%)

                                                                                量程:6000A;分辨率:10A;在參考條件下的基本精度(讀數百分比 + 滿量程百分比):±(1.5% + 0.03%)

                                                                                i40s-EL 電流鉗(電流:直流電輸入)

                                                                                量程:4A;分辨率:1mA;在參考條件下的基本精度(讀數百分比 + 滿量程百分比):±(0.7% + 0.02%)

                                                                                量程:40A;分辨率:10mA;在參考條件下的基本精度(讀數百分比 + 滿量程百分比):±(0.7% + 0.02%)

                                                                                頻率

                                                                                量程:42.5 Hz 至 69 Hz

                                                                                分辨率:0.01 Hz

                                                                                在參考條件下的基本精度(讀數百分比 + 滿量程百分比):±(0.1%)

                                                                                輔助輸入

                                                                                量程:±10V dc

                                                                                分辨率:0.1 mV

                                                                                在參考條件下的基本精度(讀數百分比 + 滿量程百分比):±(0.2% + 0.02%)

                                                                                電壓最小值/最大值

                                                                                量程:1000V

                                                                                分辨率:0.1 V

                                                                                在參考條件下的基本精度(讀數百分比 + 滿量程百分比):±(1% + 0.1%)

                                                                                電流最小值/最大值

                                                                                量程:由電流探頭決定

                                                                                分辨率:由電流探頭決定

                                                                                在參考條件下的基本精度(讀數百分比 + 滿量程百分比):±(5% + 0.2%)

                                                                                電壓 THD

                                                                                量程:10

                                                                                分辨率:0.001

                                                                                在參考條件下的基本精度(讀數百分比 + 滿量程百分比):±0.5

                                                                                電流 THD

                                                                                量程:10

                                                                                分辨率:0.001

                                                                                在參考條件下的基本精度(讀數百分比 + 滿量程百分比):±0.5

                                                                                2 至 50 次電壓諧波

                                                                                量程:1000V

                                                                                分辨率:0.1V

                                                                                在參考條件下的基本精度(讀數百分比 + 滿量程百分比):≥ 10 V:讀數的±5%/< 10 V:±0.5V

                                                                                2 至 50 次電流諧波

                                                                                量程:由電流探頭決定

                                                                                分辨率:由電流探頭決定

                                                                                在參考條件下的基本精度(讀數百分比 + 滿量程百分比):≥ 電流量程的 3%:讀數的 ±5%/< 電流量程的 3%:量程的 ± 0.15%

                                                                                Unbalance(失衡)

                                                                                量程:1

                                                                                分辨率:0.001

                                                                                在參考條件下的基本精度(讀數百分比 + 滿量程百分比):±0.2

                                                                                電壓量程

                                                                                使用安全的輸入插頭通過測量電路供電時為 100 V 至 500 V

                                                                                使用標準電源線時為 100 V 至 240 V (IEC 60320 C7)

                                                                                功耗

                                                                                最大為 50 VA(使用 IEC 60320 輸入時最大為 15 VA)

                                                                                效率

                                                                                ≥ 68.2%(符合能效規范)

                                                                                最大空載損耗

                                                                                < 0.3 W(僅當使用 IEC 60320 輸入時)

                                                                                主電源頻率

                                                                                50/60 Hz ±15%

                                                                                電池

                                                                                鋰離子電池 3.7 V, 9.25 Wh(客戶可進行更換)

                                                                                電池供電的運行時間

                                                                                標準操作模式下 4 小時,節電模式下最高可達 5.5 小時

                                                                                充電時間

                                                                                < 6 小時

                                                                                分辨率

                                                                                16 位同步采樣

                                                                                取樣頻率

                                                                                50/60 Hz 時為 10.24 kHz,與電源頻率同步

                                                                                輸入信號頻率

                                                                                50/60 Hz(42.5 至 69 Hz)

                                                                                接線方式類型

                                                                                1-φ,1-φ IT,分相,3-φ delta,3-φ wye,3-φ wye IT,3-φ wye 平衡,3-φ Aron/Blondel(兩表法),3-φ 開腳delta,僅電流(負載分析)

                                                                                數據存儲

                                                                                內部閃存(用戶無法更換)

                                                                                內存容量

                                                                                典型值:10 個為期 8 周、間隔為 1 分鐘和 500 個事件的記錄會(huì )話1

                                                                                測量的參數

                                                                                電壓、電流、Aux、頻率、THD V、THD A、功率、功率因數、基波功率、DPF、電能量

                                                                                平均間隔

                                                                                用戶可選:1 秒,5 秒,10 秒,30 秒,1 分鐘,5 分鐘,10 分鐘,15 分鐘,30 分鐘

                                                                                平均時間最小/最大值

                                                                                電壓、電流:完整周期 RMS 每半個周期更新(URMS1/2 符合 IEC61000-4-30 Aux、功率:200ms

                                                                                測量的參數

                                                                                電能量(Wh、varh、VAh)、PF、最大需量、電能成本

                                                                                間隔

                                                                                用戶可選:5 分鐘、10 分鐘、15 分鐘、20 分鐘、30 分鐘,關

                                                                                測量的參數

                                                                                電壓、頻率、不平衡、電壓諧波、THD V、電流諧波、THD A、TDD

                                                                                平均間隔

                                                                                10 min(毫伏)

                                                                                各次諧波

                                                                                2 至 50 次諧波

                                                                                總諧波失真

                                                                                按 50 次諧波計算

                                                                                事件

                                                                                電壓:暫降、暫升、中斷,電流:浪涌電流

                                                                                觸發記錄

                                                                                每半周期更新的全周波電壓和電流 RMS(Urms1/2 符合 IEC61000-4-30)

                                                                                電壓和電流波形 (1738)

                                                                                諧波

                                                                                IEC 61000-4-7: 1 級

                                                                                IEEE 519(短時間諧波)

                                                                                電能質量

                                                                                IEC 61000-4-30 S 級,IEC62586-1(PQI-S 設備)

                                                                                電源

                                                                                IEEE 1459

                                                                                電能質量合規性

                                                                                EN50160(用于測量參數)

                                                                                USB-A

                                                                                通過 USB 閃存進行的文件傳輸、固件更新

                                                                                最大電流:120 mA

                                                                                WiFi

                                                                                通過直接連接或 WiFi 網絡(luò )進行文件傳輸和遠程控制

                                                                                藍牙

                                                                                從 Fluke Connect? 3000 系列模塊讀取輔助測量數據(需要 1738 或 1736 升級選項)

                                                                                USB-mini

                                                                                將數據下載到 PC

                                                                                輸入數量

                                                                                4 個(三相和零線)

                                                                                最大輸入相電壓

                                                                                1000 Vrms、CF 1.7

                                                                                輸入阻抗

                                                                                10 MΩ

                                                                                帶寬 (-3 dB)

                                                                                42.5 Hz - 3.5 kHz

                                                                                縮放

                                                                                1:1、可變

                                                                                測量類別

                                                                                1000 V CAT III/600 V CAT IV

                                                                                輸入數量

                                                                                4 個,自動選擇連接傳感器模式

                                                                                輸入電壓

                                                                                電流鉗輸入:500 mVrms/50 mVrms;CF 2.8

                                                                                Rogowski 羅氏線圈輸入

                                                                                50 Hz 時為 150 mVrms/15 mVrms,60 Hz 時為 180 mVrms/18 mVrms;波峰系數 4;全部位于探頭額定量程內

                                                                                量程

                                                                                使用細柔性電流探頭 i17XX-flex1500 12” 為 1 A 至 150 A/10 A 至 1500 A

                                                                                使用細柔性電流探頭 i17XX-flex3000 24” 為 3 A 至 300 A/30 A 至 3000 A

                                                                                使用細柔性電流探頭 i17XX-flex6000 36” 為 6 A 至 600 A/60 A 至 6000 A

                                                                                40 mA 至 4 A/0.4 A 至 40 A(40 A 電流鉗 i40s-EL)

                                                                                帶寬 (-3 dB)

                                                                                42.5 Hz - 3.5 kHz

                                                                                縮放

                                                                                1:1、可變

                                                                                輸入數量

                                                                                2

                                                                                輸入范圍

                                                                                0 至 ± 10 V 直流,1 個讀數/秒

                                                                                比例因數

                                                                                格式:mx + b(增益和偏移)用戶可配置

                                                                                顯示的單位

                                                                                用戶可進行配置(7 個字符,例如 °C、psi 或 m/s)

                                                                                輸入數量

                                                                                2

                                                                                支持的模塊

                                                                                Fluke Connect? 3000 系列

                                                                                采集

                                                                                1 個讀數/秒

                                                                                工作溫度

                                                                                -10°C 至 +50 °C(14 °F 至 122 °F)

                                                                                存放溫度

                                                                                -20 °C 至 +60 °C(-4 °F 至 140 °F),含電池:-20 °C 至 +50 °C(-4 °F 至 122 °F)

                                                                                工作濕度

                                                                                10 °C 至 30 °C(50 °F 至 86 °F)最大相對濕度 95%

                                                                                30 °C 至 40 °C(86 °F 至 104 °F)最大 75% 相對濕度

                                                                                40 °C 至 50 °C(104 °F 至 122 °F)最大 45% 相對濕度

                                                                                工作海拔

                                                                                2000 m(最高 4000 m 時下降為 1000 V CAT II/600 V CAT III/300 V CAT IV)

                                                                                存放海拔

                                                                                12,000m

                                                                                外殼

                                                                                IP50(符合 EN60529)

                                                                                振動

                                                                                MIL-T-28800E,類型3,III 級,B 式

                                                                                安全性

                                                                                IEC 61010-1

                                                                                IEC 電源輸入:過電壓類別 II,污染等級 2

                                                                                電壓端子:過電壓類別 IV,污染等級 2

                                                                                IEC 61010-2-031: CAT IV 600 V / CAT III 1000 V

                                                                                電磁兼容性

                                                                                EN 61326-1:工業 CISPR 11:第 1 組,A 類

                                                                                韓國 (KCC):A 類設備(工業廣播和通信設備)

                                                                                美國 (FCC):47 CFR 15 B 子部分。按照第 15.103 條規定,本產品被視為免稅設備

                                                                                溫度系數

                                                                                0.1 x 精度指標/°C

                                                                                彩色 LCD 顯示屏

                                                                                4.3 英寸有源矩陣 TFT, 480 像素 x 272 像素, 電阻式觸摸屏

                                                                                保修年限

                                                                                儀器和電源:兩年(不包括電池)

                                                                                配件:一年

                                                                                校準周期:兩年

                                                                                尺寸

                                                                                儀器:19.8 cm x 16.7 cm x 5.5 cm (7.8 in x 6.6 in x 2.2 in)

                                                                                電源:13.0 cm x 13.0 cm x 4.5 cm (5.1 in x 5.1 in x 1.8 in)

                                                                                儀器(附帶電源):19.8 cm x 16.7 cm x 9 cm (7.8 in x 6.6 in x 3.5 in)

                                                                                重量

                                                                                儀器:1.1 kg (2.5 lb)

                                                                                電源:400 g (0.9 lb)

                                                                                防篡改保護

                                                                                防盜鎖槽

                                                                                測量量程

                                                                                1 至 150 A 交流電/ 10 至 1500 A 交流電

                                                                                無損電流

                                                                                100 kA (50/60 Hz)

                                                                                參考條件下的固有誤差*

                                                                                讀數的 ±0.7%

                                                                                173x + iFlex 精確度

                                                                                ±(讀數的 1% + 量程的 0.02%)

                                                                                超出工作溫度范圍的溫度系數

                                                                                讀數的 0.05%/°C,讀數的 0.09%/°F

                                                                                工作電壓

                                                                                1000 V CAT III,600 V CAT IV

                                                                                探頭電纜長度

                                                                                305 mm (12 in)

                                                                                探頭電纜直徑

                                                                                7.5 mm (0.3 in)

                                                                                最小彎曲半徑

                                                                                38 mm (1.5 in)

                                                                                輸出電纜長度

                                                                                2 m (6.6 ft)

                                                                                重量

                                                                                115 g

                                                                                探頭電纜材質

                                                                                TPR

                                                                                連接器材質

                                                                                POM + ABS/PC

                                                                                輸出電纜

                                                                                TPR/PVC

                                                                                工作溫度

                                                                                測試環境下導線溫度為 -20 °C 至 +70 °C(-4 °F 至 158 °F),不超過 80 °C (176 °F)

                                                                                非工作狀態下溫度

                                                                                -40 °C 至 +80 °C(-40 °F 至 176 °F)

                                                                                工作狀態下的相對濕度

                                                                                15% 至 85% 無冷凝

                                                                                IP 等級

                                                                                IEC 60529:IP50

                                                                                保修年限

                                                                                1 年

                                                                              • 資料下載
                                                                                產品宣傳頁
                                                                                名稱 大小 版本 下載
                                                                                福祿克Fluke1736和1738三相電能質量記錄器儀產品彩頁 1.69Mb
                                                                                使用說明書
                                                                                名稱 大小 版本 下載
                                                                                福祿克Fluke1736和1738三相電能質量記錄器儀使用手冊 8.68Mb
                                                                                軟件
                                                                                名稱 大小 版本 下載
                                                                                Fluke Energy Analyze Plus 應用軟件用于下載、分析和報告?!景俣染W(wǎng)盤提取碼:faxy】 少于1Mb
