FOTRIC 320Pro系列支持全屏溫升顯示和相間溫差計算,自動計算電氣設備的相間溫差,實現更科學的診斷分析。通過收藏標注功能,快速標記異常的熱像圖片,能在熱像儀圖庫內快速篩選和查找到已標注的圖片。
智慧升級,極致成像
FOTRIC基千全新打造的軟硬件平臺,全面革新MagicThermal細節增強成像技術,大蝠提升多色動態成像的用戶體驗。
MagicThermal多色動態成像功能
能夠在實時熱像畫面中,通過觸控的方式呈現目標區域的彩色熱成像,其他區域則以黑白熱成像顯示。大幅增強復雜場景中特定目標的細微溫差成像效果,有利千現場診斷溫度變化細儻的缺陷。
使用MagicThermal多色動態成像功能前
使用MagicThermal多色動態成像功能后

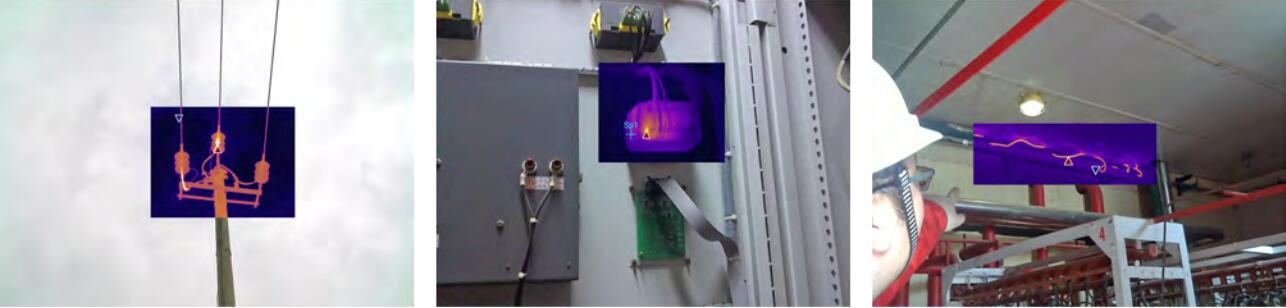

全新優化的畫中畫體驗
在可見光圖片上疊加任意大小的熱像圖片,可以任意移動和調整熱像圖的罷蓋位置,清晰顯示熱像稷蓋區域和現實場景匹配的位置信息,基于FOTRIC全新優化的畫中畫模式,幫助用戶快速定位現實場景中的故障位置。
啟用畫中畫模式

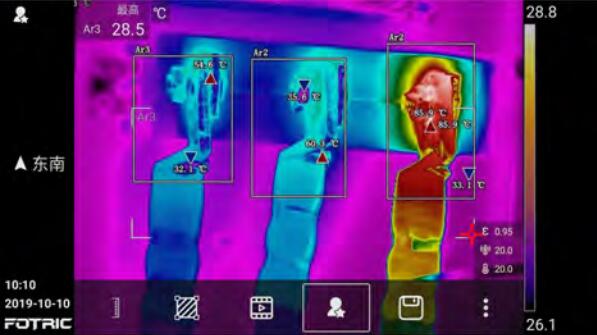

全屏溫升顯示和相間溫差計算
本機可以設萱環境溫度為基準溫度,屏蔽環境溫度干擾,自動計算設備的溫升,同時可以自動計算電氣設備的相間溫差,實現更科學的診斷分析。
便于篩選的收藏標注
通過收藏標注功能,用戶可以在熱像儀上快速標記有異常的熱像密片,并且可以在熱像儀的圖庫內快速篩選和查找到標注過的熱像圖片。

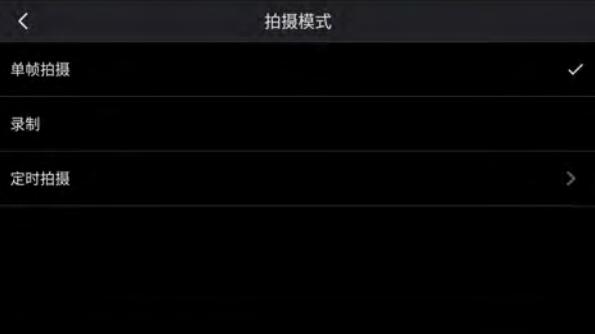

本機全輻射熱像視頻錄制
FOTRIC 320Pro系列支持本機錄制全輻射熱像視頻,可自定義錄制的幀頻或間隔。
本機即時分析熱像圖和分區設置發射率
FOTRIC 320Pro系列具備專業的本機分析功能,在檢測現場即可對拍攝的熱像圖片進行專業分析,避免罣復拍攝,大幅提高現場診斷效率。同時可以對不同目標區域單獨設詈發射率,實現不同材質的準確測溫。
豐富的數據傳輸接口
FOTRIC 320Pro系列紅外熱像儀提供豐富的數據傳輸接口,包含WiFi-FTP數據快傳, 丁ype-C USB3.0有線傳輸,高速SD卡傳輸以及HDMI和藍牙接口。
WiFi-FTP數據快傳
PC可以通過WiFi-FTP直連FOTRIC熱像儀,無線快速傳輸熱像儀的圖片至PC, 方便快捷的實現數據快傳。
標準配置
紅外熱像儀主機、鏡頭、鏡頭蓋、可充電鋰電池2塊、座充、電源適配器、USB Type-C 至 USB接口線纜1根、SD卡1張、SD卡讀卡器、附件袋(手腕帶、2個手腕帶固定架、2個M4*8螺釘、掛繩、內六角扳手、取卡針)、資料袋(裝箱單、標定證書、用戶手冊、合格證、保修卡、光盤)、便攜軟包、硬質便攜箱
紅外分辨率
384*288
超像素技術
有(增強到768*576像素)
熱靈敏度(NETD)
<0.03℃@30℃
視場角(FOV)
25°*l9°
空間分辨率(IFOV)
1.14mrad
最小成像距離
0.1m
選配鏡頭
支持選配廣角鏡頭、長焦鏡頭
鏡頭識別
自動識別和校準,無需手動切換
快捷的手動對焦
逆時針轉動近焦,順時針轉動遠焦
MagicThermal細節增強成像技術
開啟MagicThermal多色動態成像功能,能夠在實時熱像畫面中,通過觸控的方式呈現目標區域的彩色熱成像,其他區域則以黑白熱成像顯示
WiFi-FTP數據快傳
支持無線連接至PC或者智能手機,采用FTP協議遠程傳輸熱像數據
全制式定位系統
支持北斗/GPS/GLONASS衛星定位,位置信息可以保存至每張靜態熱像圖中
全方位自動定向
支持全方位自動定向,記錄被測目標所處的安裝位置;方向信息可保存至每張靜態熱像圖中
AI可編程按鍵
支持在熱像儀的任意界面快速啟用所需要的功能
自動命名熱像圖
支持掃描二維碼掃碼命名;支持AI語音聽寫命名(連網);支持AI文本識別命名(連網);支持鍵盤輸入命名
收藏標注
對于感興趣的熱像圖可以添加收藏標注,并且在熱像儀的圖庫內快速查找到標注過的圖片
測溫范圍
-20℃-150℃; 0℃-650℃; 智能切換溫度量程
測量精度
±2℃或±2%,取大值(環境溫度在15℃-35℃時)
溫度計算
全屏溫升測試、相間溫差測試
測溫模式
4個點/1條線/4個區域(圓形或矩形)測溫
參數修正
高低溫點定位、全屏發射率/分區發射率校正、環境溫度/環境濕度/測量距離/外部光學透過率補償
Gorilla Glass防爆觸摸屏
顯示像素:1280*720,顯示尺寸:5英寸,采用大猩猩防爆蓋板玻璃的IPS LCD觸摸顯示屏
測溫標識顯示設置
支持對測溫標識的參數顯示進行設置
內置數碼照相機(可見光)
1300萬像素,工業級數碼照相機
畫中畫(PIP)
紅外圖像的顯示尺寸可以任意調節和移動位置
調色板
2個MagicThermal專用調色板(鐵紅/高對比度)、15種標準洞色板和15種反轉調色板
溫寬模式
自動溫寬:自動調整熱像圖的水平和跨度;手動溫寬:手動調整熱像圖的水平和跨度,支持滾輪快速調節/熱像圖最大溫度和最小溫度調節/熱像圖溫寬跨度調節;MagicThermal觸控溫寬:根據手指觸控快速調節熱像圖的水平和跨度,支持觸控選擇熱像圖的最大值和最小值
最小溫寬范圍(手動模式)
2℃
顏色報警
支持溫度之上/之下/之間
自動捕捉
錄制間隔支持1-12Hz可調;快拍間隔支持2s-60m59s可調
存儲介質
標配32GB的內存卡,支持熱插拔
本機全輻射圖像/視頻分析(在熱像儀上)
可以在熱像儀上編輯和分析已經保存的全輻射熱像圖和熱像視頻
語音注釋
每幅圖像可以備注200s語音注釋?zhuān)豢稍跓嵯駜x上回放查看;支持藍牙耳機語音輸入和熱像儀麥克風的語音輸入
文本注釋
支持鍵盤輸入和語音聽寫輸入(需要連接網絡(luò ))
視頻錄制
支持熱像儀本機錄制全輻射熱像視頻;支持熱像儀本機錄制非輻射視頻;支持熱像儀與PC連接錄制全輻射熱像視頻流
遠程顯示查看
通過Type-C3.0接口連接PC實時查看全輻射熱像視頻流;通過 HDMI高清接口連接到顯示屏或投影儀;通過連接FOTRIC AnalyzIR專業分析軟件進行遠程操作控制;錄制間隔支持1-12Hz可調;快拍間隔支持2s-60m59s可調
遠程控制操作
通過Type-C3.0接口連接PC實時查看全輻射熱像視頻流;通過 HDMI高清接口連接到顯示屏或投影儀
電池參數
2塊可充電鋰離子電池;電壓:7.4V;容量:3500mAh;單塊連續使用時間>4小時;2.5小時充至90%電量
探測器
響應波段:7μm-14μm;類型:非制冷型紅外焦平面探測器;像元間距:17μm
幀頻
60Hz
圖像模式
紅外光圖像、可見光圖像、畫中畫、全輻射熱像視頻、非輻射熱像視頻、MagicThermal細節增強模式
數字變焦
1-4倍,支持滾輪連續可調
聲音報警
可以分區單獨設置報警閥值,支持高溫報警和低溫報警,
設備接口
支持SIM接口、USB Type-C 3.0接口、Micro HDMI高清視頻接口、SD卡接口
連接類型
支持WiFi、Bluetooth、蜂窩網絡(luò )、USB、HDMI、SD卡連接
工作環境
工作溫度:-20℃-50℃;存放溫度:-40℃-70℃;相對濕度:<95%RH
防護等級
IP54,防塵封口保護,全方位防水;滿足(GB/T 4208-2017/IEC60529:2013)
尺寸(高×寬×長)
312.8mm×123.3mm×139.2mm
重量(含電池)
<1kg(不含鏡頭)
保修期
整機2年(可選配延長保修期),核心探測器10年
