2019年,FOTRIC率先推出搭載HawkAI的熱像儀,具備語音控制、語音聽寫、文本識別、二維碼識別和智能按鍵的功能,開啟熱像AI時代。2021年,Fotric Vision「慧」識別時代來臨,實現AI智能識別功能重大突破,使得巡檢工作更智能、簡便、高效。
AI識別物體:電氣柜內開關、鋼包、人臉(防疫)等常見巡檢內容。
提取缺陷數據:智能提取潛在缺陷點溫度數據無需人工定位讀取。
降低學習成本:大幅降低人員學習成本,即開即用,無需建模板。
MagicThermal細節增強成像技術
智慧升級,極致成像,FOTRIC基于全新打造的軟硬件平臺,全面革新MagicThermal細節增強成像技術,大幅提升多色動態成像和可見光測溫的用戶體驗。
MagicThermal多色動態成像功能,能夠在實時熱像畫面中,通過觸控的方式呈現目標區域的彩色熱成像,其他區域則以黑白熱成像顯示。大幅增強復雜場景中特定目標的細微溫差成像效果,有利于現場診斷溫度變化細微的缺陷。
(使用MagicThermal多色動態成像功能前)

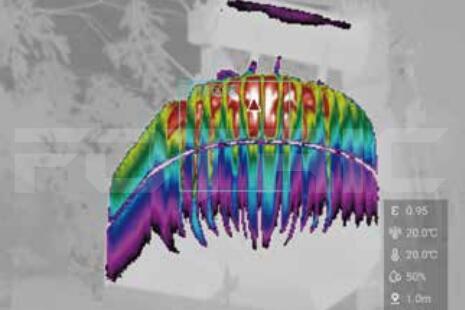

(使用MagicThermal多色動態成像功能后)
MagicThermal可見光測溫功能,基于TurboFocus智能對焦系統,FOTRIC 340系列在不同測試距離的場景中,都可以自動對齊熱像畫面和可見光畫面,提升可見光測溫的實用性。同時,通過TurboFocus的連續自動對焦技術,在不同的測試位置,都能保證紅外熱成像畫面對焦清晰,從而實現準確的可見光測溫功能。

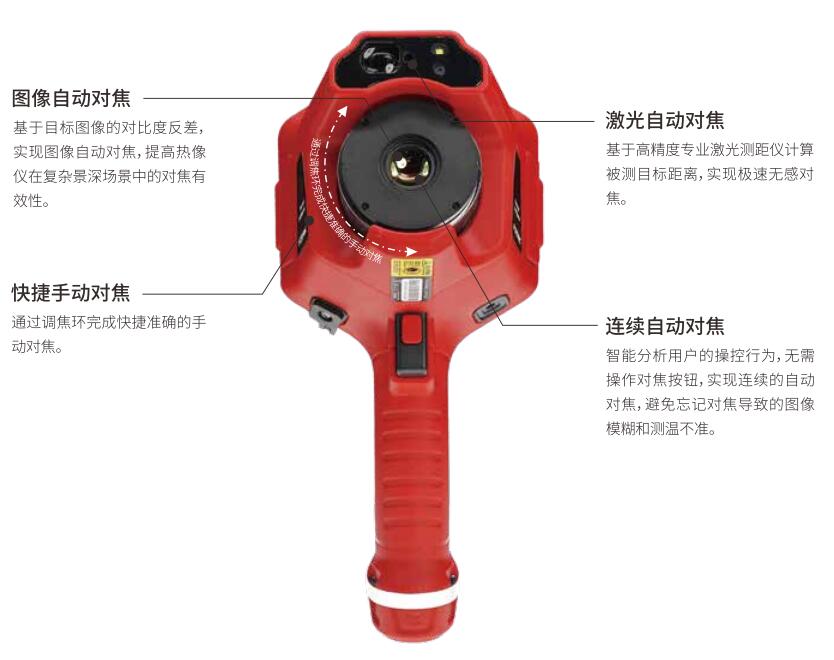

TurboFocus智能對焦系統
快速、準確、安靜,FOTRIC全新打造的TurboFocus智能對焦系統,完美融合圖像自動對焦和激光自動對焦的優點,并以智能連續自動對焦的方式,保證成像清晰,避免對焦不準造成的測溫誤差。
專家級本機分析功能

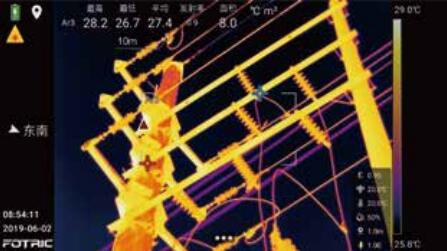

紅外熱成像的距離、面積和長度測量,基于專業級激光測距儀,自動測量目標至熱像儀的距離;有效測量距離可達50m;測量精度高達d*0.01%±2mm(如距離50m時,測距誤差為3mm~7mm),自動計算熱像圖上特定目標的面積和長度,測量數據可以同步保存至熱像圖。

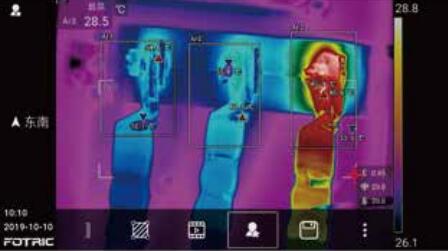

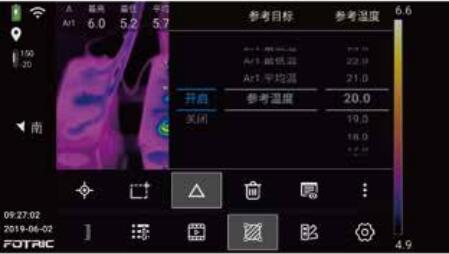

全屏溫升顯示和相間溫差計算,本機可以設置環境溫度為基準溫度,屏蔽環境溫度干擾,自動計算設備的溫升,同時可以自動計算電氣設備的相間溫差,實際更科學的診斷分析。
便于篩選的收藏標注,通過收藏標注功能,用戶可以在熱像儀在快速標記有異常的熱像圖片,并且可以在熱像儀的圖庫內快速篩選和查找到標注過的熱像圖片。

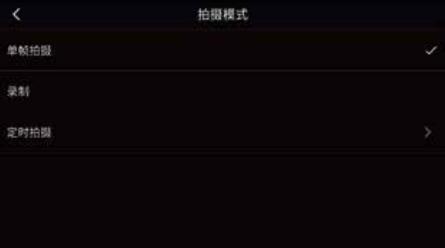

本機全輻射熱像視頻錄制,FOTRIC 340+系列支持本機錄制全輻射熱像視頻,可自定義錄制的幀頻或間隔。

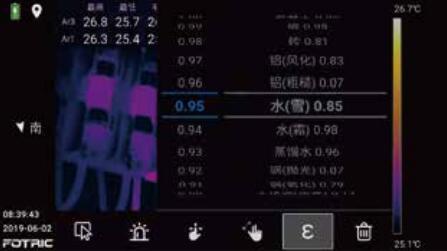

本機即時分析熱像圖和分區設置發射率,FOTRIC 340+系列具備專業的本機分析功能,在檢測現場即可對拍攝的熱像圖片進行專業分析,避免重復拍攝,大幅提高現場診斷效率。同時可以對不同目標區域單獨設置發射率,實現不同材質的準確測溫。
豐富的數據傳輸接口
FOTRIC 340+系列紅外熱像儀提供豐富的數據傳輸接口,包含WiFi-FTP數據快傳,Type-C USB3.0有線傳輸,高速SD卡傳輸,蜂窩網絡(luò )以及HDMI、藍牙接口。
WiFi-FTP數據快傳,PC可以通過WiFi-FTP直連FOTRIC 340+系列熱像儀,無線快速傳輸熱像儀的圖片至PC,方便快捷的實現數據快傳。
340+系列
熱像儀主機、鏡頭、鏡頭蓋、可充電鋰電池2塊、座充、電源適配器、USB Type-C至USB接口線纜1根、Micro HDMI接口至HDMI接口線纜、SD卡1張、SD卡讀卡器、附件袋(手腕帶、2個手腕帶固定架、2個M4*8螺釘、 掛繩、內六角扳手、取卡針)、資料袋(裝箱單、標定證書、用戶手冊、合格證、保修卡)、便攜軟包、硬質便攜箱
F901
座充(雙充)
F902
可充電鋰電池
F904
電源適配器
F905
USB Type-C線
F906
HDMI線
F907
附件袋,包括手腕帶、2個手腕帶固定架、2個M4*8螺釘、掛繩、內六角板手、取卡針
F910
SD卡讀卡器
F911
便攜軟包
F912
硬質便攜箱
F913
遮陽罩
F914
設備車載電源適配器
F916
128GB SD卡
F917
512GB SD卡
F918
熱像儀鏡頭蓋
F201-340+
延保1年
F202
-20 °C ~ 120°C 標定服務
F203
0 °C ~ 650°C標定服務
F204
300 °C ~ 1550°C標定服務
F302
4G流量卡,包含1GB/月,有效期12個月
紅外分辨率
348+:640*480
347+:480*360
346+:384*288
345+:352*264
344+:296*222
343+:264*198
超像素(SR)
348+:1280*960
347+:960*720
346+:768*576
345+:704*528
344+:592*444
343+:528*396
熱靈敏度(NETD)
30mk(0.03°C)
視場角(FOV)
25°x 19°
選配鏡頭
支持
空間分辨率(IFOV)
348+:0.68 mrad
347+:0.91 mrad
346+:1.14 mrad
345+:1.24 mrad
344+:1.48 mrad
343+:1.66 mrad
焦距
348+/347+:f 24.8
346+/345+/344+/343+:f 15
最小成像距離
348+/347+:0.25m
346+/345+/344+/343+:0.1m
HawkAI功能
支持
AI體溫篩查
支持
MagicThermal?細節增強
能夠在實時熱像畫面中,通過觸控的方式呈現目標區域的彩色熱成像,其他區域則以黑白熱成像顯示
FTP快傳
通過WiFi/便攜式熱點連接熱像儀,通過FTP訪問熱像儀內數據
蜂窩數據(4G)
支持
無線連接
WiFi/便攜式熱點,藍牙
TurboFocus智能對焦
支持
激光測距儀
測量0.1m-50m,精度:d*0.01%±2mm
溫度特征面積測量
支持對測溫區域矩形和圓面積測量
溫度特征長度測量
支持對測溫線長度測量
T-DEF?
支持
畫中畫
有
IREdgeTM
有
TWB?
有
可見光相機
1300萬像素,工業級數碼相機
LED燈
支持手電筒照明和閃光燈模式
幀頻
30Hz
測溫范圍
348+/347+/346+:-20 °C ~ 1550°C
345+/344+/343+:-20 °C ~ 650°C
測溫量程
348+/347+/346+:-20 °C ~ 120°C; 0 °C ~ 650°C; 300 °C ~ 1550°C
345+/344+/343+:-20 °C ~ 120°C; 0 °C ~ 650°C
智能量程
支持
測溫精度
±2 °C 或 2% 取大值(在 25 °C 環境溫度)
發射率校正
支持,自定義輸入和材料表選擇,范圍 0~1
環境溫度校正
支持
反射溫度校正
支持
相對濕度校正
支持
測溫距離校正
支持
紅外窗口校正
支持,支持根據紅外窗口溫度和透過率校正測溫
測溫區域
348+/347+/346+:點:16; 線:8; 區域:12
345+/344+/343+:點:10; 線:4; 區域:8
溫升功能
支持
區域報警
支持
區域發射率校正
支持
顯示屏
5寸,1280*720,采用大猩猩防爆蓋板的IPS LCD觸摸顯示屏
圖像模式
熱像、可見光、畫中畫和T-DEF?
通用調色板
16種(灰白、10段鐵紅、鐵紅、彩虹、10段灰白、灰紅、灰中調、暗黃、春雨、10段春雨、海藍、熾熱、醫學、10段醫學、綠中調、棱鏡)
調色板反轉
支持將通用調色反轉顯示圖像
顏色報警
支持,溫度之上、溫度之下和溫度之間
自動溫寬模式
自動調整熱像畫面的水平和跨度
手動溫寬模式
手動調節熱像圖的水平和跨度,支持滾輪快速調節/最大最小值溫度調節/溫寬跨度調節
觸控溫寬模式
根據手指觸控快速調節熱像圖的水平和跨度,支持觸控選擇熱像圖溫寬的最大值和最小值
最小溫寬
自動:3°C ,手動:2°C
存儲卡
SD卡,標配128GB,支持熱插拔
圖像捕捉
支持單幀拍攝和定時拍攝
PC全輻射視頻
支持
視頻錄制
支持全輻射視頻和MP4視頻錄制,全輻射錄制包含原始溫度數據,錄制的視頻文件可本機和PC軟件進行測溫分析和處理
文件格式
JPEG(全輻射熱像圖)、可見光圖片、IRS(全輻射視頻)和MP4(非全輻射視頻)
本機圖庫
有
本機文件分析
支持
凍結畫面
有,支持單幀拍攝和全輻射視頻錄制
語音注釋
支持,可錄制最長200秒語音
文本注釋
支持,無長度限制的文件注釋
標簽
支持,可對拍攝圖像文件設置標簽用于分類管理文件
收藏標注
有,對于感興趣的熱像圖標可以添加收藏標注,并且在熱像儀的圖庫中可快速查找到標注過和圖片
掃一掃
支持,可掃描二維碼和條形碼,作為標簽
分析軟件
AnalyzIR專業熱像分析軟件
遠程顯示查看
通過Type-C3.0接口連接FOTRIC AnalyzIR查看熱像視頻流,通過HDMI高清接口連接到顯示屏或投影儀
遠程控制操作
通過連接PC軟件(FOTRIC AnalyzIR)進行遠程操作控制
電池
7.4V,3500mAh鋰電池,可現場更換、可充電
工作時間
連續工作時間≥4小時(實際使用時間取決于當時的環境和使用情況)
充電時間
2.5小時充至90%電量
充電系統
支持獨立電池充電器和通過熱像儀Type-C連接適配器或電腦充電
外部供電工作
支持使用DC 12V 給熱像儀供電
節能
自動息屏
探測器響應波段
~7-14μm
探測器類型
非制冷型紅外焦平面探測器
像元間距
17μm
數字變倍
1-10倍,支持滾輪連續可調
WiFi連接
支持2.4GHz與5GH頻段,支持802.11a/b/g/n/ac
藍牙連接
BT4.2 LE,可連接至藍牙耳機
USB接口
USB Type-C類型;符合USB 3.0/2.0規范,支持USB OTG
HDMI接口
Micro HDMI類型,符合HDMI 1.4規范,支持以60Hz傳輸1080P圖像視頻
外部存儲接口
SD卡,支持熱插拔識別,支持SD,SDHC,SDXC,WiFi SD卡,最大擴展2TB
激光指示器
等級:2級;波長:635nm;功率:<1mW
工作溫度
-20°C 至 50°C
存放溫度
-40°C 至 70°C, 不帶電池
相對濕度
<95%RH
便攜軟包
標配
硬質便攜箱
標配
安全標準
SELV(安全特低壓電路)(GB 4943.1-2011/IEC60950-1:2005)
電磁兼容性
靜電放電
振動
2g(GB/T 2423.10-2008/IEC 60068-2-6:1995)
沖擊
25g(GB/T 2423.5-2019/IEC 60068-2-27:2008)
碰撞
帶包裝箱 10g(GB/T 2423.6-1995/IEC 60068-2-29:1987)
跌落
設計為2m抗跌落
尺寸(高*寬*長)
312.8*123.3*139.2
重量(不含鏡頭)
<1.0kg
防護等級
IP54
三腳架安裝
UNC 1/4 -20接口可直接連接三腳架
外殼材質
硬膠:PC+ABS,軟膠:TPE,鎂合金,阻燃等級:UL94 HB
保修期
整機2年
建議的校準周期
2年
支持語言
中文、英文
符合RoHS指令
符合
