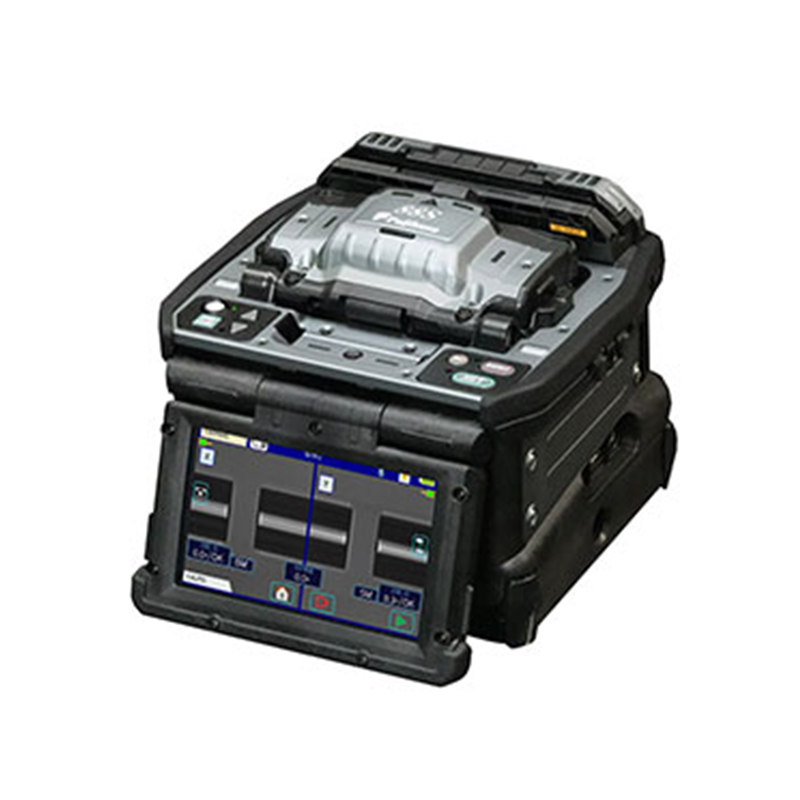

藤倉Fujikura 88S 纖芯對準熔接機可以通過PAS(側面對準系統)方式來進行精密的對芯,不論何種類型以及品質的光纖,都可以達到很低的熔接損耗。 88S熔接機改良了前代機型80S的防風蓋以及加熱器壓板的自動開關功能,并且優化了內部結構,使得操作過程中將熱縮管放置到熔接點中心位置變得更加簡便,從而進一步縮短了施工所需的時間。除此之外,實現了熔接機和兩把光纖切割刀同時無線通信,以及配備了最新的設計的工作臺,可以分割變化形狀,以適應不同的施工環境。
纖芯對準單芯光纖熔接機
更先進的自動化架構
將熱縮管放置在光纖熔接點極其便捷
光纖固定夾功能
能夠兼容250um光纖和900um松套管的通用護套壓板
最新設計了大容量的攜帶箱
配備藍牙無線通信功能
更換電極棒不需要工具
大容量電池
4.9英寸液晶觸摸屏
真正的纖芯對準
1.纖芯對準技術

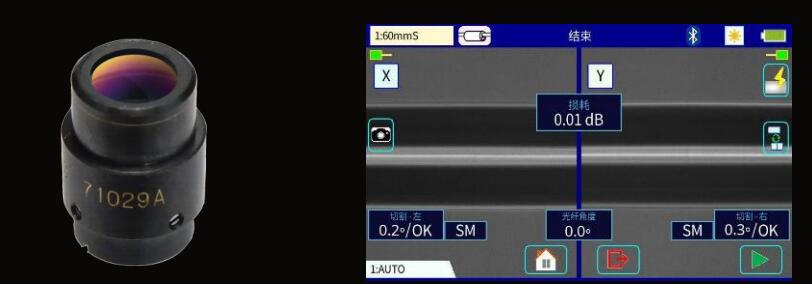

88S 熔接機配備有高精度的物鏡,可以修正由光纖的纖芯和包層不同芯所造成的偏差,從而實現高精度的纖芯對準。并且通過物鏡,熔接機也能夠識別不同種類的光纖。
2. 先進的影像處理技術

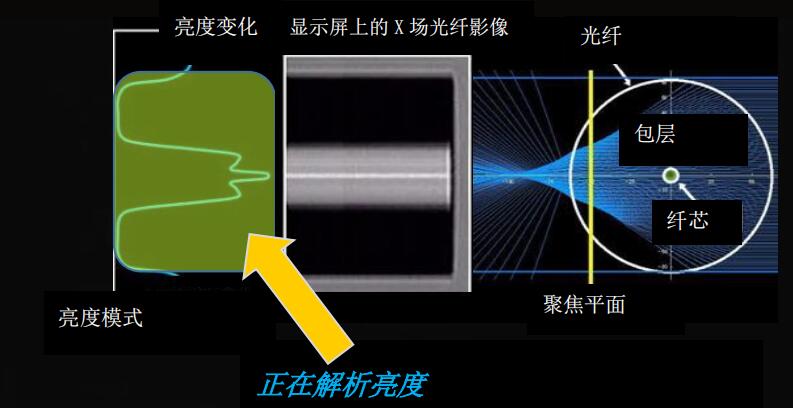

88S 熔接機配備有先進的影像處理機能,能夠以解析亮度的模式來分析光纖的側面影像。從而偵測纖芯的真實位置以實現極低且具有一致性的熔接損耗。
3. 光纖識別功能
88S 熔接機能夠通過識別光纖的類型來自動匹配最佳的放電參數。

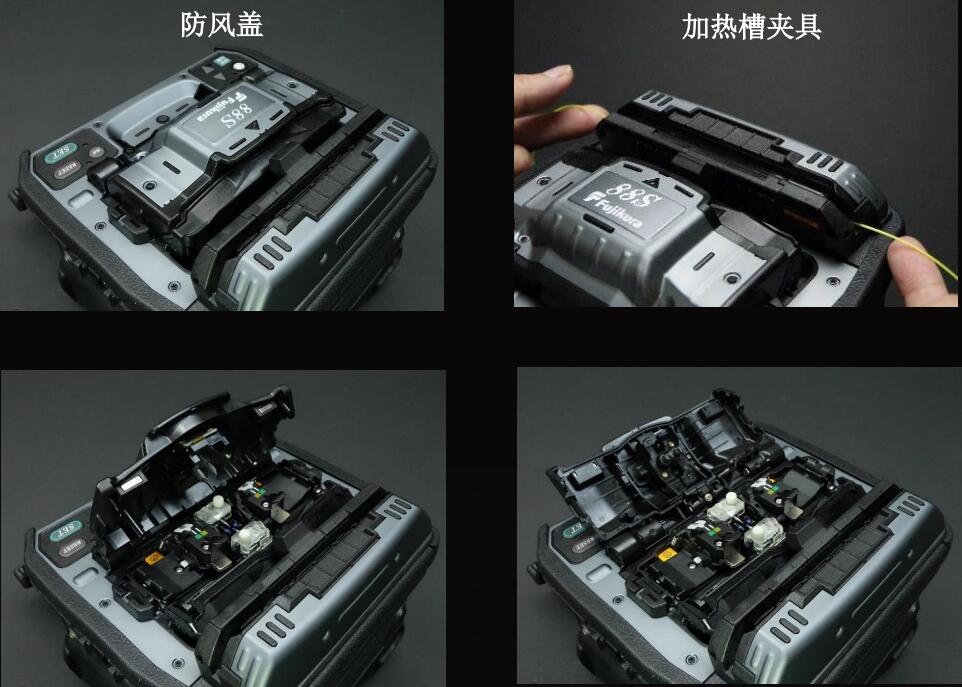

便捷的自動化
88S 熔接機配備有便捷的自動化功能,可以大大縮短施工的時間。如果使用全套自動化功能,在從開始熔接到完成加熱的整個過程中,操作人員所要做的僅僅是搬送光纖,無需觸碰熔接機而產生任何額外的操作。

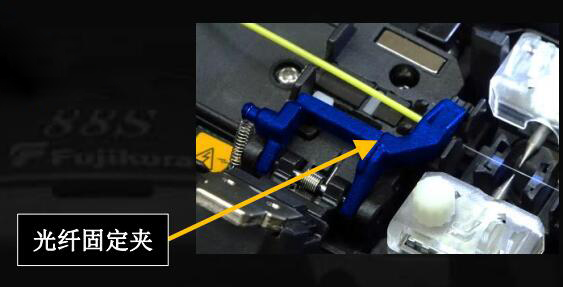

光纖固定夾用以輔助自動化的操作。當熔接完成后護套壓板自動打開的時候,光纖固定夾能夠輕輕地按壓熔接好的光纖,以保證其不會(huì )彈起。在操作人員提起光纖的時候,光纖固定夾也會(huì )同時松開。

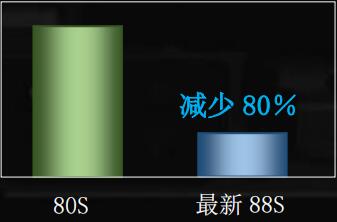

熔接完成后打開防風蓋和護套壓板所需的時間
將光纖放入加熱器所需的時間
人性化的操作
1. 便于設定熱縮套管的位置

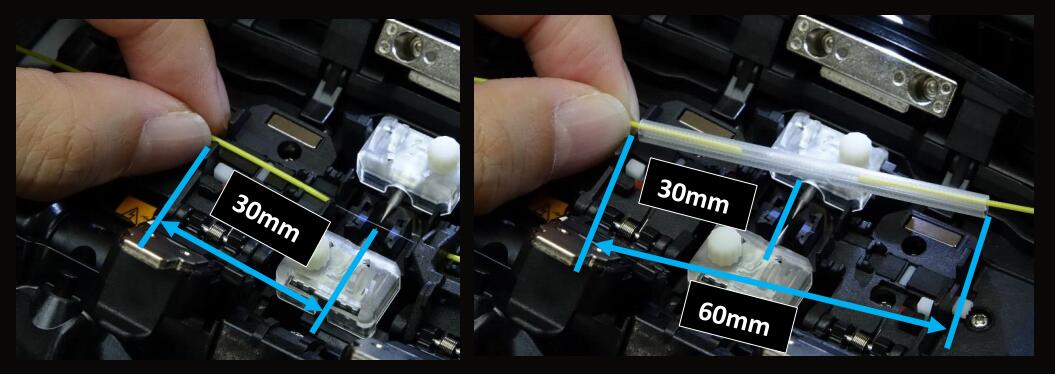

針對 60mm 長度的熱縮套管,護套壓板的形狀進行了優化。從熔接點到護套壓板邊緣的長度為 30mm。因此從手指拿起光纖,到將熱縮套管放置到熔接點中心位置的這一操作會(huì )變得十分方便。
2. 攜帶箱

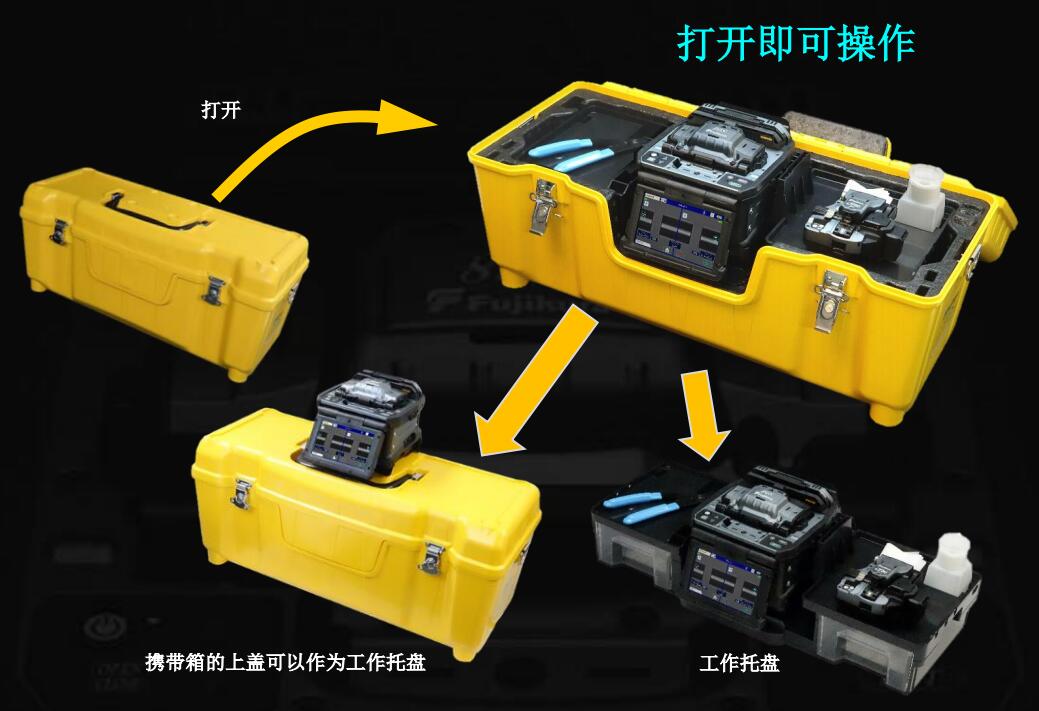

88S 熔接機的攜帶箱整合了多種用途。攜帶箱打開以后就可以開始熔接操作,并且根據不同的操作環境,同樣可以選擇將熔接機放置于攜帶箱的頂部,或是將工作托盤取出進行操作。
3. 工作托盤

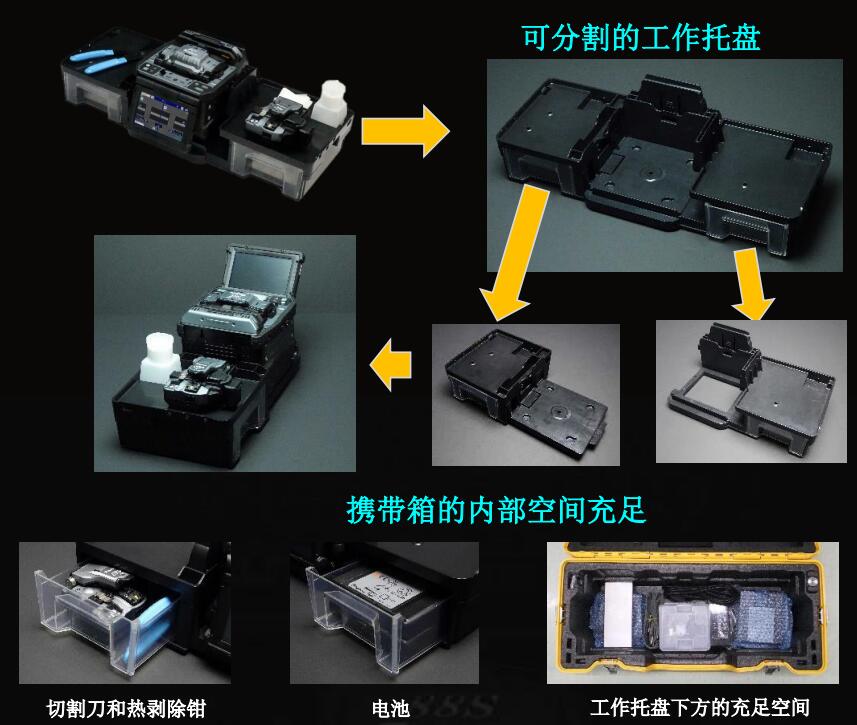

最新設計的工作托盤具有各種各樣的功能。配備有兩個大空間的抽屜,可以存放工具和電池。并且托盤可以分開成為兩部分,以靈活的適應于不同的施工場景。
4. 兼容松套管光纖

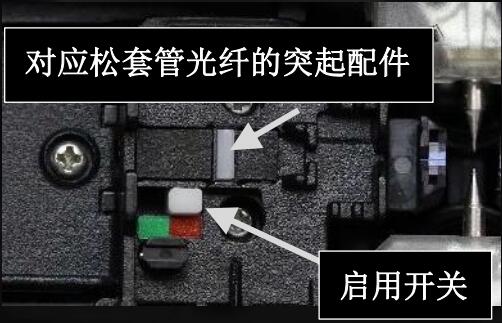

88S 熔接機的護套壓板能夠兼容松套管光纖。護套壓板上面配備有對應松套管光纖的突起配件,并且可以通過手指撥動開關的位置來啟用或者解除。
智能刀片管理技術
1. 刀片自動旋轉

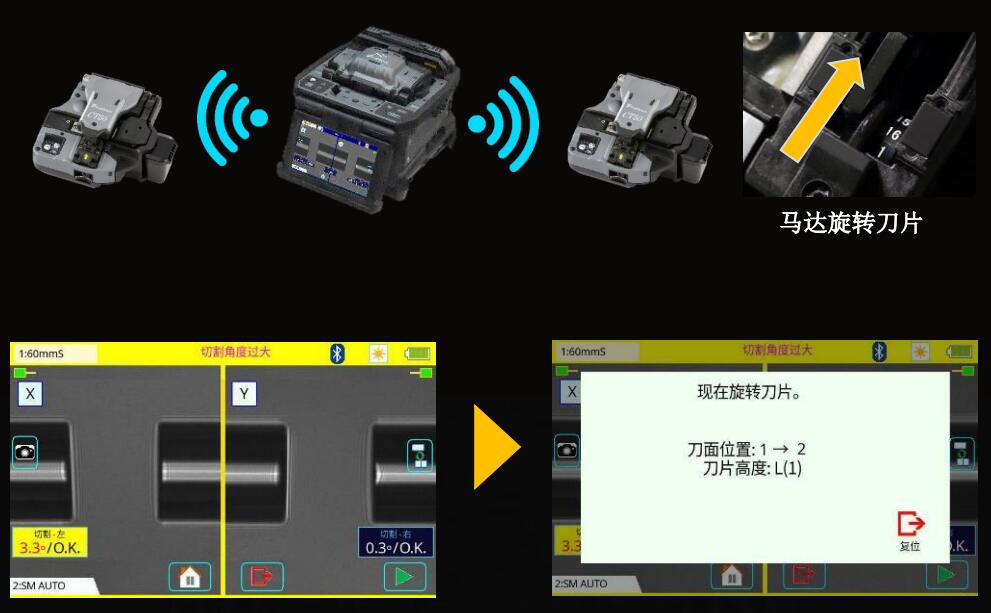

88S 熔接機和 CT50 切割刀能夠通過無線連接通信,以實現當熔接機檢測到刀片磨損的時候,控制切割刀自動旋轉刀片的功能。并且 88S 熔接機也能夠同時連接兩把 CT50 切割刀。
2. 刀片壽命管理

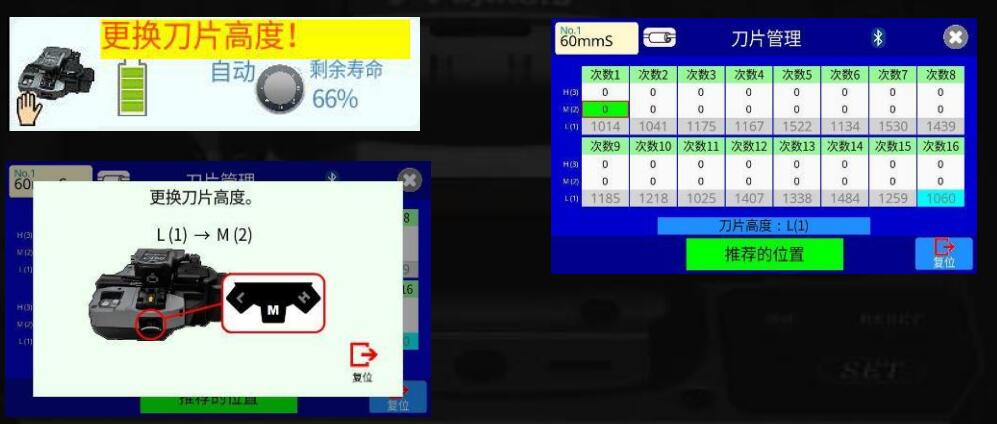

88S 熔接機能夠顯示刀片的剩余壽命,并且能夠適時的提醒操作人員更換刀片的位置,高度以及更換新的刀片。
纖芯對準熔接機
88S
(1) 電池*
BTR-15
(2) 交流適配器
ADC-20
(3) 交流電源線
ACC-14, 15, 16,17 或 18
(4) USB 通信線
USB-01
(5) 熔接機背帶
ST-02
(6) 電極棒 (備用)
ELCT2-16B
(7) 光纖夾具裝載板
SP-03
(8) 攜帶箱
CC-39
(9) 左側工作托盤
WT-09L
(10) 右側工作托盤
WT-09R
(11) 工作托盤冷卻架
JP-09
(12) 三腳架螺絲
TS-03
(13) 攜帶箱背帶
ST-03
(14) 酒精泵
AP-02
(15) 快速操作手冊
QRG-02-C
單芯光纖涂覆層剝除鉗
SS03 或 SS01
光纖切割刀
CT50
(1) 光纖碎屑收集盒
FDB-05
(2) 光纖托盤
AD-10-M24
(3) 切割刀攜帶盒
CC-37
(4) 內六角螺絲刀
HEX-01
使用光纖托盤
AD-50
光纖夾具
FH-70-200
FH-70-250
FH-70-900
FH-FC-20
FH-FC-30
直流適配器
DCA-03
直流電源線
DCC-20
DCC-21
搬送夾具
CLAMP-DC-12
冷卻架
JP-10
JP-10-FC
熱縮套管
FP-03
FP-03(L=40)
FP-03M
光纖對芯方式
纖芯對準
熔接光纖數量
單芯光纖
光纖類型
單模光纖
多模光纖
包層直徑
80 到 150μm
使用護套壓板
涂覆層直徑:最大 3000μm
切割長度:5 到 16mm *1
熔接損耗 *2
ITU-T G.652:平均 0.02dB
ITU-T G.651:平均 0.01dB
ITU-T G.653:平均 0.04dB
ITU-T G.654:平均 0.04dB
ITU-T G.655:平均 0.04dB
ITU-T G.657:平均 0.02dB
熔接時間 *3
SM FAST 模式:平均 7 到 9 秒
AUTO 模式:平均 14 到 16 秒
熱縮套管類型
加熱收縮型套管
熱縮套管長度
最大 66mm
熱縮套管直徑
加熱前最大 6.0mm
加熱時間 *4
60mm slim 模式:平均 9 到 10 秒
60mm 模式:平均 13 到 15 秒
光纖拉力測試
約為 2.0N
電極棒壽命*5
約為 5000 次熔接
尺寸 W
約為 170mm 不包括突出部
尺寸 D
約為 173mm 不包括突出部
尺寸 H
約為 150mm 不包括突出部
重量
約為 2.8kg 包含電池
溫度
使用環境:-10 到 50 攝氏度
存儲環境:-40 到 80 攝氏度
濕度
使用環境:0 到 95%RH 不結露
存儲環境:0 到 95%RH 不結露
海拔
最大 5000 米
輸入
交流 100 到 240V,50/60Hz,最大 1.5A
類型
可充電鋰電池
輸出
約為直流 14.4V / 6380mAh
容量 *6
約為 300 次熔接和加熱循環
溫度
充電環境:0 到 40 攝氏度
存儲環境:-20 到 30 攝氏度
電池壽命 *7
約為 500 次充電循環
液晶顯示器
5 英寸的 TFT 觸摸屏
放大倍數
200 到 320 倍
V 形槽
LED 燈
電腦
USB2.0 Mini B type
外置 LED 燈
USB2.0 A type
約為 DC5V,500mA
帶狀熱剝除鉗
Mini DIN 6pin
直流 12V,最大 1A
無線通信 *8
Bluetooth 4.1 LE
熔接模式
100 個熔接模式
加熱模式
30 個加熱模式
熔接結果
20000 個熔接結果
熔接影像
100 個影像
三腳架螺絲孔
1/4-20UNC
自動功能
根據光纖種類選擇熔接模式
放電功率校正
防風蓋自動打開和關閉
護套壓板自動打開
加熱器蓋子自動打開和關閉
加熱器夾具自動打開和關閉
培訓功能
熔接機內置教學視頻和 PDF 操作手冊
護套壓板
便于確定熱縮套管的位置
電極棒
更換的時候不需要工具
