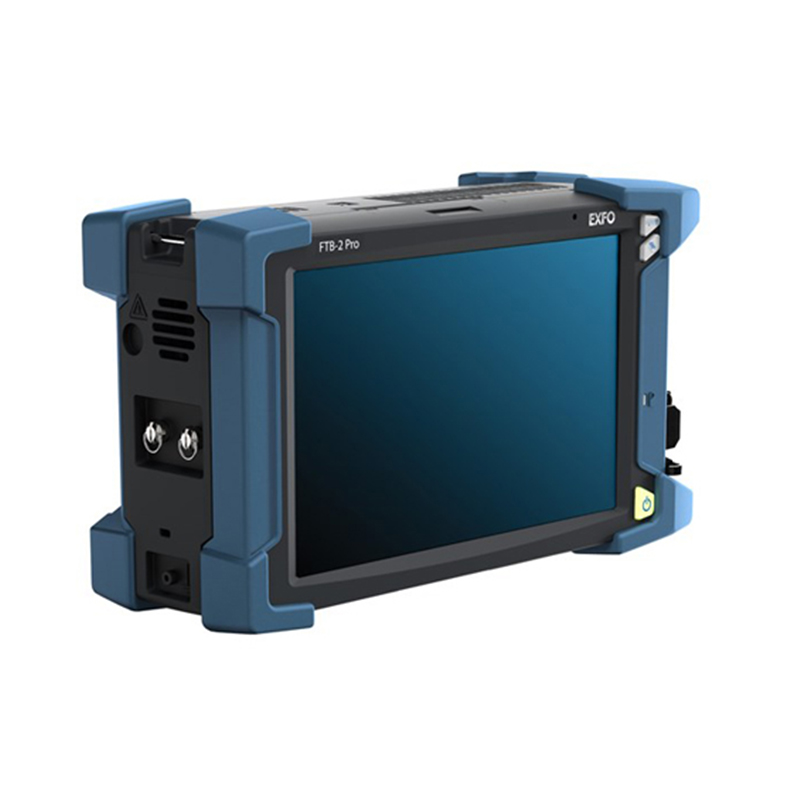

EXFO FTBx-730CPON FTTx/MDU OTDR光時域反射

                                                                              需要在PON FTTx和MDU應用中無縫鑒定分光器的現場技術人員的完美工具。

                                                                              • 通過高端口數分光器（最多1x128）進行測試

                                                                              • 提供單模端口，進行服務中故障診斷，配備

                                                                              • 1490/1550 nm功率計

                                                                              • 動態范圍高達39 dB

                                                                              • 兼容EXFO Connect：自動的資產管理；數據通過云傳輸到動態數據庫內?

                                                                              • 支持iOLM：只需單鍵操作，便可開始多個采集過程，并以易懂的圖表顯示通過/未通過結果

                                                                              查看更多
                                                                              咨詢熱線： 13410391245
                                                                              在線咨詢
                                                                              • 產品概要

                                                                                應用

                                                                                • PON網內的FTTx/MDU測試挑戰

                                                                                • 接入網測試（P2P）

                                                                                • 城域網鏈路測試（P2P）

                                                                                • 無源光局域網（POL）


                                                                                配備提高效率的功能

                                                                                實時監測：激活OTDR激光器的連續發射模式，曲線實時刷新，從而能夠監測光纖是否出現突然變化。迅速查看被測光纖概況的理想工具。


                                                                                自動模式：該功能用作發現模式，自動調整與被測鏈路有關的距離范圍和脈寬。建議調整參數來進行多次測量，從而定位其它事件。


                                                                                縮放工具：對圖像進行縮放或對中，便于分析光纖。在關注的區域周?chē)L制窗口，并更快地將其在屏幕中對中。


                                                                                迅速設置參數：動態更改OTDR設置進行持續采集，不需要停止或返回到子菜單。


                                                                                宏彎曲尋找器：該內置功能使設備能夠自動定位并識別宏彎，不需要進一步費時來分析曲線。


                                                                                雙向分析（使用FastReporter 2數據后期處理軟件）：雙向分析建議用來確保真正的熔接鑒定，將兩個方向的結果結合起來，提供每個事件的平均損耗。如欲進行更加全面的事件鑒定，使用iOLM以最大分辨率來獲取兩個方向的結果（多脈寬和多波長）以及經過合并的視圖。


                                                                                iOLM——消除OTDR測試的復雜性

                                                                                為應對這些挑戰，EXFO開發出一種更好的光纖測試方法：iOLM是一款基于OTDR的應用程序，旨簡化OTDR測試過程，不需要配置參數和/或分析并解析多個復雜的OTDR曲線。它采用高級算法，可動態定義測試參數，并根據被測網絡(luò )確定最適合的曲線采集次數。它還可以關聯多個波長的多個脈寬，從而以最高分辨率定位并識別故障——這一切僅需輕按一個鍵。

                                                                              • 型號及配件
                                                                              • 技術指標

                                                                                波長（nm）a

                                                                                1310 ± 20/1550 ± 20/1625 ± 10/1650 ± 5

                                                                                SM在線端口內置濾波器

                                                                                1625 nm： 高通 >1595 nm；隔離度 >50 dB 從1270 nm到1585 nm

                                                                                1650 nm： 1650 nm：帶通 1650 nm ± 7 nm；隔離度 >50 dB 1650 nm ± 10 nm

                                                                                20 ms時的動態范圍

                                                                                39/38/39/39

                                                                                事件盲區c

                                                                                0.5

                                                                                衰減盲區

                                                                                2.5

                                                                                PON盲區f

                                                                                30

                                                                                距離范圍

                                                                                0.1至400

                                                                                脈沖寬度

                                                                                3至20000

                                                                                線性度（dB/dB）

                                                                                ±0.03

                                                                                損耗閾值（dB）

                                                                                0.01

                                                                                損耗分辨率（dB)

                                                                                0.001

                                                                                采樣分辨率

                                                                                0.04至10

                                                                                采樣點

                                                                                最多256000

                                                                                距離不確定度h

                                                                                ±（0.75 + 0.0025% x 距離 + 采樣分辨率）

                                                                                測量時間

                                                                                用戶定義（最長：60分鐘）

                                                                                典型實時刷新率（Hz）

                                                                                4

                                                                                穩定光源輸出功率

                                                                                -2.5

                                                                                反射率

                                                                                ±2

                                                                                輸入功率范圍

                                                                                1490 nm：-65至18

                                                                                1550 nm：-50至28

                                                                                PON功率計

                                                                                兩個通道：1490/1550

                                                                                寬帶功率計

                                                                                一個通道：1270至1625

                                                                                功率不確定度

                                                                                ±0.2

                                                                                校準波長

                                                                                1310、1490、1550和1625

                                                                                PON功率計譜帶

                                                                                1450至1530

                                                                                寬帶功率計譜帶

                                                                                1270至1625

                                                                                顯示分辨率

                                                                                0.1

                                                                                PON功率計ORL

                                                                                -55

                                                                                寬帶PON功率計ORL

                                                                                -50

                                                                                尺寸（H x W x D）

                                                                                158 mm x 24 mm x 174 mm（6 in x 15/16 in x 6 7/8 in）

                                                                                重量

                                                                                0.4 kg（0.9 lb）

                                                                                工作溫度

                                                                                參閱平臺的規格表

                                                                                存儲溫度

                                                                                -40 °C至70 °C （-40 °F至158 °F）

                                                                                相對濕度

                                                                                0%至95%（非冷凝）
