NetAlly LinkRunner? AT網絡(luò )自動測試儀可針對各種重要任務進行用戶配置的自動測試。這款網絡(luò )測試儀的快速線纜測試和交換機識別功能有助于迅速排查問題。測試結果可自動上傳至Link-Live管理云服務平臺,以增進網絡(luò )工程師與技師之間的協作,實現更出色的作業可視度、項目控制和移動管理。
通過CDP/LLDP/EDP發現距離最近的交換機名稱和端口信息,并利用AutoTest自動測試功能 檢查鏈路速度/雙工以及與TCP/IP網絡(luò )的連接
通過TruePower?加載的以太網供電(PoE)測試,驗證高達30W的802.3af/at供電設備
快速檢查雙絞線線纜長度和接線圖
AutoTest自動測試功能可一次性檢查并記錄PoE、距離最近的交換機、DHCP、DNS和網關服務以及關鍵設備的連接
自動報告,并通過Link-Live云服務實現結果上傳與管理之間的協同
雙絞線/銅線線纜測試(LRAT-1000和LRAT-2000型號),光纖測試(僅限LRAT-2000)

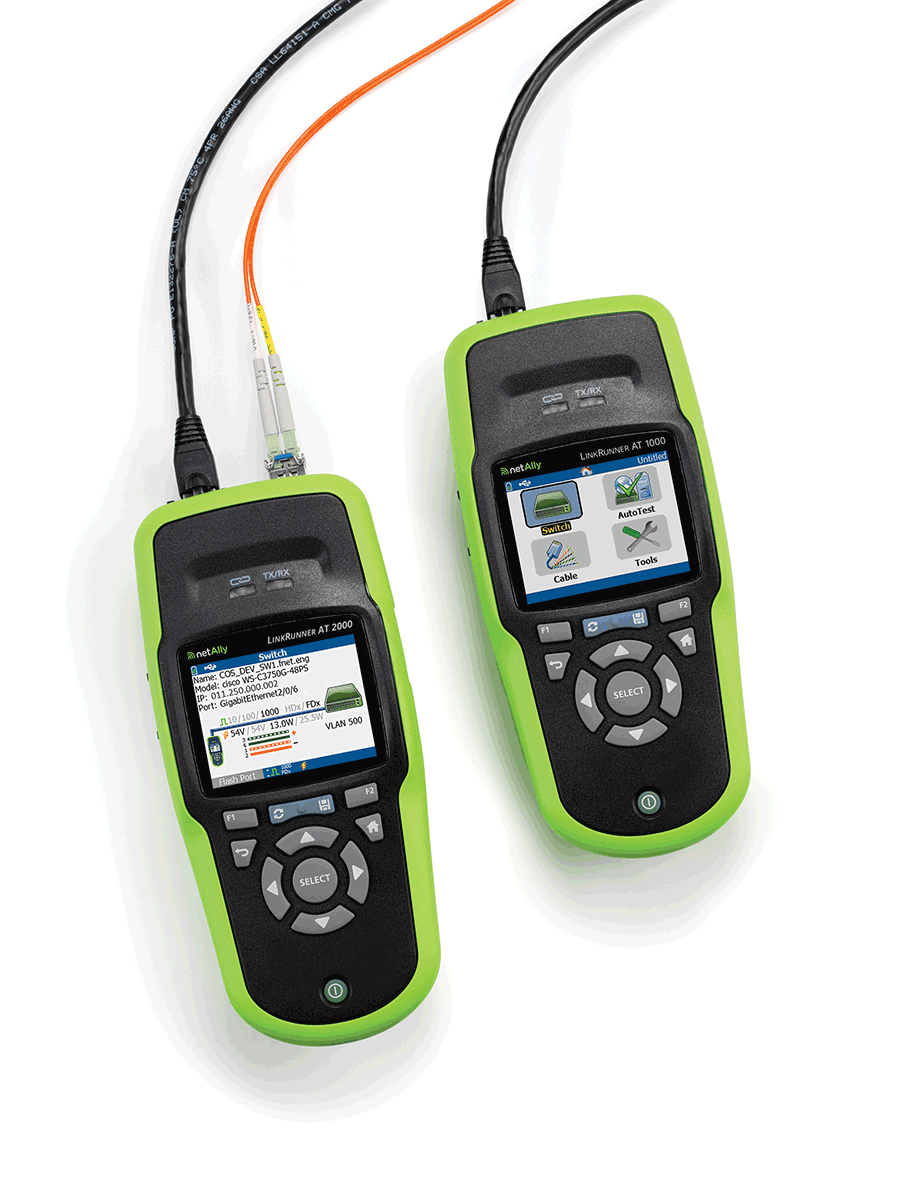

兩種型號:LRAT-2000 和 LRAT-1000
LinkRunner AT有兩種型號可供選擇:LRAT-2000和LRAT-1000。LinkRunner AT 2000還具有以下特有功能:
光纖支持
高達30W的TruePower? PoE電源測試
IPv6支持
反射器支持
更大的結果存儲容量:50,而不是10
采用可充電的鋰離子電池,而不是AA電池組
兩種型號:LRAT-2000和LRAT-1000
LinkRunner AT 1000無法添加這些特有功能

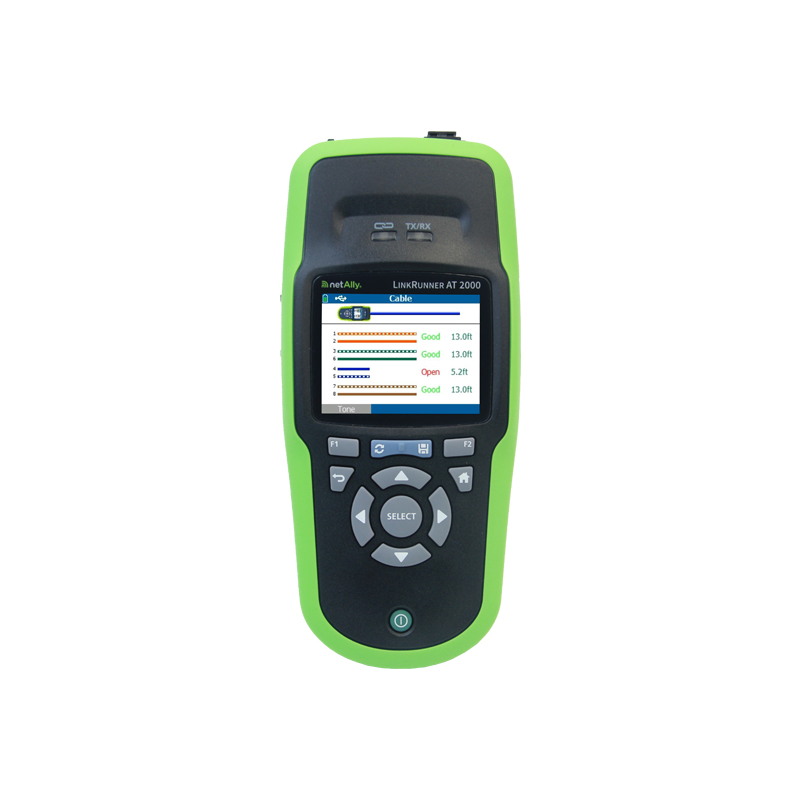

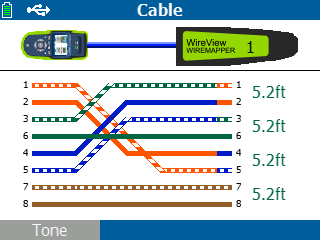

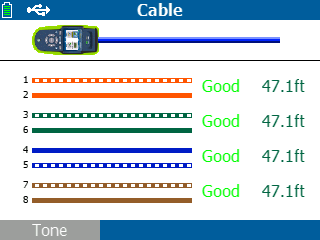

線纜長度、接線圖和位置
采用以下三種不同方法,用戶可輕松找到開路、短路、接線錯誤和分路線對故障點:
在非端接線纜上
利用WireView線纜標識

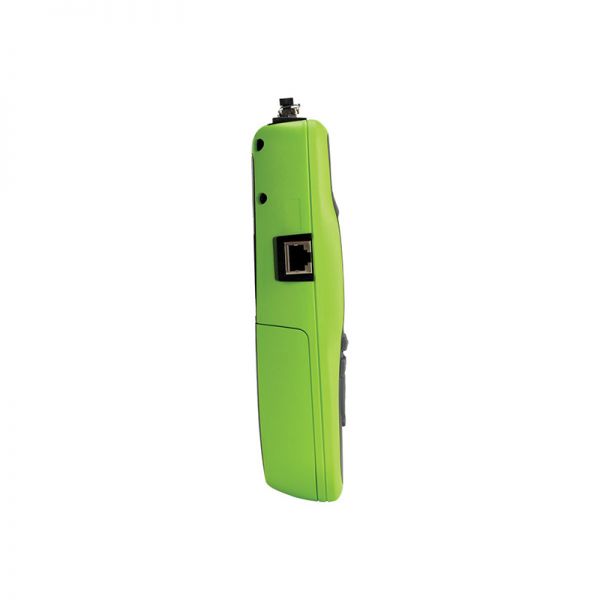

利用LinkRunner AT側面內置的接線圖端口檢查插線線纜
通過線纜調音、交換機端口標稱值、交換機端口鏈路燈閃爍及遠程線纜標識,定位線纜線路。
調音支持模擬及數字IntelliTone模式。
發現距離最近的交換機和VLAN
LinkRunner AT采用IEEE鏈路層發現協議 (LLDP)、Cisco和極端發現協議(CDP和EDP)來顯示距離最近的交換機型號、插槽、端口和配置的VLAN。
LinkRunner AT顯示以下距離最近的交換機關鍵信息:
交換機名稱和型號
機箱、插槽和端口
交換機IP地址
語音和數據VLAN ID
雙工和速度(實際值和標稱值)
信號強度
連接(MDI或MDI/X)
PoE電壓和功率(實際值和測試限值)
線對功率圖示

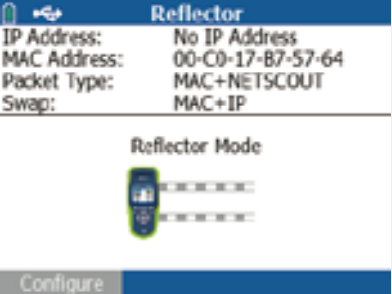

數據包反射器
LinkRunner AT數據包反射器模式允許在端到端網絡(luò )路徑性能測試中,將其用作遠程設備,以驗證LAN和WAN的吞吐容量是否達到1Gbps??蓪⒎瓷淦髂J脚渲脼榻粨QMAC和/或IP地址。LinkRunner AT 2000支持數據包反射,可用于:
OptiView? XG網絡(luò )分析平板電腦
OneTouch? AT Network Assistant
EtherScope? Network Assistant
MetroScope? Service Provider Assistant

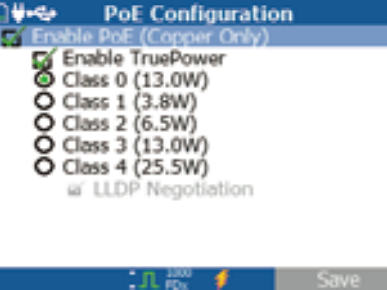

TruePower? PoE測試 - 以太網供電測試
LinkRunner AT能夠在安裝攝像機、接入點和電話之前驗證是否輸出有效功率,以確保部署成功。通過獲取高達802.3at標準25.5W實際功耗,快速驗證PoE性能。將電路加載到工作負載較大的交換機、線纜和配線架,同時測量使用的電壓和設備對。
P V4/V6尋址
驗證IPv4 DHCP自動協商過程、子網和DHCP服務器,并檢查IPv6鏈路本地和全局尋址。
關鍵服務和設備連接
LinkRunner AT可進行Ping或TCP端口開路測試,以檢查連接性。測試將顯示到默認網關、首選 DNS服務器和備用DNS服務器的連接和響應時間。LinkRunner AT可連接至多達10個用戶定義的目標設備、服務器或服務,使用Ping或用戶定義的TCP端口號進行測試。如果將URL作為目標,結果將包括響應時間和IP地址。
802.1x身份驗證
確認使用802.1x和MAC訪問控制列表(ACL)訪問安全網絡(luò )的權限??墒褂秒S附的LinkRunner AT Manager軟件啟用802.1x和下載證書。

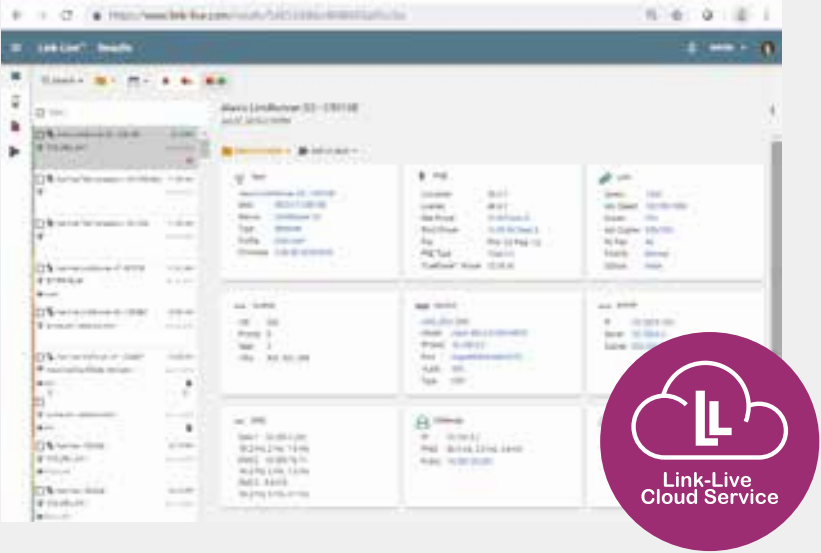

自動測試結果管理
作為集中式測試結果和設備管理系統,免費的Link-Live云服務能夠快速、輕松地登錄、記錄和報告所有LinkSprinter、LinkRunner AT、LinkRunner G2、AirCheck G2和OneTouch AT手持式網絡(luò )測試儀的測試活動,從而優化隊的工作流程。儀器連接至Link-Live云服務后,測試結果便可自動上傳至進行項目管理和報告的儀表盤。您可以選擇隨時上傳其他文件、截屏、圖像、配置文件、數據包捕獲信息、位置信息和備注信息。同時,某些具有AllyCare技術支持的 NetAlly儀器還可以在可用時“通過網絡(luò )”接收來自L(fǎng)ink-Live的固件更新信息。
您可以使用API檢索來自L(fǎng)ink-Live的數據,并將這些數據集成至其他管理平臺,如故障單應用程序或網絡(luò )管理系統。這樣您就可以輕松地提供性能證明,并且更好地管理作業及人員的工作效率。
利用這個統一儀表盤來查看有線和Wi-Fi網絡(luò )連接的結果,您可以:
減少使用多個測試儀和用戶的結果管理開銷
實現站點工作人員和遠程專家之間的無縫協作
簡化網絡(luò )部署文檔在各種媒體中的報告生成
在每個結果后附上照片和用戶評論,為未來進行更改和故障排除提供背景信息
針對資產管理,能夠將已裝設備的序列號以及線纜/墻壁插孔標簽關聯至具體的測試結果

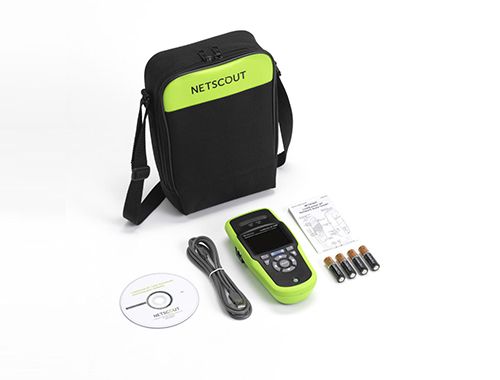

LRAT-1000
包括:(1) LinkRunner AT 1000 測試儀,帶 AA 電池組、4 節 AA 電池、WireView 電纜 ID #1、USB 電纜、入門指南和軟包。
LRAT-1000-1YS
為 LRAT-1000 提供 1 年 AllyCare 支持
LRAT-1000-3YS
為 LRAT-1000 提供 3 年 AllyCare 支持

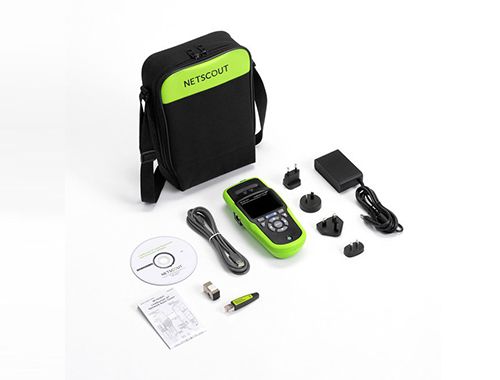

LRAT-2000
包括:(1) 帶鋰離子電池的 LinkRunner AT 2000 測試儀、帶區域電源插頭的電源、WireView 電纜 ID #1、RJ-45 耦合器、USB 電纜、入門指南和軟包。光纖 SFP 必須單獨購買。
LRAT-2000-1YS
為 LRAT-2000 提供 1 年 AllyCare 支持
LRAT-2000-3YS
為 LRAT-2000 提供 3 年 AllyCare 支持
LRAT-2000-KIT
LRAT-2000-1YS
為 LRAT-2000-KIT 提供 1 年 AllyCare 支持
LRAT-2000-3YS
為 LRAT-2000-KIT、LINKSOLUTIONS-KIT 提供 3 年 AllyCare 支持

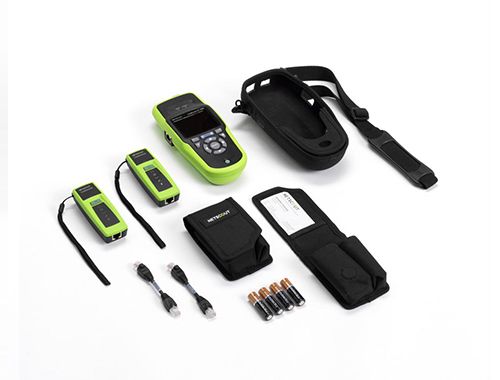

LINK解決方案套件
包括:(1) LinkRunner AT 2000 測試儀、(2) LinkSprinter 網絡(luò )測試儀、(1) LinkRunner AT 皮套和 (2) LinkSprinter 皮套。

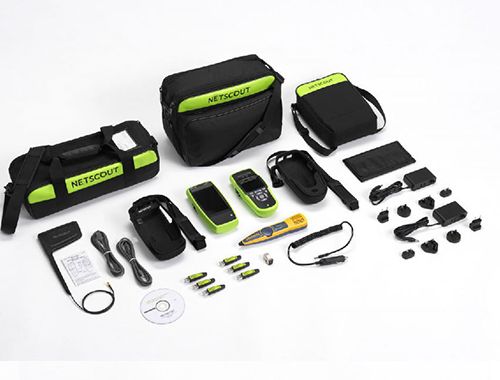

ACKG2-LRAT2000
包括:(1) AirCheck G2 Wi-Fi 測試儀、交流充電器、(2) USB 數據線、快速入門指南、外置定向天線、皮套、汽車充電器、(1) LinkRunner AT 2000 測試儀,帶鋰離子電池、交流充電器, IntelliTone? PRO 200、WireView 電纜 ID #2-6、大折疊測試套件袋、皮套、RJ-45 耦合器和 (2) 個軟手提箱。
電源充電器
交流充電器更換

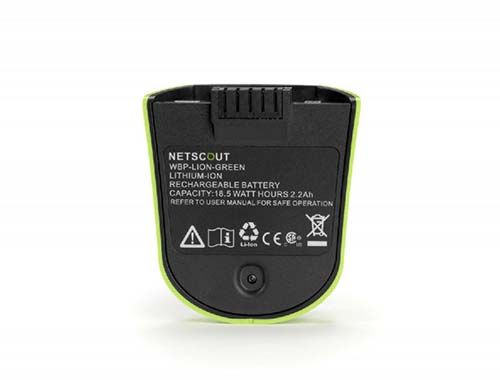

WBP-LION-GREEN
LinkRunner AT 鋰離子替換電池
LRAT-AA-綠色
LinkRunner AT AA 電池組

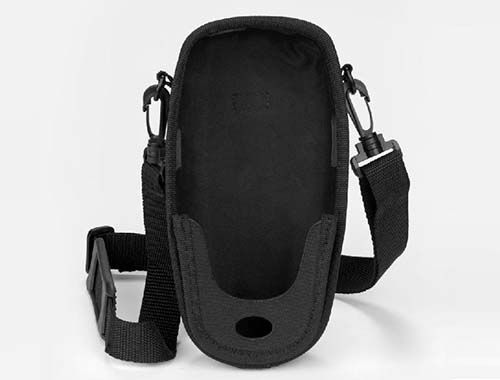

LRAT-皮套
LinkRunner AT 皮套

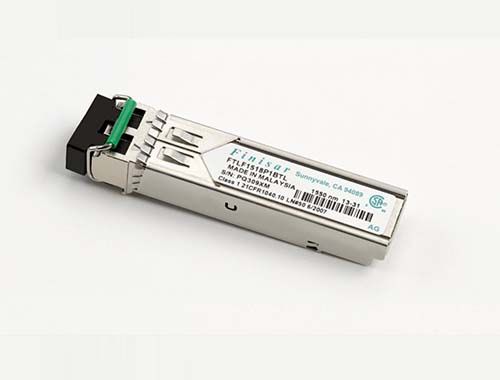

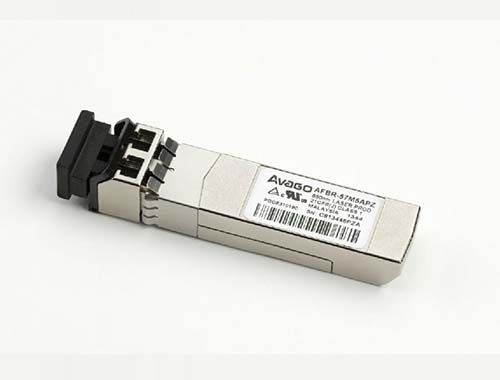

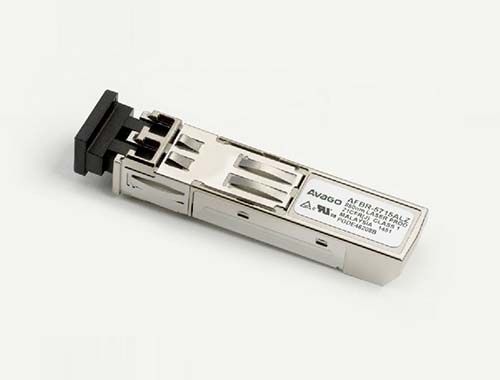

SFP-1000SX
帶 DDM 的 SX 千兆光纖 SFP 收發器(850 nm,多模)

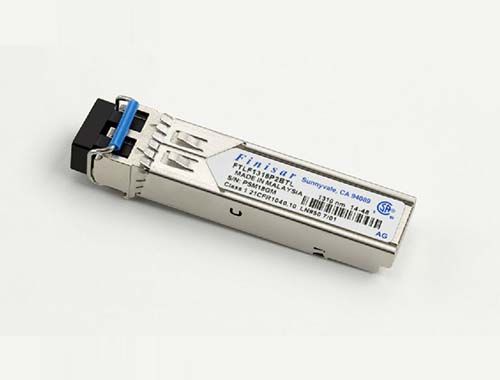

SFP-1000LX
帶 DDM 的 LX 千兆光纖 SFP 收發器(1310 nm,單模)
SFP-1000ZX
ZX Gig Fiber SFP 收發器(1550 nm,單模)
SFP-100FX
具有 DDM(多模)的 100BASE-FX 光纖 SFP 收發器

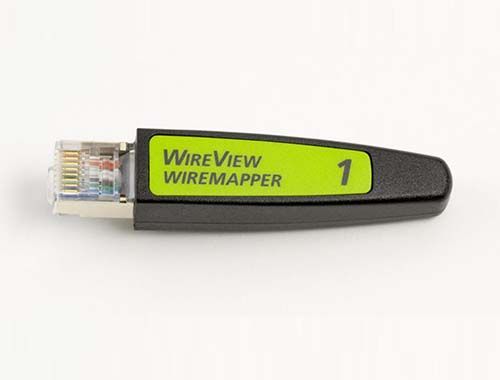

WIREVIEW 1
WireView 電纜 ID #1
WireView 2-6
電纜識別器工具 ID #12-6

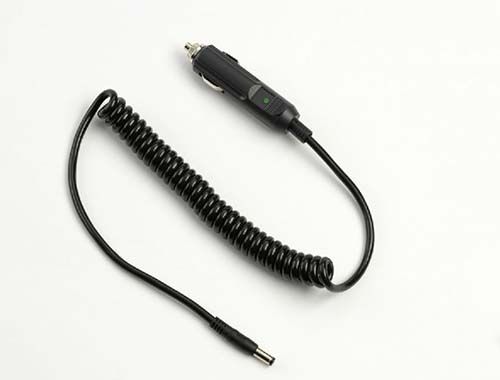

MS-AUTO-CHG
汽車打火機充電器適配器
方面
3.5 英寸 x 7.8 英寸 x 1.9 英寸(8.9 厘米 x 19.8 厘米 x 4.8 厘米)
重量
18 盎司(0.5 公斤)
電池
可拆卸、可充電鋰離子電池組(18.5 瓦時)
電池壽命
典型的工作壽命為 6 小時;典型充電時間為 3 小時
外部交流適配器/充電器
AC 輸入 90 至 264V AC 48 至 62 Hz 輸入電源 DC 輸出 15V DC at 1.2 Amps
展示
2.8 英寸彩色 LCD(320 x 240 像素)
鍵盤
12 鍵彈性體
音調發生器
IntelliTone? 數字音頻:[500 KHz];模擬音:[400 Hz, 1 KHz]
媒體訪問;銅
RJ-45:10BASE-T、100BASE-TX、1000BASE-T 和 PoE(IEEE 802.3af 和 802.3at)
媒體訪問;纖維

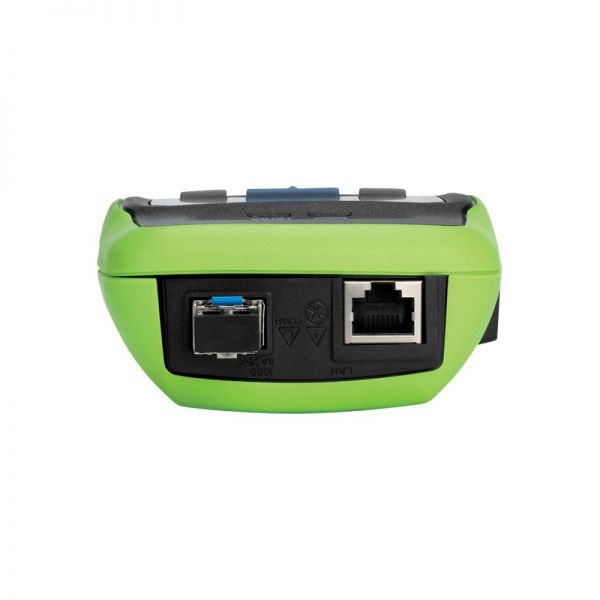

SFP 適配器端口支持 100BASE-FX 和 1000BASE-LX/SX/ZX(僅限 LRAT-2000)
電纜測試
線對長度、開路、短路、分裂、交叉、直通和電纜 ID
以太網供電 (PoE)
單端測試:
用戶定義的 IEEE 802.3at 類 0、1、2、3、4 測試,不帶 LLDP 否定,或 4 帶 LLDP 協商
測量以下 PSE PoE 參數:
使用的對
接收類
PSE 類型
卸載電壓 (V)
負載電壓 (V) (LRAT-2000 with TruePower?)
空載功率 (W) (LRAT-1000)
負載功率 (W) (LRAT-2000 with TruePower?)
支持操作系統
Windows? 8.1 和 Windows? 10
最低硬件要求:
處理器:1 GHz 或更高 CPU
RAM:1 GB 或更多
硬盤:1 MB 可用空間
顯示器:1024 x 768 高色,32 位(推薦)
接口:USB
工作溫度和相對濕度
32°F 至 113°F(0°C 至 +45°C) 注意:如果測試儀的內部溫度高于 113°F (45°C),電池將不會(huì )充電
工作相對濕度(% RH 無冷凝)
90%(50°F 至 95°F;10°C 至 35°C) 75%(95°F 至 113°F;35°C 至 45°C)
儲存溫度
-4°F 至 140°F(-20°C 至 +60°C)
沖擊和振動
隨機,2 g,5 Hz-500 Hz(2 級)1 m 跌落
安全
EN 61010-1 第二版
安全(僅限 LR-AT 2000)
EN/IEC 60825-1:2007、EN/IEC 60825-2:2004+ A1:2007(僅限 LRAT-2000)
高度
4,000 米;存儲空間:12,000 m
電磁兼容
FCC 第 15 部分 A 類,EN 61326-1
認證和合規性
符合歐盟相關指令符合澳大利亞相關標準加拿大標準協會(huì )列出
支持操作系統
Windows? 8.1 和 Window? 10
處理器
1 GHz 或更高
內存
1 GB 或更多
硬盤
1 GB 可用空間
展示
1024 x 768 高色,32 位(推薦)
界面
USB
