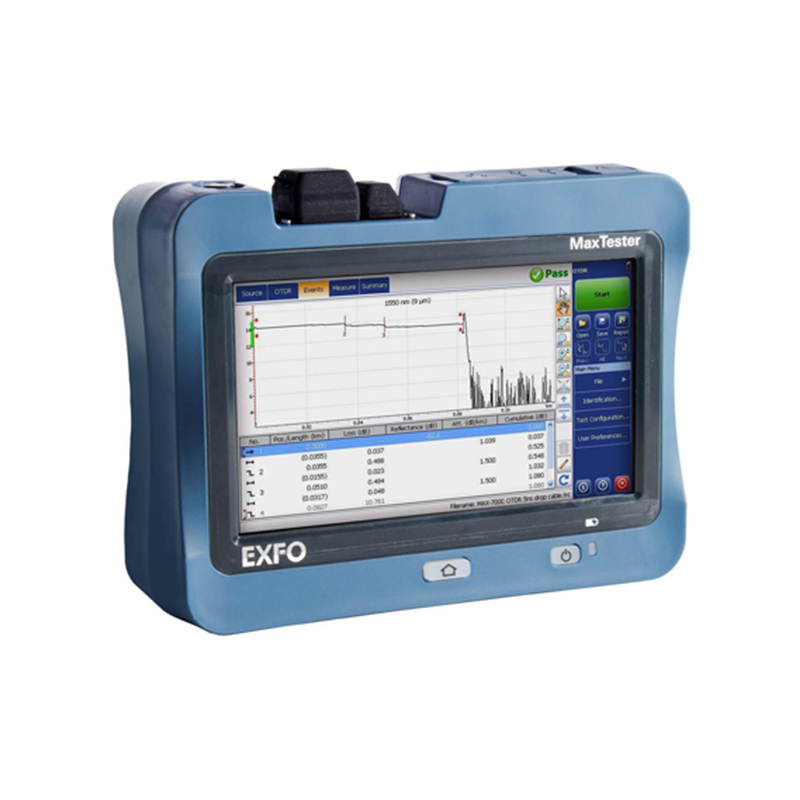

EXFO MaxTester 715B OTDR光時域反射儀是功能全面的入門級專用OTDR,借鑒平板電腦設計,是一線單模光纖安裝人員的理想之選。
小巧輕便、便于攜帶、功能強大并借鑒平板電腦設計
7英寸室外增強型觸摸屏——在手持式測試儀中屏幕尺寸較大
續航時間長達12小時
盲區:EDZ1m;ADZ4m
動態范圍——30/28/28dB
堅固耐用,針對室外應用設計
支持iOLM:智能、動態的應用,只需點擊一下,便可將復雜的OTDR曲線分析化繁為簡
應用
FTTx最后一英里安裝和故障診斷
短距離接入網測試
FTTA光纖-DAS安裝
CATV/HFC網絡(luò )測試
手持式OTDR...重新設計。
MAX-700B/C系列是一款借鑒平板電腦設計的OTDR,它小巧輕便、便于攜帶且堅固耐用,適用于室外環境。它配備業內手持式測試儀中效率比較高的7英寸室外增強型觸摸屏,可提供出色的用戶體驗。它安裝類似于Windows的直觀GUI,確保新用戶經過短期學習,便可迅速上手。此外,它還采用經過改進的OTDR2環境,提供基于圖標的功能、迅速啟動、自動的宏彎查找器以及增強的自動與實時模式。
Max-700B/C系列是名副其實的高性能OTDR,由全球主要的制造商提供。它可提供EXFO經過驗證的OTDR質量和精度,以及非常高的光性能,可隨時確保一次性獲得正確的結果。
除了長達12小時的電池續航時間可確保您安心使用外,它還提供即插即用型硬件選件,如可視故障定位儀(VFL)、功率計和USB工具,使技術人員的工作變得更加輕松。
最重要的是,MAX-700B/C系列最終將基于OTDR的智能應用程序iOLM引入到手持式測試設備市場。這款高級軟件只需點擊一下,便可將復雜的曲線分析化繁為簡。.
總而言之,MAX-700B/C系列體積小巧,便于手持;同時功能強大,可滿足您的所有需求!
針對您的測試需求量身設計的入門級解決方案
MAX-715B OTDR/iOLM針對FTTx架構的點對點測試和故障診斷進行了優化,是測試短距離光纖的理想之選(如在機房環境或FTTA/DAS網絡(luò )中)。
其它可用型號包括:
? MAX-720CLAN/WAN接入網OTDR:針對多模和單模接入網安裝與維護進行了優化
? MAX-730CPON/接入網OTDR:針對FTTx/MDU和短距離城域網光纖部署與故障診斷進行了優化
正在尋找基于圖標的映射?

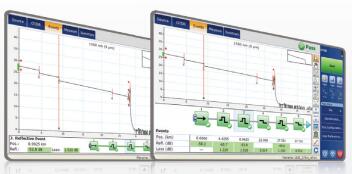

線性視圖(所有EXFO OTDR的標準配置)
自2006年以來,我們的OTDR開始提供該線性視圖,它以線性的方式為每個波長顯示圖標,從而簡化OTDR曲線結果的解讀。該視圖將從傳統的單脈沖曲線上獲取的數據點轉換為反光和不反光圖標。采用通過/未通過閾值,可更容易地在鏈路上精確確定故障位置。

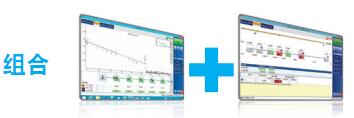

經過改進的線性視圖可靈活地顯示OTDR圖表及其線性視圖,而不需要來回切換以分析光纖鏈路。
雖然該線性視圖可簡化單個脈寬曲線OTDR測試結果的解讀,但用戶仍需要設置OTDR參數。此外,還經常必須采集多個曲線來全面鑒定光纖鏈路。閱讀下文,了解iOLM如何能夠自動完成這些任務并提供更加精確的結果。
iOLM——消除OTDR測試的復雜性
為應對這些挑戰,EXFO開發出一種更好的光纖測試方法:
iOLM是一款基于OTDR的應用程序,旨在簡化OTDR測試過程,不需要配置參數和/或分析并解析多個復雜的OTDR曲線。它采用高級算法,可動態定義測試參數,并根據被測網絡(luò )確定適合的曲線采集次數。它還可以關聯多個波長的多個脈寬,從而以非常高的分辨率定位并識別故障——這一切僅需輕按一個鍵。
工作原理?
動態的多脈沖采集 → 智能的曲線分析 → 在一個鏈路圖中合并所有測試結果 → 全面診斷
將傳統的OTDR測試轉化為自動測試,使各種水平的技術人員一次性獲得正確的結果。
專利保護適用于iOLM,包括其專用測量軟件。EXFO的通用接口受美國6,612,750號專利保護。
支持IOLM的三種方式
運行iOLM和OTDR應用程序(Oi)
即使在現場也能向支持iOLM的設備添加iOLM軟件選件
訂購僅支持iOLM應用程序的設備
iOLM超值包
除了標準的iOLM功能集外,您還可以選擇包括擇增值功能的Advanced或Pro超值包。請參閱iOLM規格表,了解最完整和最新的超值包詳情。

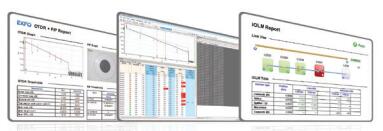

FastReporter發揮數據后期處理的最大功效
一款軟件即可實現全部功能
這款功能強大的報告軟件是您OTDR的完美補充,可用來創(chuàng )建或定制報告,從而全面滿足您的需求。

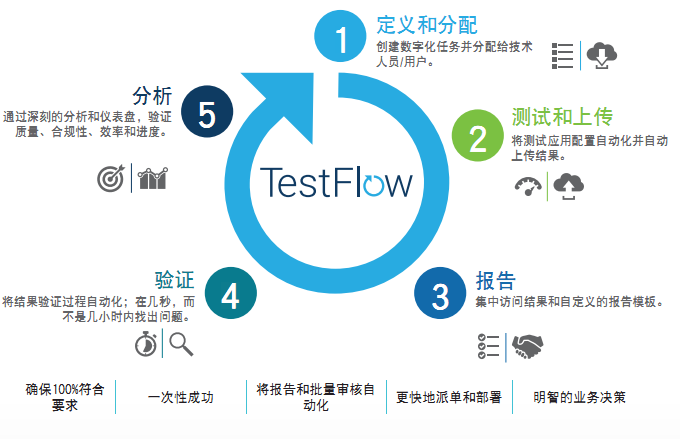

TestFlow流程
無論您是現場技術人員、現場領導還是項目經理,都可以從TestFlow獲益頗多。
即插即用的光測試選件
MaxTester配備即插即用的光纖測試選件,您可以在需要時購買這些選件。不論何時,安裝起來都易如反掌。您可以自己安裝,不需要升級任何軟件。
光功率計
這一款功率計(GeX)可測量高達27 dBm的功率,這在業內處于比較高的水平。它是測量光纖同軸電纜混合(HFC)網或高率信號必不可少的工具。在與支持自動選擇波長/自動切換功能的光源結合使用時,這一款功率計可以在相同波長上自動步,從而避免任何測量不匹配的風險。
支持各種連接器
支持自動選擇波長/自動切換
提供測量結果保存和報告功能
支持7個標準的校準波長
可視故障定位儀 (VFL)
除了其它造成信號損耗的原因外,即插即用的VFL還可輕松發現斷裂、彎曲、故障連接器和熔接。這種雖然簡單但又很必要的故障診斷工具應成為現場技術人員工具箱的一部分。這款VFL可通過在單?;蚨嗄9饫w上的確切故障點發出明亮的紅光,從而指示故障位置,其故障檢測距離最高可達5 km(僅在與光功率計結合使用時提供)。

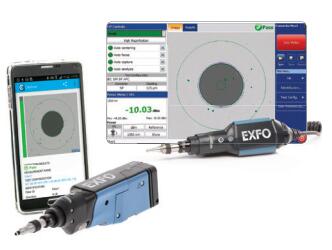

光纖連接器端面檢測和驗證—OTDR測試前的首要步驟

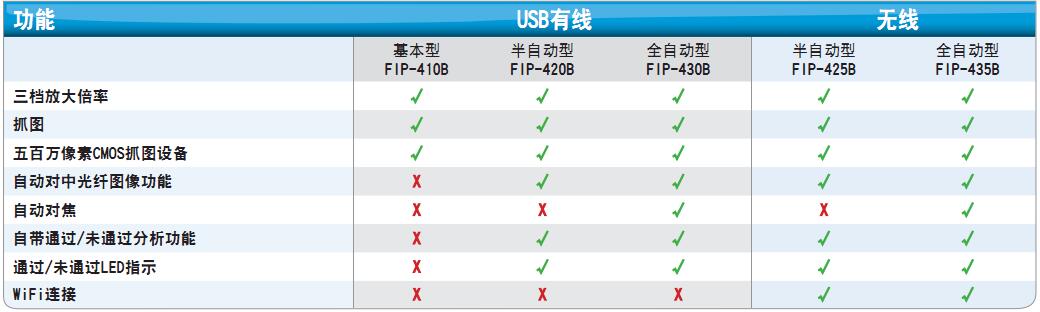

采用EXFO的光纖端面檢測器來正確檢測光纖連接器可防止許多問題,從而幫助您節省時間、金錢和精力。此外,使用帶自動對中功能的全自動解決方案可將關鍵的光纖端面檢測轉化為快速、簡單的一步操作流程。
您是否知道OTDR/IOLM的連接器也很關鍵?
在OTDR端口或發射光纜上出現臟污的連接器可能會(huì )對測試結果造成不利影響,甚至會(huì )在連接期間造成永久損壞。因此,定期檢測這些連接器,確保其未受污染非常關鍵。在使用OTDR時,首先進行光纖端面檢測可以最大限度地提高OTDR性能和測試效率。
五種型號滿足不同預算要求
顯示屏
7英寸(178毫米)室外增強型觸摸屏,800 x 480 TFT
接口
兩個USB 2.0端口
RJ-45 LAN 10/100 Mbit/s
存儲
2 GB內存(20000條OTDR曲線,典型值)
電池
充電鋰聚合物電池
可根據Telcordia(Bellcore)TR-NWT-001138 連續運行12小時
電源
電源AC/DC適配器,100-240 VAC輸入,50-60 Hz,9-16 V DCIN 15 W最小
波長(nm)b
1310 ± 30/1550 ± 30/1625 ± 10
動態范圍
30/28/28
事件盲區
1
衰減盲區
4
距離范圍
0.1至160
脈沖寬度
5至20000
線性度
±0.05
損耗閾值
0.01
損耗分辨率
0.001
采樣分辨率
0.04至5
采樣點
最多256000
距離不確定度
±(0.75 + 0.005% x 距離 + 采樣分辨率)
測量時間
用戶自定義
反射準確度
±2
典型實時刷新率
3
尺寸(H x W x D)
200 mm x 155 mm x 68 mm(7 7/8 in x 6 1/8 in x 2 ? in)
重量(帶電池)
1.29 kg(2.8 lb)
工作溫度
-10 °C至50 °C(14 °F至122 °F)
存儲溫度
-40 °C至70 °C(-40 °F至158 °F)
相對濕度
0%至95%(非冷凝)
輸出功率
-11.5
調制
CW、1 kHz、2 kHz
校準波長
850、1300、1310、1490、1550、1625、1650
功率范圍
27至-50
不確定度
±5% ± 10 nW
顯示分辨率(dB)
0.01 = 最大值至-40 dBm
0.1 = -40 dBm至-50 dBm
自動偏移置零范圍
最大功率至-30 dBm
聲音檢測
270/330/1000/2000
激光,650 nm ± 10 nm
-
CW/調制1 Hz
-
62.5/125 μm時的典型Pout:> -1.5 dBm(0.7 mW)
-
激光安全2級
-
