AirMagnet ? Survey PRO

802.11 現場勘察

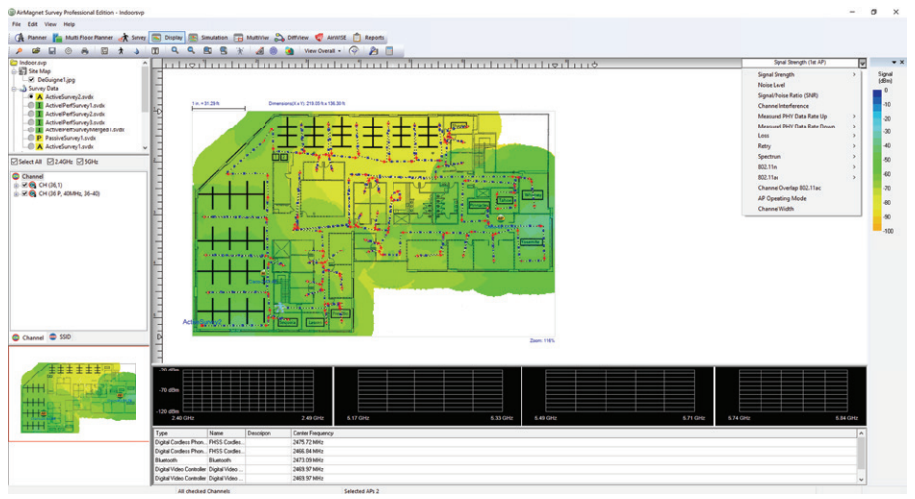

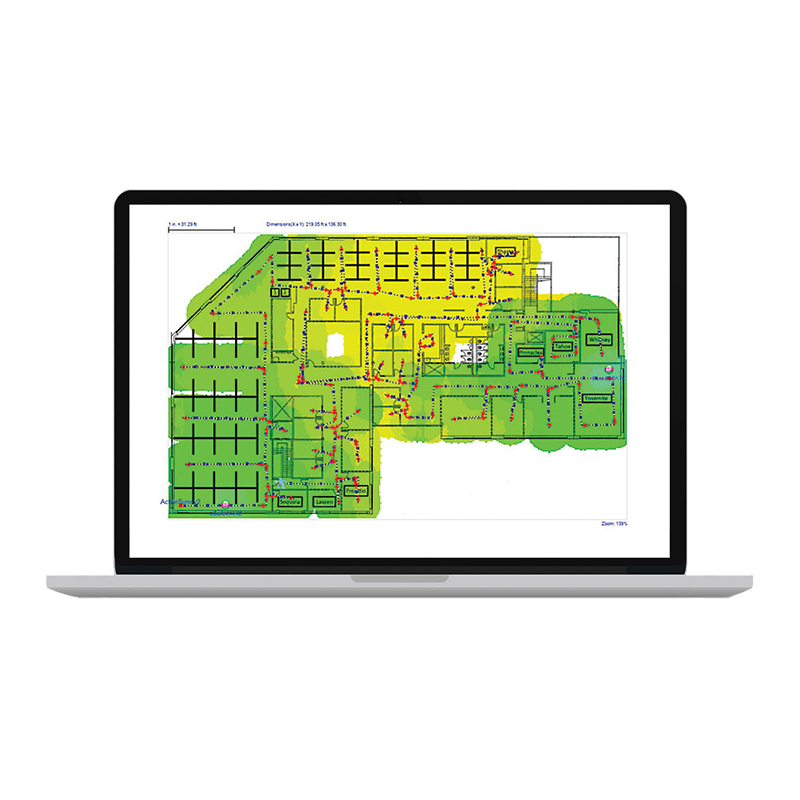

NetAlly AirMagnet Survey是一種無線網絡(luò )部署解決方案，可讓用戶使用任何802.11適配器來測量和評估真正的無線網絡(luò )最終用戶體驗。在考慮MIMO和其他環境條件 / 網絡(luò )配置的情況下，AirMagnet Survey不僅能夠驗證射頻覆蓋率，還可根據吞吐量和PHY數據速率以可視化形式呈現實際最終用戶網絡(luò )性能。本無線站點勘察解決方案可顯示影響性能的特定802.11參數的覆蓋范圍，如更高的MCS方案和更寬的信道，以及干擾源的入侵或舊設備的影響。結果顯示為一份涵蓋所有重要射頻和最終用戶性能指標的完整Wi-Fi“氣象圖”?！皩?shí)際”測量的結果使IT人員從一開始就能夠準確設計和部署WLAN。從而有助于企業節省時間和費用，減少最終用戶網絡(luò )投訴，減少代價高昂的網絡(luò )重新設計。

與AirMagnet Planner無縫集成

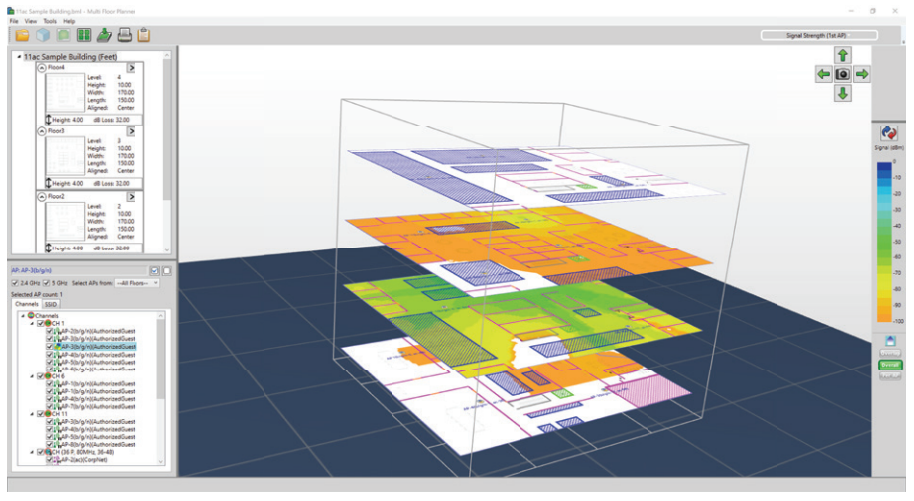

AirMagnet Planner是AirMagnet Survey PRO的組成部分，可提供一個無縫應用程序，作為業界802.11a/b/g/n/ac無線局域網設計、部署和持續優化的最完整方法之一。利用這個集成解決方案，用戶可先使用AirMagnet Planner對建筑結構材料/障礙物和802.11接入點進行建模，通過可視化圖形呈現多樓層的覆蓋范圍以準確地設計WLAN，然后再使用AirMagnet Survey PRO中的真實數據對結果進行驗證。通過使用實時的最終用戶性能指標，用戶可隨著時間的推移進一步完善自己的規劃模型。

用戶還可以根據AirWISE?引擎的設計要求進行網絡(luò )規劃測試，從而獲得其他規劃功能。AirMagnet Planner還可與AirMagnet Survey Express集成。

戶外無線站點勘察

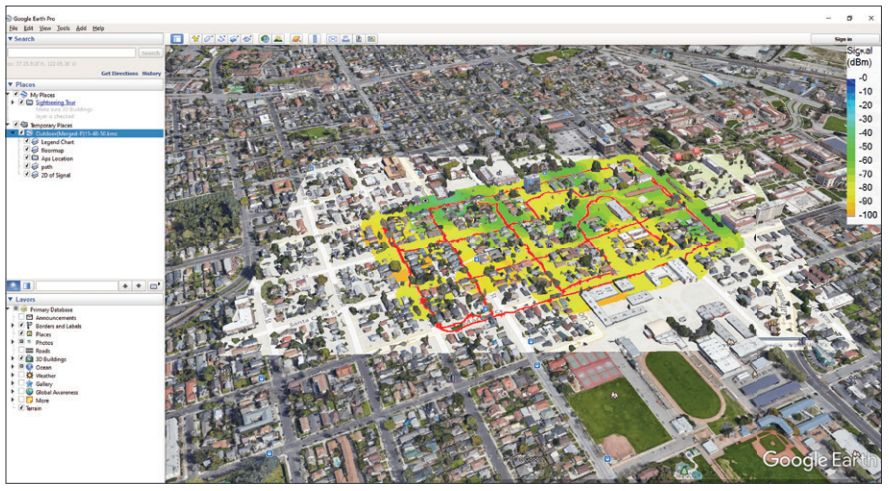

借助GPS支持以及通過與Google Earth集成，AirMagnet Survey PRO可進行完全自動的戶外無線站點勘察。用戶可利用符合NMEA規定的GPS設備自動收集戶外無線數據，還可以導入全球任何城市的街道地圖，然后選擇在A(yíng)irMagnet Survey用戶界面中分析結果，或將結果導入Google Earth，以放大顯示城市中的任何街道。

“真實”勘察數據的收集以及模擬“假設”情況的解決方案

AirMagnet Survey具備同步無線站點勘察功能，該功能可利用插入同一電腦的多個適配器向用戶提供模擬真實客戶端特性的解決方案（使用主動和iPerf勘察）。使用精確的無線模擬工具可減少站點勘察時間和精力投入，削減一半成本，且用戶只需進行一次現場勘察即可收集到全部所需數據。

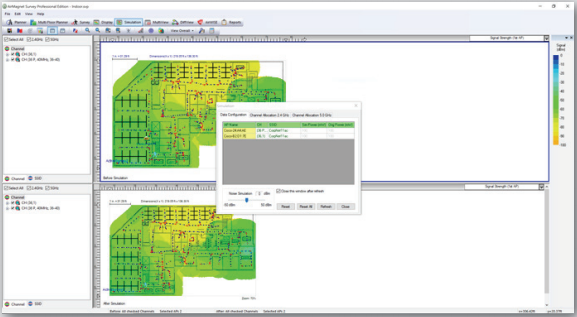

利用這款無線802.11站點勘察工具，用戶可創(chuàng )建“假設”情況，以模擬網絡(luò )的各種變化，同時預覽所受到的影響。用戶可選擇改變接入點發射功率、信道、SSID設置，以及添加環境噪聲。用戶還可以模擬移動接入點至新場所，并預覽添加其他接入點的效果。AirMagnet Survey使用戶可以選擇為接入點制定一個可以避免干擾和過度部署的自動信道計劃。

射頻頻譜和無線局域網語音勘察

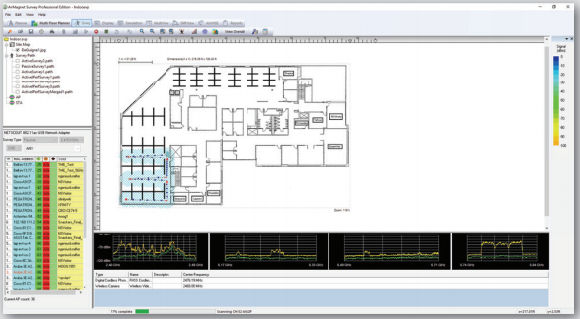

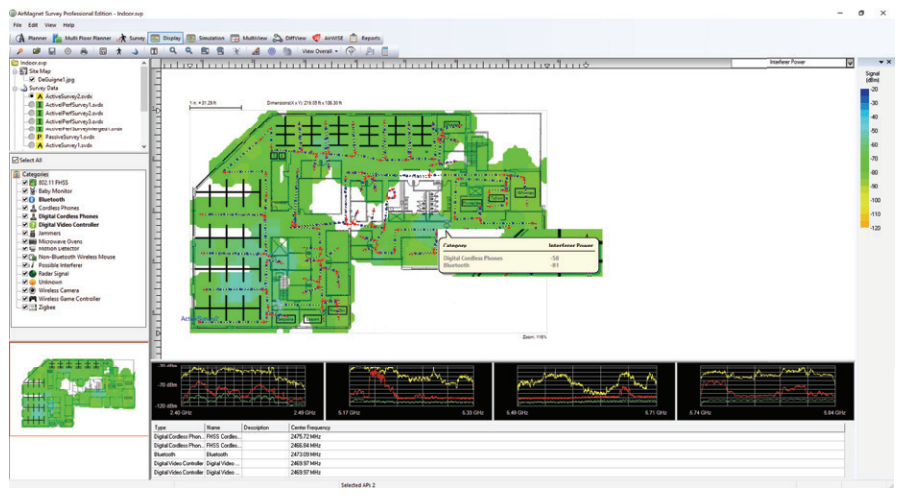

做任何設計和部署決策之前，用戶可考慮非 Wi-Fi 設備的射頻干擾。AirMagnet Spectrum XT用戶可在單次勘察中收集到Wi-Fi和頻譜分析數據，并將數據集成至AirMagnet Survey中。通過這樣的集成，用戶可在任意位置查看射頻能量，并識別/顯示干擾WLAN的非802.11設備。

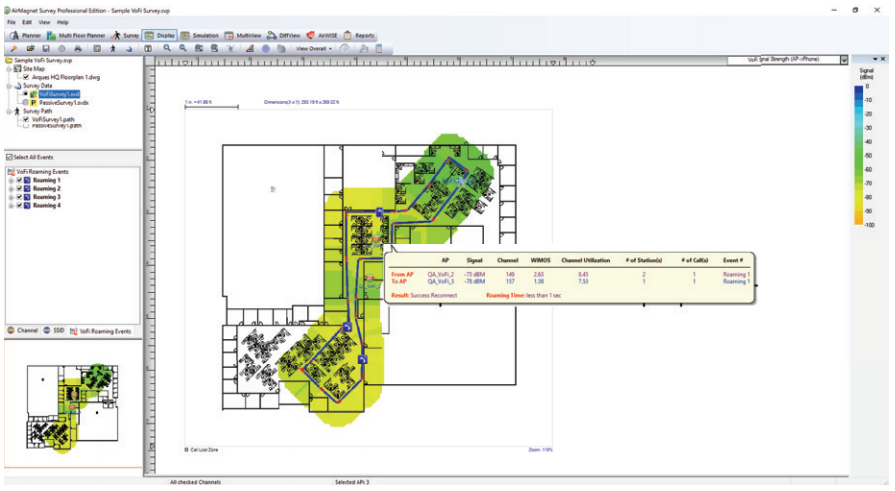

AirMagnet Survey可應對網絡(luò )安裝人員和IT員工在部署VoWLAN網絡(luò )時面臨的挑戰。利用內置的語音驗證系統，AirMagnet Survey用戶可確保其網絡(luò )設計符合電話供應商的建議。此系統讓用戶通過驗證和在樓層示意圖上每個位置繪制電話通話質量、容量以及其他語音參數的方式執行真實的語音勘察，從而有助于識別和最大限度地減少問題。

驗證用戶和應用要求

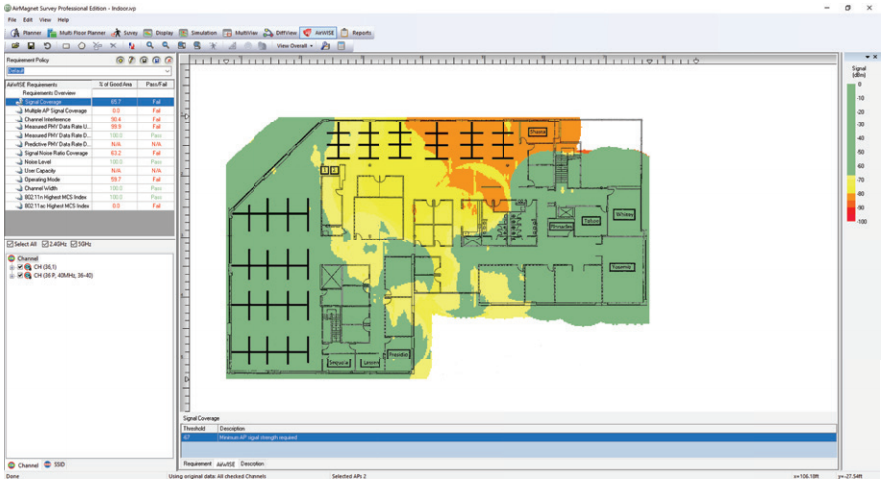

AirWISE?引擎允許用戶設置無線網絡(luò )設計/應用要求，如信號覆蓋范圍、無線網絡(luò )吞吐量、PHY數據速率、802.11特定參數等，以幫助識別任何范疇的問題。設置之后，系統就會(huì )提示用戶樓層示意圖上的區域是否符合要求，如果不符合要求，用戶就可以采取必要的措施來解決覆蓋范圍、性能或容量問題。

用戶可通過AirWISE創(chuàng )建基于真實勘察數據或無線網絡(luò )建模數據的標準， 這些標準可用于驗證 WLAN 部署是否能支持各種應用的運行。

通過避免代價高昂的WLAN網絡(luò )重新設計，這種一鍵式 WLAN 網絡(luò )評估有助于節省時間、精力和費用，同時可最大限度地減少I(mǎi)T故障排查成本。用戶可生成一個通過/失敗報告，從而以有效的方式將勘察結果提供給安裝人員或最終客戶。

專業自定義報告

AirMagnet Survey PRO包含一個完全集成的報告模塊，可即時創(chuàng )建站點勘察和各種模擬情況的自定義報告。自定義模板可使無線802.11站點勘察用戶根據項目要求靈活地創(chuàng )建各種報告。用戶還可以對報告進一步定制，比如包含/排除一些部分、添加備注以及自定義標識、頁眉和頁腳等其他可自定義選項。報告可保存為多種格式，如PDF、XML、HTML、Excel或Word。

報告模塊包括使用下列語言的報告模板：英語、德語、法語、阿拉伯語、俄語和日語，同時還允許用戶使用任何其他語言創(chuàng )建模板。

通過圖像呈現隨著時間變化的覆蓋范圍和性能差異

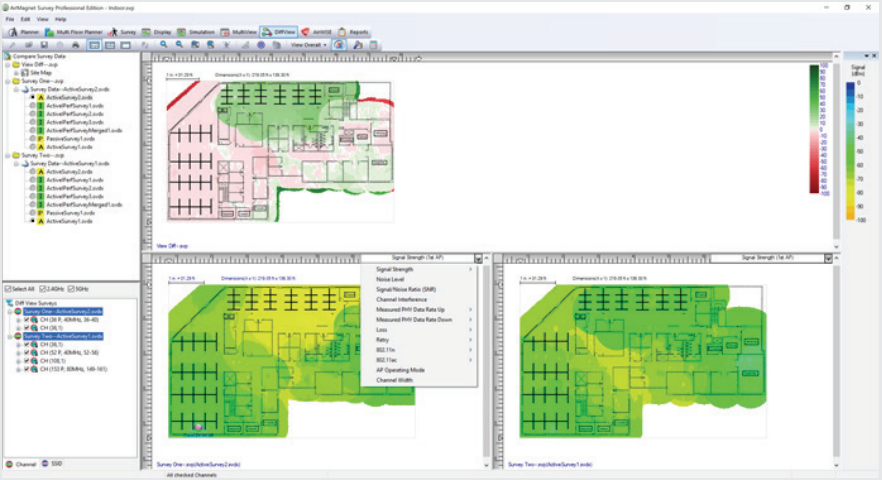

Wi-Fi環境的變化非常動態，為確保向最終用戶提供最佳性能，必須能夠檢查網絡(luò )覆蓋范圍和性能的變化。AirMagnet Survey的差異視圖功能可并排顯示兩次單獨勘察之間的差異。

差異視圖功能有助于顯示站點的無線環境是如何隨著時間變化的。對于系統集成商來說是非常好的工具，為客戶持續驗證網絡(luò )覆蓋范圍和性能可以不斷地帶來新的生意機會(huì )。

同樣地，用戶可以使用這一功能快速比較AirMagnet Planner結果與實際站點勘察結果。隨后，可將比較后得出的信息用于調整Planner中建筑和環境條件的db損失，以實現更精確的規劃。

與WLAN基礎設施供應商的集成

AirMagnet Survey可將真實的勘察數據導出至Cisco Prime。這對校準Cisco內置規劃程序建模功能和專業應用都非常重要。例如，為最大限度提高WLAN客戶端的定位精度而強制進行校準站點勘察的定位服務，或標簽，以及建議使用站點勘察驗證真實數據與基礎設施預測能力VoWLAN服務。

通過創(chuàng )建規劃項目并將其直接導出至Cisco Prime，可充分利用AirMagnet Survey PRO中內置的規劃功能優勢。這一集成避免了在Cisco Prime中重復執行這些任務，從而節省了用戶在設置地圖、接入點放置位置和其他WLAN部署建?；顒?dòng)時的時間和資源。

系統要求

筆記本電腦/上網本/平板電腦

• 操作系統：Microsoft? Windows 7 Enterprise/Professional/Ultimate或64位Microsoft Windows 8 Pro/Enterprise、64位Microsoft Windows 8.1Pro/Enterprise或64位Microsoft Windows 10 Pro/Enterprise

• Intel? Core? 2 Duo 2.00 GHz（建議使用Intel? Core? i5或更高版本）

• 4 GB或更高

• 800 MB可用硬盤空間

• ExpressCard插槽或USB端口，使用多個適配器時，電腦中需配備多個端口。AirMagnet建議使用其多適配器套件。

• AirMagnet支持的無線網絡(luò )適配器

• 選配AirMagnet Spectrum XT適配器和許可證（用于查看頻譜數據和熱圖；僅限Survey PRO）

• 站點地圖，采用AirMagnet Survey支持的格式（支持的格式有：.bmp、.dib、.dwg、.dxf、.emf、.gif、vsd、.jpg、.wmf、.vdx或.png）

• 支持的GPS設備。以下為獲批能夠與AirMagnet Survey產品一起使用的GPS設備列表：

• Garmin eTrex LEGEND HCx

• Garmin eTrex

• Garmin eTrex Legend

• Garmin GPS18X USB

• Garmin GPS 18 Deluxe

• Microso GPS-500 SIRF III

• DeLorme Earthmate GPS LT-20

• Magellan eXplorist 500

• Pharos iGPS-180

• US GlobalSat BU-353-S4（建議）

Apple Macbook PRO

• 操作系統：使用 Boot Camp? 運行受支持的Windows操作系統的MAC OS X v10.5 (Leopard?)或更高版本（如“筆記本電腦/上網本/平板電腦”一節中所述）

• 基于Intel?的CPU 1.6 GHz或更高版本

• 4 GB或更高

• 800 MB可用硬盤空間

• USB 端口，使用多個適配器時需多個端口A(yíng)irMagnet建議使用其多適配器套件。

• AirMagnet支持的無線網絡(luò )適配器

• 選配AirMagnet Spectrum XT適配器和許可證（用于查看頻譜數據和熱圖；僅限Survey PRO）

• 站點地圖，采用AirMagnet Survey支持的格式（支持的格式有：.bmp、.dib、.dwg、.dxf、.emf、.gif、vsd、.jpg、.wmf、.vdx或.png）

• 必須安裝Google Earth，以便將用于戶外勘察的GPS數據導出至Google Earth（僅限Survey PRO）

• 支持的 GPS 設備。以下為獲批能夠與AirMagnet Survey產品一起使用的GPS設備列表：

• Garmin eTrex LEGEND HCx、Garmin eTrex、Garmin eTrex Legend、Garmin GPS 18 Deluxe

• Garmin GPS18X USB

• Microso GPS-500 SIRF III

• Garmin GPSMap 60

• DeLorme Earthmate GPS LT-2、DeLorme Earthmate GPS LT-40

• Magellan eXplorist 500

• Pharos iGPS-180

• US GlobalSat BU-353-S4（建議）

支持的適配器

AirMagnet Survey支持兩種類型的無線適配器：

• 推薦適配器：AirMagnet已對這些適配器進行了全面測試，并建議將其與AirMagnet Survey PRO一起使用。驅動程序已針對擴展功能支持進行了定制。

• 其他適配器：這些適配器可與AirMagnet Survey PRO一起使用，但AirMagnet并未對其進行測試。驅動程序未進行定制，提供有限功能，且提供的數據可能不正確。
