梅凱(梅格)Megger SVERKER750 及 SVERKER780繼電保護器是工程師的工具箱,邏輯化布置的控制面版,SVERKER 650的使用更方便直接。
工程師測試所有單相繼電器的工具箱
可單機操作
堅固可靠
SVERKER750及SVERKER780的多種功能令繼電測試更有效率,例如,它的強大測量部分可顯示(除了時間、電壓和電流外) Z(阻抗)、R(電阻)、X(電抗)、S(視在功率)、P(有功)、Q(無動)、相角和cos φ(功率因素);電壓表亦可用作第二電流表(例如當測試差動繼電器),所有值均清晰地顯示在顯示屏上。
用戶也可以利用內置的可變電壓源有效率地測試方向防護繼電器。SVERKER780有一個持續相移功能及頻率調節功能,可簡易地測試自動重合閘裝置。
設備的設計符合歐盟標準及其它個人和操作安全標準,SVERKER750及SVERKER780裝有一個串連通信接口可與個人電腦和軟件SVERKER Win連接。

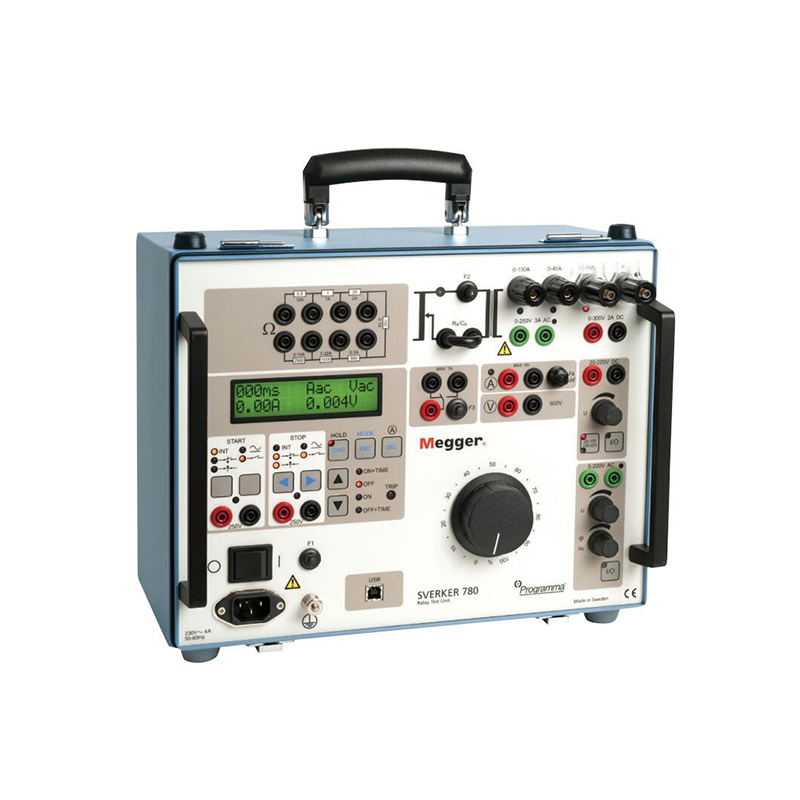

SVERKER重量只有18 kg (39 lbs),便于攜帶到現場使用。
兩個或以上的SVERKER設備可以同步操作,讓用戶可進行基本的三相測試。
SVERKER 750/780繼電器測試系統產品描述:
SVERKER 750/780繼電器測試系統是工程師的工具 箱??刂泼姘宓牟季址线壿嬓?,SVERKER 650的用 戶會(huì )對它產生熟悉的感覺,并且可以立即投入使用。
SVERKER 750/780帶有許多使繼電器測試高效的功 能。比如,它功能強大的測試部分可以顯示除時間、 電壓和電流之外的 Z、R、X、S、P、Q,相位角和 cos φ。電壓表也可以用作第二電流表(比如在進行 差動繼電器時)。所有讀數都顯示在一塊易于閱讀的 顯示屏上。
您也可以通過內置的可變電壓源高效地測試方向保護 設備。在SVERKER 780中,這個電源擁有連續的移相 功能和變頻功能。自動重合閘設備也可以被容易地檢 測。
SVERKER 750/780的設計符合EU標準和其他人身設備 安全標準,它們配有串口通信端,可以連接到個人電 腦和電腦軟件SVERKER Win。由于緊湊的SVERKER僅 重18 kg,它可以很容易的從一處拿到另一處。 兩個或以上的SVERKER可以同步,使用戶可以操作一 臺基本的三相測試儀器。
SVERKER 750/780繼電器測試系統產品應用:

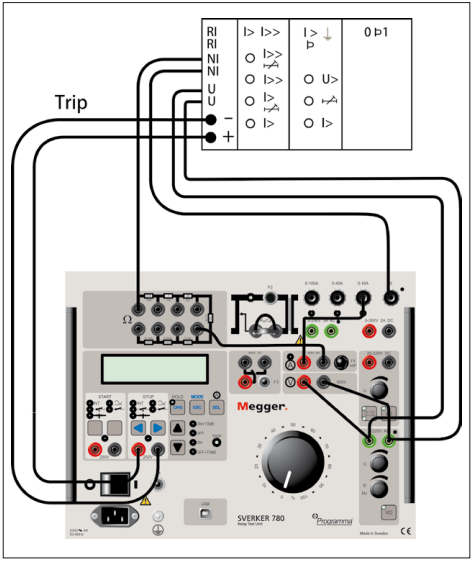

繼電器測試
SVERKER 750/780主要是用來測試繼電保護設備的二次側測試。幾乎所有的單相保護都可以使用SVERKER測試。您也可以測試可以分別進行單相測試的三相繼電器,以及一系列需要移相的繼電保護系統。最后,它還可以測試自動重合閘設備。
SKERKER 780可以在15 Hz到550 Hz頻率范圍內測試電壓繼電器。
SVERKER 750/780繼電器測試系統特點和優點:

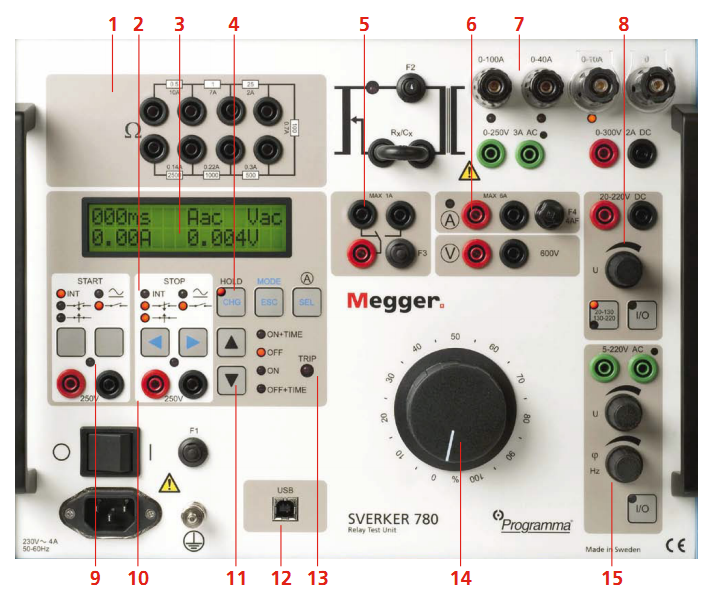

1. 電阻組合
內置的電阻組合對電流和電壓的調節更加精確
2. 啟動和停止條件
計時器的啟動和停止輸入會(huì )響應變化、電壓或觸點的關閉/打開。在測試自動重合閘繼電器時也可使用計時器的啟動輸入,用以同步兩個或以上的SVERKER設備和使用外部信號產生信號。
3. 顯示
顯示時間、電流、電壓和其他參數。也可以進行設定,按下MODE按鈕您就可以進入設定模式。
4. 凍結功能(HOLD)
通過將顯示屏上的讀數靜止,使儀器可以測量短至主電源周期四分之一時間內的電壓和電流。電壓和電流讀數在計時器停止時被凍結。如果計時器不停止,那么當電流中斷時讀數也會(huì )被凍結。
5. 閉合/斷開連接
在測試開始后自動改變狀態??梢杂米魍絻膳_或者更多的SVERKER設備、其他外部設備或者來回地切換施加到繼保設備的電壓,使其在故障與非故障間切換。
6. 電流表和電壓表
電流和電壓通過內置的電流表和電壓表進行測試。也可測量電阻、阻抗、相位角、功率和功率因數。讀數在顯示屏上顯示出來。這些設備也可以用來測量外部電路的數據。電壓表也可用作第二臺電流表(比如當使用CSU20A測試差動繼電器時)。電流和電壓可以以A和V表示,也可以用給定電壓和電流的百分比來表示。
7. 電流源
根據不同的輸出端,提供0-250A AC, 0-250V AC或0-300V DC的輸出電流。通過主旋鈕進行設定。電流、電壓和其他參數的讀數會(huì )顯示在屏幕上。開始開關用來打開和關閉電流源。如果時間也被測量,那么這些參數的測量會(huì )與計時器同步。
8. 輔助電壓源
提供兩個范圍的20-220V DC電壓。配有過載保護,與其他輸出獨立。常用作被測設備的電源。
9. 狀態指示器
計時器的開始和停止輸入分別配有狀態指示器燈,亮的時候代表回路閉合或電壓為零(在探測觸點閉合或斷開時很有用)。這些指示燈使測試開始前檢查回路成為可能。
10. 計時器輸入
計時器擁有分開的開始和停止輸入,它可以用來測量外部周期和由SVERKER產生的序列。測試時間在屏幕上顯示。每個輸入也可被設置為根據觸點是否存在電壓(AC或DC)作出響應。
11. 開始開關
控制電流源和計時器的開和關??梢栽O置為四個狀態中的一種。ON+TIME會(huì )同時開始信號的產生和計時??梢杂脕?lái)測試過××(××代表電壓、電流或其他參數)繼電器。在一下情況下信號持續:a)繼保設備操作或中止計時器,或b)超過最大計時時間或開始開關松開(如果選擇片刻模式)OFF表示關閉電流源,因此輸出中斷。ON會(huì )打開電流源,使其處于發電狀態。OFF+TIME會(huì )中斷電源,同時開始計時。在測試低××(××代表電壓、電流或其他參數)繼電器時使用。計時器在繼保設備動作后停止。當測試自動重合閘系統時,SVERKER可以設定為當定時器的開始輸入被閉合命令激活后產生新的輸出。
12. 電腦通信接口USB
SVERKER配有與個人電腦和PC軟件SVERKER Win通信的串口。
13. 跳閘指示器
當停止條件滿足時發光,指示繼保設備的動作。如果進行的測試包含時間,這個指示器當繼電器發生動作時開始閃爍。
14. 主旋鈕
用來設置電流源產生的電流輸出。
15. AC電壓源
由于A(yíng)C電壓源與其它輸出分離,它被設置為獨立于電流源的電源。AC電壓源主要用來為繼保設備提供電壓輸入。
應用場合
儀器可在高壓變電站和工業環境下使用。
溫度
運行:0°C到+50°C (32°F到+122°F)
儲存和運輸:-40°C到+70°C (-40°F到+158°F)
濕度
5% – 95% RH, 不凝結
LVD
2006/95/EC
EMC
2004/108/EC
電源電壓
115 / 230 V AC, 50 / 60 Hz
功率(最大)
1380 W
保護
熱切斷,自動過載保護
尺寸
儀器:350 x 270 x 220 mm (13.8” x 10.6” x 8.7”)
運輸箱:610 x 350 x 275 mm (24.0” x 13.8” x 10.8”)
重量
SVERKER 750:17.3 kg (38.1 lbs) ;26.3 kg (58 lbs) 包含配件和運輸箱
SVERKER 780:18.1 kg (39.9 lbs) ;27.1 kg (59.7 lbs) 包含配件和運輸箱
4 mm可折疊安全插頭的 測試導線組
2 x 0.25 m (0.8 ft), 2.5 mm
2 2 x 0.5 m (1.6 ft), 2.5 mm
2 8 x 2.0 m (6.6 ft), 2.5 mm2
Y型連接器測試導線組
2 x 3.0 m (9.8 ft), 10 mm2
顯示器
LCD
計時器(時間可以以秒或工頻周期數顯示。)
量程:000-9.999s;分辨率:1ms;誤差:±(1ms + 0.01%)*
量程:10.00-99.99s;分辨率:10ms;誤差:±(10ms + 0.01%)*
量程:100.0-999.9s;分辨率:100ms;誤差:±(100ms + 0.01%)*
測試方法
AC,RMS真值
DC,平均值
量程
內部:0.00 – 250.0 A
外部:0.000 – 6.000 A
誤差(內部量程)
0 – 10 A AC;±(1% + 20 mA)
0 – 40 A AC;±(1% + 40 mA)
0 – 100 A AC;±(1% + 200 mA)
誤差(外部量程)
0 – 0.6 A AC;±(1% + 20 mA)
0 – 6 A AC;±(1% + 20 mA)
0 – 0.6 A AC;±(0.5% + 2 mA)
0 – 6 A DC;±(0.5% + 20 mA)
分辨率(內部量程)
10 mA (量程 <100 A)
100 mA (量程 >100 A)
分辨率(外部量程)
1 mA
測試方法
AC,RMS真值
DC,平均值
量程
0.00 – 600.0 V
誤差
AC, ±(1% + 200 mV) 最大值
DC, ±(0.5% + 200 mV) 最大值
誤差值與被測電壓大小有關
功率因數 cos φ
量程:-0.99 (容性) 到 +0.99 (感性)
分辨率:0.01
誤差:±0.04
相位角 φ (°)
量程:000 – 359° 1°
誤差:±2°
AC
Z (? and °), Z (?), R和X (? and ?), P (W), S (VA), Q (VAR)
DC
R (?), P (W)
量程
最大999 kX (X= 單位)
最大電流
1 A
最大電壓
250 V AC或120 V DC
被測項目
跳閘和重合閘時間
顯示
測試結束后所有時間的明細表在顯示屏上顯示
斷路器狀態反饋
閉合/斷開測試可以用來反饋斷路器狀態
最大重合閘次數
49
最大測試時間
999 s
電阻
0.5 Ω 到 2.5 kΩ
電容 2)
10 μF, 最大電壓450 V AC
-
1) 測試時長超過100 ms
2) SVERKER 750
