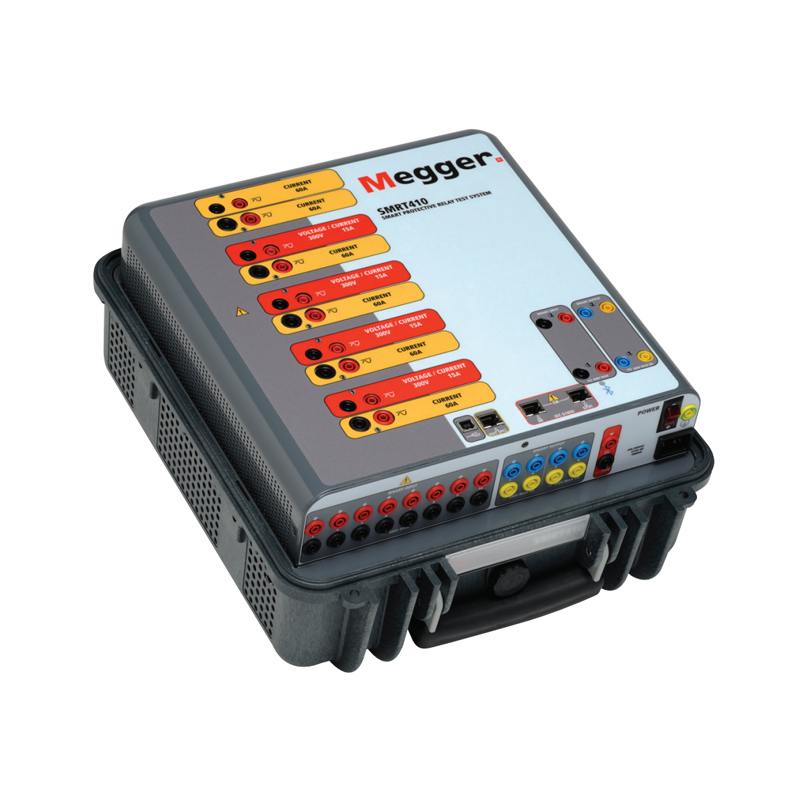

梅凱(梅格)Megger SMRT410繼電保護測試系統

                                                                              梅凱(梅格)Megger SMRT410繼電保護測試系統具有「智能」 高兼容電壓和高電流組合,用于測試所有機電式、固態式或微機式過流繼電器,包括電壓控制的 、電壓限制的和高阻抗的方向過流接地保護。

                                                                              • 小巧、堅固、輕便、功能強大

                                                                              • 可連接計算機操作或獨立操作

                                                                              • 帶智能觸屏界面,能直觀手動操作

                                                                              • 每相高強度電流,高功率輸出(60 Amps/300 VA rms)

                                                                              • 靈活的輸出設計,提供最多四相電壓和10相電流

                                                                              • 網絡(luò )接口提供IEC 61850 測試功能

                                                                              • 使用AVTS軟件可作完全自動化測試

                                                                              查看更多
                                                                              咨詢熱線: 13410391245
                                                                              在線咨詢
                                                                              • 產品概要

                                                                                SMRT410為保護系統的調試提供了一個完整的多相測試系統。帶有最多4個電壓通道和6個大電流通道,SMRT410能滿足所有測試需求。 SMRT410的「VIGEN 」模塊提供了高功率的電壓和電流通道,可測試幾乎所有類型的保護繼電器。


                                                                                SMRT410測試系統能透過Megger新的智能觸屏界面? (STVI) 手動控制。STVI擁有大的全彩色高分辨率和高清晰度TFT液晶觸屏,允許用戶使用手動或定序測試屏幕,快速方便地執行手動、穩態和動態測試,以及使用內置的預設測試程序,測試最為為常見的繼電器。


                                                                                STVI省去了測試繼電器時外接的計算機。使用菜單屏幕和觸控屏功能鍵可以快速方便地選擇所需的測試功能。測試結果可以保存到STVI供下載到記憶盤以便傳送或打印測試報告。


                                                                                要進行全自動測試時,可以使用Megger的先進的可視化測試軟件(AVTS)控制SMRT410。AVTS是 Microsoft? Windows? XP?/Vista?/7兼容的軟件程序,可以使用全新的Megger SMRT管理繼電保護測試的各個方面。


                                                                                儀器說明

                                                                                SMRT410將大恒流輸出電壓和大電流輸出「智能」結合,可以測試各種機電式、固態式和基于微處理器的過電流繼電器,包括電壓控制繼電器,電壓阻尼繼電器和高阻抗方向接地過流保護。


                                                                                SMRT410為測試保護系統提供了完全的多相測試系統。具有4路電壓通道和6路電流通道,可以滿足任何測試需要。VIGEN模塊在電流和電壓通道都提供了高功率性能,可以測試幾乎所有類型的保護繼電器。測試系統可以通過增加電壓-電流、「VIGEN」模塊的數目定制,以滿足特定的測試需要。


                                                                                SMRT410測試系統使用Megger全新智能觸摸界面STVI (Smart Touch View Interface? ),擁有手動控制的功能。STVI具有大屏幕、全彩、高分辨率和彩色液晶觸摸屏等特點,這使用戶可以快速進行手動測試、穩態和動態測試,也使手動測試屏使用簡單,同時它也內置目前最普遍的各種繼電器的預設置測試程序。


                                                                                STVI使繼電器測試不再需要連接計算機。通過菜單屏幕和觸摸屏的功能按鍵,用戶可以快速方便的選擇所需的測試功能。測試結果可以保存在STVI以便下載到記憶棒或打印測試報告。


                                                                                Megger先進的可視化測試軟件(AVTS)實現了SMRT410的全自動化測試。AVTS是微軟?Windows? XP? /Vista?/7兼容的軟件程序,它的設計目的是管理Megger全新SMRT繼電保護測試的各個方面。


                                                                                應用

                                                                                每個電流通道200 VA下連續電流的額定值是30Amps,短時電流額定值則達到300 VA下 60 Amps 。電流通道的功率曲線從4到30 Amps都是平坦的,這保證了在任何時刻負載上都有最大的恒流電壓。對瞬態測試,僅需并聯3路電流,就可提供900 VA下高達180 Amps 的電流。每相50伏特的最大恒流電壓,僅需2路串聯,就可提供100伏特的電壓來測試高阻抗繼電器。


                                                                                輸出功率為150 VA時,每個電壓通道能夠提供0-30/150/300伏特的可變輸出,并且30到150伏特時呈現出平坦的功率曲線,這確保了任何時刻負載上都有最大輸出功率。由于電壓通道可以轉變?yōu)殡娏魍ǖ溃?路電壓通道的儀器可以有10路電流通道。使用以太網端口的SMRT 410,毫不夸張的說是一個「即插即用 」 的裝置,它的電壓和電流輸出可以與其他SMRT的輸出完美同步,可用于測試較復雜的測試應用,例如背靠背試驗。


                                                                                特性和優點

                                                                                恒定功率輸出 — 全新大功率電壓 - 電流放大器。測試時,電流放大器不斷給負載提供最大恒流電壓,并且可以帶負荷自動調節量程。這保證了更好的測試結果,并且不需要關閉輸出來調節量程也節省了時間。恒定的功率輸出使許多情況下的高電壓繼電器測試,都不需要并聯或串聯電流通道。


                                                                                高輸出電流 — 每相連續時,可提供200 VA下高達30 Apms 的電流;1.5s工作周期時,可提供300 VA下高達60 Apms的電流。僅需三個電流放大器并聯,SMRT410就可提供900 VA下180 Apms 的電流,可用于測試所有的瞬時過電流繼電器。


                                                                                全新PowerVTM 電壓放大器的高功率輸出 — 臨界測試電壓(30-150伏特)較低時,SMRT能在電壓通道提供較高的視在功率輸出。想要同時測試繼電器組的客戶就會(huì )發現使用低視在功率的電壓通道是不可能的。


                                                                                可轉換的電壓通道 — SMRT410的5路可轉換電壓通道連同主要的電流通道,一共可以為多相電流差動繼電器的測試提供10路電流通道。


                                                                                高分辨率和精度 — 對輸出參數的測量滿足測試各種設備所需的極高精度的輸出。通過對輸出的測量,你所看見的計量值就是你所得到的。


                                                                                穩態和動態測試能力 — 通過手動控制或者計算機控制,SMRT既可以提供繼電保護的穩態測試,也可以提供動態測試。這包括直流偏移和諧波的可編程波形。


                                                                                數字生成輸出電流、電壓正弦波 — 輸出不隨輸入電壓或頻率的突然改變而改變,這樣可以增加測試精度并減少測試時間。


                                                                                數字化開關量輸入和輸出 — 可編程開關量輸入及輸出為輸出電壓和電流提供實時的時序和邏輯運算功能。對于比較復雜的電力系統仿真,二進制輸入可以用布爾邏輯來編程。這是一個低成本、閉環的電力系統模擬器。


                                                                                電路斷路器模擬器 — 測試重合閘繼電器時,開關量輸出提供可編程的常開和常閉觸點來模擬電路斷路器的動作。動作順序、時序和閉鎖的測試簡單容易。


                                                                                執行瞬態測試 — 通過重放數字錄波器或IEEE C37.11COMTRAD格式的EMTP/ATP仿真,執行驗收或故障查找檢修測試。


                                                                                執行端對端測試 — SMRT使用AVTS軟件和便攜式GPS衛星接收器,可進行與衛星同步的端對端動態多態測試或回放暫態COMTRADE文件,以執行檢修或故障查找測試。


                                                                                廣泛的輸出頻率 — 可將電流和電壓通道的輸出頻率設置為從直流到1 kHz的任何頻率??梢暂p松設置和控制如16.66、25、33 、50、60、100、120、125、150、180、250 、300和400 Hz的常用測試頻率。多功能測試系統節省了時間和金錢。


                                                                                USB2.0接口 — USB接口為SMRT裝置的自動控制提供了計算機接口。也為測試IEC 61850設備(需要從IEC61850變電站總線安全隔離的客戶)時提供了安全隔

                                                                                離。


                                                                                三個以太網端口 — PC/OUT以太網端口是主要的PC連接端口。IN/IEC 61850以太網端口提供了多個SMRT設備的接口,還可以用來連接IEC 61850變電站總線。OUT以太網端口主要用來為同步多裝置操作互聯多個SMRT裝置。STVI PoE(以太網供電)端口用來連接STVI。


                                                                                藍牙 — 可選的藍牙技術提供了更高的靈活性。PC和SMRT之間的無線接口與SMRT IEC 61850端口相結合,為SMRT和IEC 61850 變電站網絡(luò )之間的變電站安全訪問接口提供所需要的隔離。


                                                                                通用輸入電壓 — 工作在90到264 V AC,50/60Hz,SMRT可以使用幾乎世界上所有的標準電壓源。即時的錯誤指示 — 當輸出的幅值或波形錯誤時,發出可聽見和可視的指示。


                                                                                模塊化設計 — 系統重配置和維護時,輸出模塊可以輕松插拔。


                                                                                IEC 61850 — 可選的集成接口提供了使用IEC 61850

                                                                                GOOSE協議的測試。
