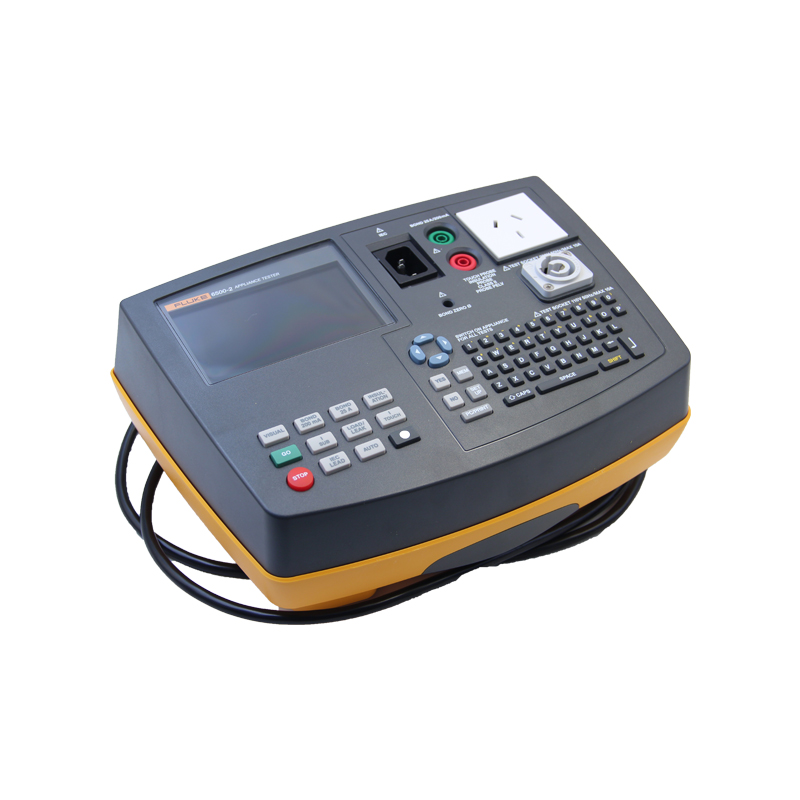

Fluke 6500-2電器安規測試儀是輕便、小巧的一鍵式解決方案,其自動測試功能經過重新設計,可幫助您每天完成更多的便攜式電器測試。6500-2的設計宗旨是在不影響測試結果的前提下更快地工作。
專用按鍵,每項測試均可“一鍵”完成
預設合格/不合格限值,節省時間
寬大明亮的背光顯示屏,清晰易讀
單電源插座,方便電器連接
獨立IEC插座,方便市電/延長線測試
可拆卸測試線,可現場快速替換
集成提手
USB端口,用于數據傳輸
集成QWERTY鍵盤,快速輸入數據
附帶USB存儲器,用于備份數據存儲以及傳輸至PC
寬大的背光圖形顯示屏
預設、自動測試序列,方便用戶使用
集成現場、位置和說明編碼,加快數據處理
儲存器內容查看,有助于實現更多現場控制功能
USB端口,用于數據傳輸
一鍵式解決方案...
只需按下一個按鈕,即可啟動預設測試程序。不僅簡化測試,而且可實現更快、更高效的工作方式。6500-2為全自動設備,配有用戶可定義的測試程序和方便快速輸入數據的QWERTY鍵盤。
重量輕...
6500-2重約為3 kg,重量輕、易攜帶,便于現場工作。堅固耐用的便攜箱(標配)不僅可以提供運輸保護,而且還提供額外存儲空間,方便儲存配件和其他工具。
體積小...
該便攜式電器測試儀結構非常緊湊,并且具有福祿克一貫的耐用性,足以勝任現場工作。Fluke電器安規測試儀是完整的一體化解決方案,具有測試便攜式電器所需的全部功能。
Fluke 6500-2
Fluke 6500-2型便攜式安規設備測試儀
快速參考指南
硬攜包
測試線
測試探頭
鱷魚夾
電源線
USB存儲器
USB電纜
測試技術指標
顯示范圍的準確度指標定義為±(%讀數+字數),適用于23 °C ±5 °C、≤75% RH時。
0 °C至18 °C及28 °C至40 °C時,準確度指標每°C降低( 0.1 x準確度指標)。
量程符合EN61557-1: 1997、EN61557-2: 1997、EN61557-4: 1997、EN61557-6: 1997、DIN VDE0404-2中規定的服務操作誤差要求。
-
測試指示反向L-N,缺少PE,并測量電源電壓和頻率。
顯示范圍
90 V 至 264 V
準確度 @ 50 Hz
±(2% + 3 個字)
分辨率?
0.1 V
輸入阻抗??????
> 1 MΩ // 2.2 nF
最大輸入電源電壓:
264 V
顯示范圍
0至19.99 Ω
準確度(接地測試調零之后)
±(5% + 4 個字)
分辨率
0.01 Ω
測試電流
200 mA AC -0% +40%,1.99 Ω
10 A AC ±20%,25 mΩ @ 230 V
開路電壓
> 4 V AC、< 24 V AC
接地測試調零
最多可減去1.99 Ω
顯示范圍
0至299 MΩ
準確度
±(5% + 2 個字) ,0.1 至 300 MΩ
分辨率
0.01 MΩ (0 至 19.99 MΩ)
0.1 MΩ (20 至 199.9 MΩ)
1 MΩ (200 至 299 MΩ)
測試電壓
500 V DC -0% + 25% @ 500 kΩ負載,或者 250 V dc -0% +25% @ 250 kΩ 負載
測試電流
> 1 mA @ 500 kΩ 負載,< 15 mA @ 0 Ω
自動放電時間
< 0.5 s,1 μF
最大容性負載
操作高達1 μF
顯示范圍
0至1.99 mA,AC
準確度
±(4% + 2 個字)
分辨率
0.01 mA
內部電阻 (通過探頭)
2 kΩ
測量方法
探頭*
顯示范圍
0至19.99 mA,AC
準確度
±(2.5% + 3 個字)
分辨率
0.01 mA
測試電壓
100 V AC ±20%
顯示范圍
0 A至13 A
準確度
±(4% + 2 個字)
分辨率
0.1 A*
顯示范圍?230 V電源
0.0 VA 至 3.2 kVA
準確度?
±(5% + 3 個字)
分辨率
1 VA (0 至 999 VA),0.1 kVA (>1.0 kVA)*
顯示范圍
0至19.99 mA
準確度
±(4% + 4 個字)
分辨率
0.01 mA*
準確度 @ 50 Hz
±(2% + 3 個字)
過載保護
300 V rms
報警門限
25 V rms
操作誤差
±10%
標稱值
30 mA
準確度
±5%
標準要求
61557第6章;額定測試電流允差為0%至+10%
操作誤差
±10%
RCD類型
交流通用30 mA
顯示范圍
310 ms
分辨率
0.1 ms
準確度
3 ms
脫扣時間限值@100% (30 mA)
300 ms
脫扣時間限值@500% (150 mA)
40 ms
工作溫度
0 至 40 °C
相對濕度
非凝結 <10 °C
95%,10 至 30 °C
75%,30 至 40 °C
安全等級
符合EN61010-1第三版要求
CAT II、300 V,污染等級2
尺寸(長x寬x高)
200 x 275 x 114 mm
重量
3.13 kg
電源
230 V +10% -15%,50 Hz ±2 Hz或(僅限6500-2:110V +10% -15%,50 Hz ±2 Hz)
功耗(測試儀)
13 W 典型(待機)
60 W 最高, 25A接地測試期間
儲存
溫度-10 至 60 °C
腐蝕70 °C @ 95% Rh,最多5 天
工作海拔
0至最高2000 m
密封
IP-40 (外殼),IP-20 (連接器)
EMC
符合EN61326-1標準,便攜式
EMI抗擾性
3 V/m
