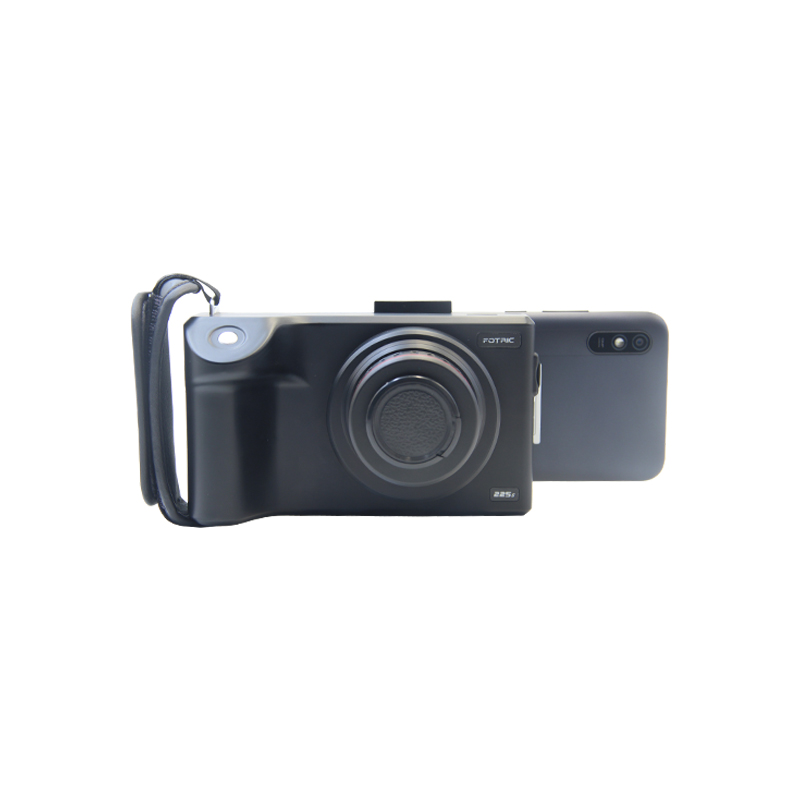

FOTRIC 220s系列熱像儀讓您不再為難: 不只是手持熱像儀,也是在線熱像儀,更能勝任長期數據采樣工作。

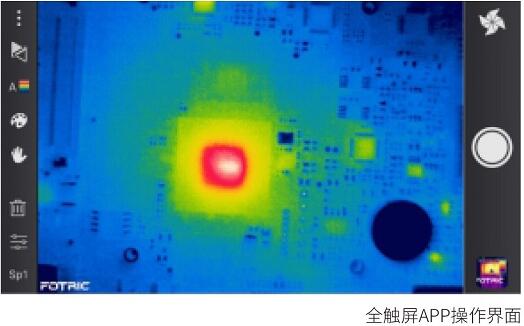

手機全觸屏操作
全觸屏APP操作界面,簡便易學,即開即用。工業級設計,插拔試驗保證接口靈活耐用。
全輻射熱像小視頻捕捉更多數據

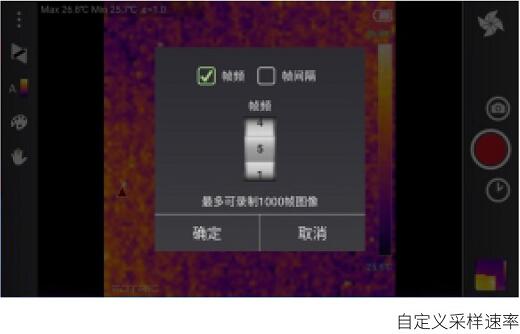

手機可直接錄制1000幀全幅射熱像視頻,溫變過程實時捕捉。自定義采樣速率(最快5幀/秒),沒有PC也能自動采集數據。
照片自動關聯數據歸檔不費力
手機掃一掃,自動關聯照片與設備信息,告別人工錄入的繁瑣、低效和錯誤。
超長續航免去頻繁充電之憂
低功耗設計賦予熱像儀主機超10小時的續航能力,滿足全天不間斷使用要求,讓用戶專注工作。

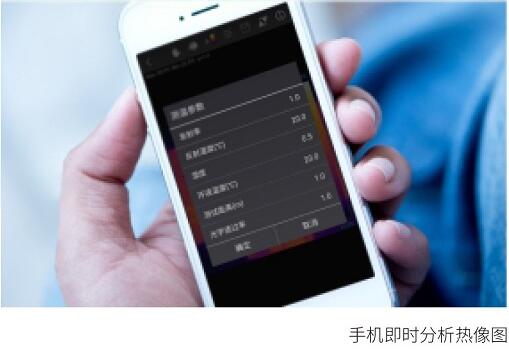

手機直接分析熱像圖使用更輕松
FOTRIC 220s系列支持熱像圖在本機即時分析。不僅可以分析本機拍攝的熱像圖,更能從云端下載歷史數據進行分析比對。
靈活分區域發射率設定專業測溫參數修正
本機與PC軟件都可以設置各區域不同發射率,實現不同材質單獨準確測量。同時可對透過率、測試距離等進行設置,保證溫度的準確性。

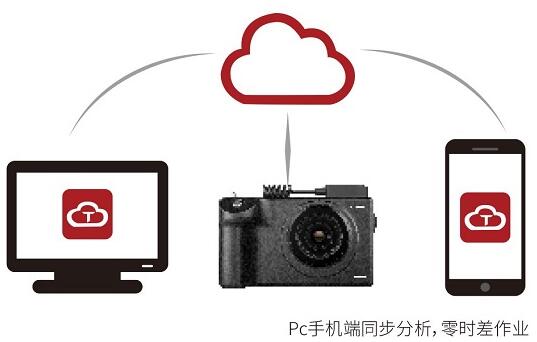

分享創(chuàng )造價值APP和PC軟件同時分析熱像圖
云架構支持遠程協同工作,現場數據快速分享,遠程診斷幫助現場解決問題。進度同步更新,實現零時差作業。不止手機,PC也可同步查看分析云端熱像照片。

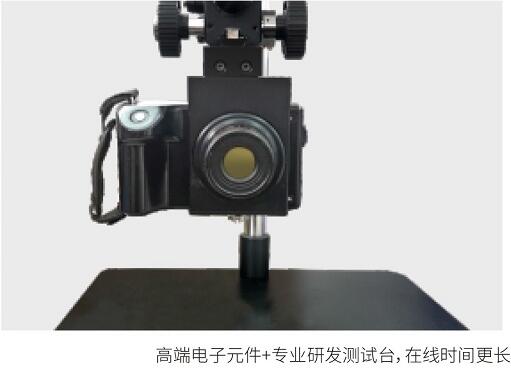

過硬品質在線更長期
FOTRIC 220s系列熱像儀采用價格更高,支持長期工作的高端電子元器件,保證熱像儀可以在在線模式下長時間正常運行,同時維持長久的使用壽命。旁路電源設計,使熱像儀在外接電源模式下可以不間斷長期運行。
全輻射熱像視頻流
FOTRIC 220s熱像儀配合PC端專業的AnalyzlR研發軟件記錄全輻射熱像視頻,視頻保存每一幀圖像每個像素點的溫度數據。

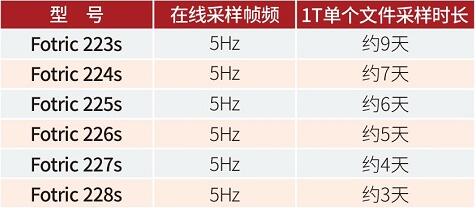

1TB超大文件,數據記錄不中斷
長期在線模式下采集的數據非常大。FOTRIC 220s配套軟件支持最大1TB(1024GB)的單個全輻射熱像儀視頻錄制,幫助研發用戶記錄實驗過程的完整數據。
自定義菜呀幀頻,滿足各種場景的測試要求
如進行長期老化實驗,可自由設置采樣間隔,如60秒采集1幀;
如進行短期快速溫升測試,可自由設置1~30Hz采樣頻率,且連續可調。

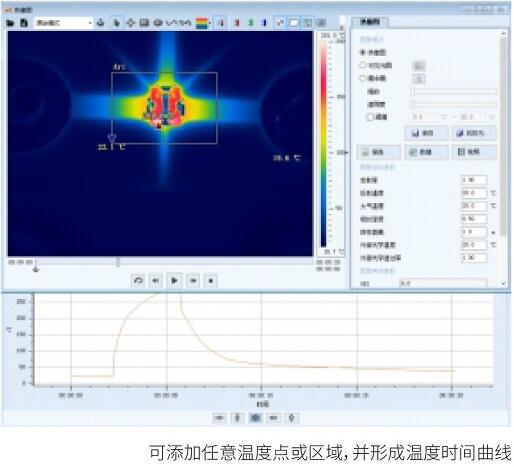

自動采集數據,釋放人力資源
多種數據自動采集模式,便于記錄、采集:
時間觸發:絕對時間觸發錄制、延遲拍攝;絕對時間停止、相對時間停止(錄制時長);
溫度觸發:當被測物任意標記的溫度超過或低于設定值,自動進行觸發錄制,也可設置標記在特定溫度區間,自動進行觸發錄制;
外部I/O觸發:由外部I/O信號控制啟動貨停止錄制,實現測試系統的聯動控制。

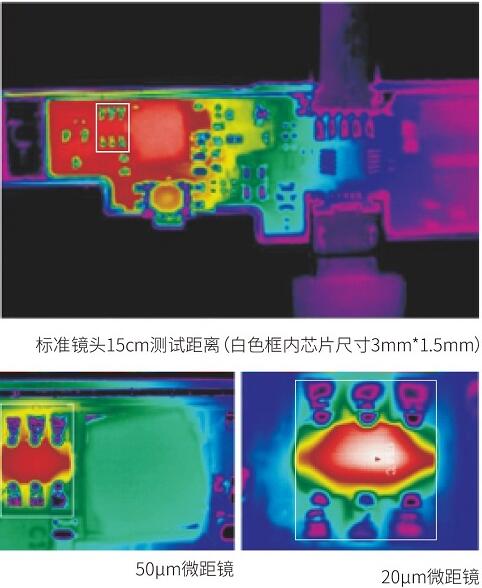

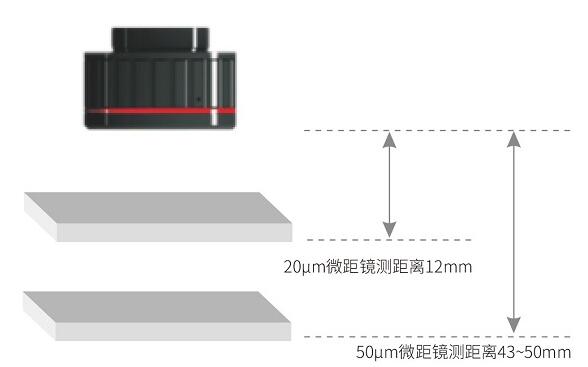

FOTRIC熱像儀勝任20um的微觀溫度分布測量
獨立標定:FOTRIC原裝微距鏡與主機一對一做溫度標定,測溫精度得到保證。
微距鏡
產品標配
熱像儀主機(內置電池)、標準鏡頭、鏡頭蓋、電源適配器、手機(Fotric 222s中,標配不含手機,222s-1含手機)、USB轉Micro USB OTG線(左彎/右彎/長線)、USB轉Type-C OTG數據線、USB轉USB線、手腕帶、入門手冊、保修卡、合格證、原廠標定證書、硬質便攜箱(限Fotric 226s、227s、228s)
紅外分辨率
FOTRIC 228S:640*480
FOTRIC 227S:512*384
FOTRIC 226S:384*288
FOTRIC 225S:320*240
FOTRIC 224S:288*216
FOTRIC 223S:160*120
FOTRIC 222S:80*80
像素增強
4倍圖像清晰度,畫質提升為1280*960(僅限228S、227S)
熱靈敏度(NETD)
FOTRIC 228S:<30mk@30℃
FOTRIC 227S:<40mk@30℃
FOTRIC 226S/225S/224S/223S/222S:<50mk@30℃
視場角(FOV)
FOTRIC 228S:28°*21°
FOTRIC 227S:23°*17°
FOTRIC 226S:28°*21°
FOTRIC 225S:24°*18°
FOTRIC 224S:21°*16°
FOTRIC 223S:19°*14°
FOTRIC 222S:28°*28°
空間分辨率(IFOV)
FOTRIC 228S/227S:0.78mrad
FOTRIC 226S/225S/224S:1.27mrad
FOTRIC 223S:2.1mrad
FOTRIC 222S:6.1mrad
數碼變焦
FOTRIC 228S/227S:1-10倍
FOTRIC 226S/225S:1-8倍
FOTRIC 224S/223S:1-6倍
FOTRIC 222S:1-4倍
探測器像元間距
17μm
響應波段
7-14μm
鏡頭識別
自動識別選配鏡頭,保證測溫精度
測溫范圍
FOTRIC 228S/227S/226S:-20℃-650℃(-20℃-150℃/0℃-350℃/200℃-650℃)
FOTRIC 225S/224S/223S/222S:-20℃-350℃(-20℃-150℃/0℃-350℃)
溫度擴展
高溫可擴展至1200℃(僅限228S/227S/226S),低溫可擴展至-40℃(僅限228S/227S)
測量精度
±2℃或±2%,取大值(環境溫度在10℃-35℃時)
測溫模式
FOTRIC:228S/227S:12個點/3條線/12個區域測溫
FOTRIC:226S/225S/224S/223S/222S:8個點/1條線/8個區域測溫
參數修正
發射率、反射溫度、環境溫度、濕度、測量距離、透過率
全屏發射率校正
0.01-1.0,或從內置材料表中選擇
分區發射率校正
支持
本機分析
有,在熱像儀手機上可直接分析拍攝的全輻射熱像照片與視頻
顯示屏
5英寸多點觸控電容屏
數碼相機
1200萬像素
顯示模式
熱像,自定義的雙視融合畫中畫
調色板
灰白、灰紅、鐵紅、彩虹等15種
圖像一致性?xún)?yōu)化
自動校準噪聲FFC/手動噪聲校準FFC
圖像保存模式
單一熱像圖,混合圖像
圖像文件格式
標準JPEG,含原始溫度數據
全輻射熱像視頻流
傳輸包含所有像素溫度數據的全輻射熱像視頻流
全輻射熱像小視頻
連接手機時直接錄制全輻射小視頻,自定義采樣和間隔
USB
用于數據傳輸
分析軟件
FOTRIC AnalyzIR,PC端專業熱像分析軟件
在線功能
實時傳輸全輻射熱像數據至FOTRIC AnalyzIR,實時查看溫度變化趨勢,錄制全輻射視頻
連續工作
支持外部供電長期工作
單個文件最大容量
1TB
存儲介質
內置16G閃存+16G高速SD卡
文件格式
圖像:標準JPEG包含測量數據;視頻:.IRS/.MP4;可見光:標準JPEG自動關聯熱像圖
傳輸接口
USB Type-C、HDMI、SD卡、藍牙、Wi-Fi
GPS定位
有
遠程顯示查看
有,在電視監視器查看熱像儀的熱像視頻流。通過HDMI連接到顯示器
