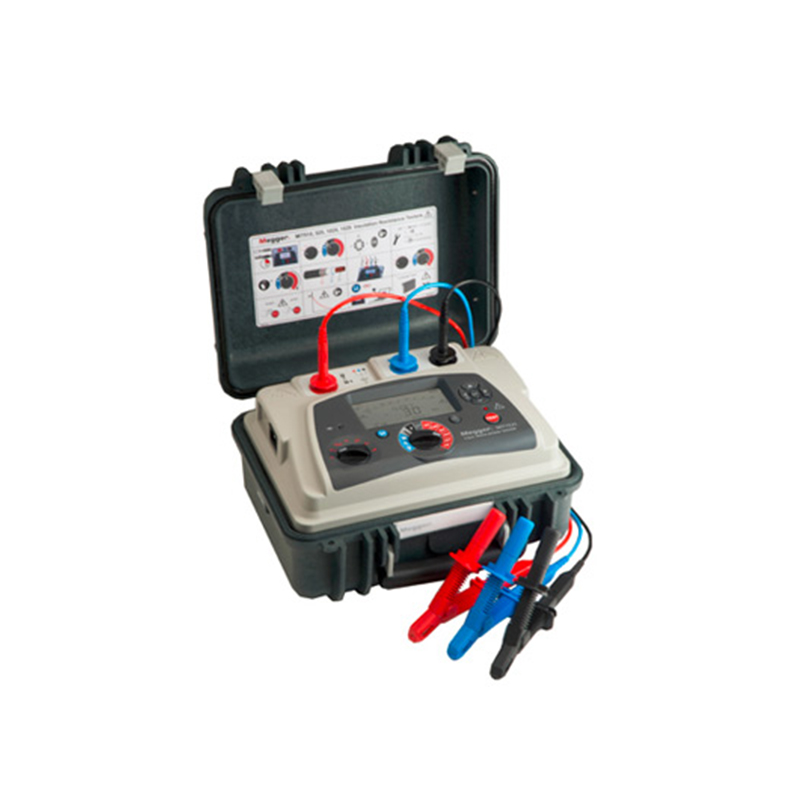

梅凱(梅格)MIT1525直流電阻測試儀可測量高達30 TΩ的電阻,預先配置的診斷測試有極化指數(PI)測試、介電吸收比(DAR)測試、介質放電(DD)測試、升壓(SV)測試以及斜坡測試。
測量高達30 TΩ的電阻
PI、DRA、DD、SV、和斜坡測試
在電池用盡的狀況下可使用交流電源操作
鋰離子電池 – 更大的容量,充電迅速
先進的帶時間和日期的存儲
CAT IV 600V安全標準
Megger新系列的直流絕緣電阻測試儀針對的用戶是原始設備制造商和工業企業。高端型號MIT1525能夠執行15 kV的絕緣電阻測試,最大測試電阻可達30 TΩ,1MΩ — 3 TΩ范圍內精度為±5%。MIT 515提供IR、DAR和PI功能,但是不提供存儲功能。MIT525、MIT1025和MIT1525擁有完整的測試模式以及板載內存,以及將數據上傳到電腦的功能。
儀器的使用效率是新MIT系列的側重點。儀器在電池用盡的情況下可以使用AC電源進行供電,快速充電電池使儀器充電30分鐘后可使用超過一小時。MIT系列的安全等級并未打折扣,海拔3000米以?xún)龋?kV和10 kV型號的安全等級為CAT IV 600 V,15 kV的安全等級為CAT IV 1000 V。5 kV和10 kV型號有多重測試線供選擇,15 kV型號配有特殊的雙層絕緣測試線,以及防漏電的夾子。測試線裝在帆布包內。進行測試時,應按照相應的標準佩戴高壓手套以及其他安全保護設備。
MIT系列為雙殼設計,其堅硬的外殼能防止撞擊,內殼能起到防火緩沖的作用。合上蓋子是防水防塵等級為IP65。
直觀的用戶界面使用戶不必花時間記下如何操作。兩個旋轉開關可以實現操作的簡易性,大的背光屏可以同時顯示多個測試結果。蓋子里有快速入門指導,輔助第一次使用此設備的用戶。
絕緣測試模式下有五個預設的電壓范圍,以及一個用戶自設的電壓范圍。預定義的診斷測試包括極化指數(PI)測試、介質吸收比(DAR)測試、介質放電(DD)測試、步進電壓(SV)測試以及斜坡測試。
先進的存儲功能將測試結果標準上日期/時間,記錄數據并將結果調用到屏幕。完全隔離的USB接口(類型B)可將數據安全的傳輸到Megger的「下載和數據庫軟件」簡易版、高級版和專業版管理軟件。
帶夾子的測試線使用了雙層絕緣,3 kV的額定安全等級相當于單層6 kV的標準,5 kV 相當于10 kV單層。15 kV測試線使用了15 kV標準的絕緣。
特性和優點
測量最高10 TΩ(5 kV)/20 TΩ(10 kV)/30 TΩ(15 kV)的絕緣電阻
IR、帶時間的IR、DAR、PI、DD、SV和斜坡診斷測試
大電流 — 3mA 短路電流
噪聲抑制 — 抑制3 mA(5 kV和10 kV型號)、6 mA(15 kV)噪聲
充電迅速的鋰離子電池 – 連續6小時的不間斷測試@5 kV下 100 MΩ負載,電池符合IEC 62133標準
安全標準:5 kV和10 kV型號,CAT IV 600 V,海拔3000米以?xún)?5 kV型號,CAT IV 1000 V,海拔3000米以?xún)?/p>
帶自動背光的大LCD顯示屏
電壓表功能(30V到660 V)
先進的存儲功能,能通過屏幕調用存儲的帶日期和時間的結果
通過USB接口下載板載內存數據
「下載和數據庫軟件」入門版管理軟件
溫度(由第三方設備測定)與測試結果一起儲存
「下載和數據庫軟件」入門版軟件
應用
絕緣電阻(IR)測試是產品電氣絕緣是否有效的一種定性測試。應用場合有電纜絕緣、變壓器絕緣、電動機/發電機絕緣、斷路器絕緣和套管絕緣。常用的現場絕緣測試有持續1分鐘的絕緣測試和持續10分鐘的極化指數(PI)測試。
MIT1525精度 (23 °C)
10 kV | 5000 V | 2500 V | 1000 V | 500 V | |
±5% to | 3 TΩ | 2 TΩ | 1 TΩ | 500 GΩ | 200 GΩ |
±20% to | 30 TΩ | 20 TΩ | 10 TΩ | 5 TΩ | 2 TΩ |
電壓輸入范圍
90-264 V rms, 47- 63 Hz 200 VA
電池
11.1 V, 5.2 Ah鋰離子電池,符合IEC 62133:2003標準,MIT1525有2個電池組
電池容量
通常情況下能在15 kV,100 MW負載下持續4.5個小時
充電時間
深充電2.5小時,正常充電2小時
測試電壓
1000 V, 2500 V, 5000 V, 10000V, 15000 V, V鎖
用戶自定義測試電壓
40 V到1 kV,10 V每步
1 kV到5kV,25 V每步
5 kV到15 kV,25 V每步
鎖定測試電壓V
40 V 至 1 kV以10 V步進,1 kV至5 kV以25 V步進,5 kV至15 kV以25 V步進
輸出電壓精度
1 GΩ負載額定電壓下 +4%,-0%±10 V (0°C 至 0°C)
測試電阻精
10 kΩ 至 35 TΩ
電阻范圍
10 k至10 TW @ 5 kV
20 k至20 TW @ 10 kV
10 k至30 TW @ 15 kV
位于中央的屏蔽端
屏蔽并聯支路漏電流, 在100MΩ負載下屏蔽250 kΩ漏電阻最大誤差為1%
模擬顯示范圍
100 kW至10 TW
數字顯示范圍
10 kW至30 TW
短路電流
3 mA @ 5 kV, 10 kV, 15 kV
絕緣警報
100 kW至10 GW
電容充電
15 kV, < 7.5 s / μF
電容放電
從5 kV放電至50 V < 120ms / μF
從10 kV放電至50V < 250ms / μF
從15 kV放電至50V < 350ms / μF
電容范圍(超過500 V)
10 nF至50 μF
電容精度 (23 °C)
±10% ±5 nF
電流量程
0.01 nA至6 mA
電流測量精度
所有電壓下5% ±0.2 nA (23 °C)
干擾抑制
6 mA,2100 V至15 kV
電壓表量程
30 V至 660 V ac 或 dc,45 Hz – 65 Hz
電壓表精度
±3%, ±3 V
計時范圍
最大99分鐘59秒,最小15秒
內存容量
5.5個小時每5 s不間斷記錄
測量領域
IR, IR(t), DAR, PI, SV, DD,斜坡測試
接口
B型USB
實時輸出
USB,1 讀數/秒(電壓、電流和電阻)
海拔
3000 m
操作溫度
-20 °C 至 50 °C
儲藏溫度
-25 °C 至 65 °C
濕度
90% RH non-condensing at 40 °C
保護等級
IP65(蓋子合上時),IP40(蓋子打開時)
安全
CAT IV 1000 V 至 3000 m
符合IEC61010-1標準
EMC
符合IEC61326-1標準
大小
L 360 mm x W 305 mm x H 194 mm
重量
6.5 kg
