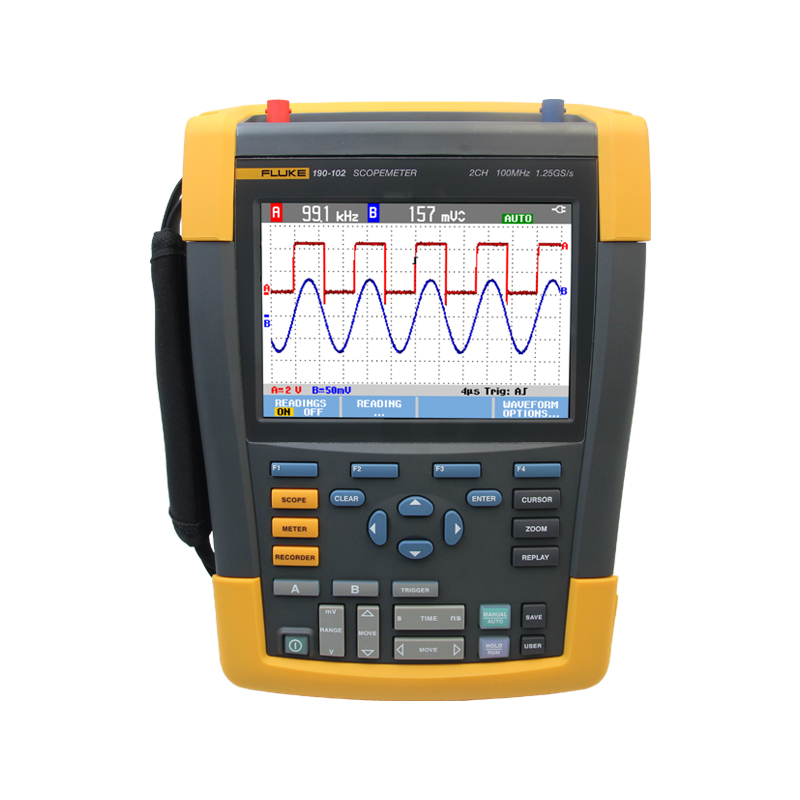

福祿克Fluke-190-202 ScopeMeter?彩色數字示波表將安全等級和強大的便攜性與臺式示波表的高性能相結合。這些堅固耐用的 ScopeMeter 測試工具專門為工廠維護工程師和技術人員設計,能夠在艱苦、骯臟、危險的工業條件下工作,測試從微電子到電力電子應用領域的所有設備。 190 II 系列 是一款易于使用的測試工具,您可以用它來處理任何故障排除任務。其包括萬用表,TrendPlot? 和 ScopeRecord? 滾動無紙化記錄器模式和帶有 Connect-and-View? 觸發的免提操作,還有更多功能:
兩個或四個電氣隔離輸入
安全等級為 CAT III 1000V/CAT IV 600V
60 MHz、100 MHz、200 MHz 或 500MHz 帶寬型號可供選擇
采樣率高,高達 5 GS/s,分辨率高達 200 ps(具體取決于使用的型號和信道)
深度存儲:每個通道波形捕獲 10,000 次, 因此您可以放大查看細節
雙通道型號專用的 5000 計數數字萬用表
通過四通道型號中的示波表 BNC 輸入端進行四個儀表測量
Connect-and-View? 持續自動觸發、單次拍攝、脈沖寬度和視頻觸發
ScopeRecord 滾動模式,捕獲波形取樣數據長達到 48 小時
TrendPlot,趨勢測量讀數長達 22 天
先進的自動測量,功率(Vpwm、VA、W、PF)和時間(mAs、V/s、w/s)
防塵和防水等級為 IP 51,可用于嚴苛環境
隔離的 USB 端口可連接存儲設備和 PC
鋰離子電池支持更長的運行時間間隔:
190-X04,四通道型號長達 7 小時(標配 BP291)
190-X02,雙通道型號長達 4 小時(標配 BP290)或者長達 8 小時(使用選件 BP291)
使用可選的外置電池充電器 EBC290 為備用電池充電
易于開啟的電池蓋使您可以輕松更換電池
當無人看管時,可用標準 Kensington? 鎖作為固定和鎖定示波表的方便插槽
Fluke 190 II系列 ScopeMeter? 手持式示波表 -- ScopeMeter? 測試工具 20多 年的創(chuàng )新成果。
作為安全等級達到 CAT III 1000V / CAT IV 600V 的雙通道和四通道便攜式示波表,Fluke 190 II 系列ScopeMeter?示波表將性能水平、耐用性和便攜性集于一身。您可以選擇 60 MHz、100 MHz、200 MHz 或 500 MHz 帶寬型號,實時采樣率高達 5 GS/s,分辨率為 200 ps,每個通道的深存儲器可存儲10000 個樣本,從而可以實現高精度捕獲和顯示波形細節、噪音和其它干擾。
所有型號均達到 IP-51 等級,可以防塵、防水、防潮和抵抗大范圍的溫度變化。
可在三相或多回路工業系統上進行有關時序或幅值的測量,或在受測電路上比較和對比多個測試點。 諸如 TrendPlot?、ScopeRecord?和 Connect-and-View? 之類的功能有助于您快速診斷工業機械、自動化和流程控制裝置以及電力電子設備,從而盡可能地減少維修成本和停機時間。 這些功能使示波表尤其在診斷棘手問題時易于使用,如復雜波形、感應噪音、間歇事件和信號波動或漂移問題。
新型鋰電池技術可確保您的示波表全天可用。
Fluke 190-202
ScopeMeter彩色數字示波器,200 MHz
2 通道
DMM/外部輸入
帶寬
200 MHz
通道數量
200 MHz:2 通道
實時采樣率
2.5 GS/s
輸入
2 個 BNC 輸入和 1 個 DMM 輸入
獨立浮動隔離輸入
輸入、參考和接地之間高達 1000 V CAT III/600 V CAT IV
時基范圍
2 ns/div 至 4s/div
輸入靈敏度
2 mV-100 V/div 加上各種衰減
觸發類型
Connect-and-View?,自由運行,單次拍照,邊緣,延時,雙斜率,?視頻,視頻線路,可選脈沖寬度,N 循環
觸發源
2 個 BNC 輸入或通過 DMM 輸入連接外部
電子脈沖捕獲
8 ns
示波表測量
光標: 7
自動: 30
最大記錄長度
ScopeRecord 模式: 每次輸入 30,000 pt
示波表模式: 每次輸入 10,000 pt
存留
數字余輝提供了類似于模擬示波表的波形衰減
波形比較
帶有自動通過/失敗測試的波形參考
儀表輸入(也用作示波表模式的外部觸發輸入)
4 mm 香蕉插頭輸入與示波表輸入和接地完全隔離
最大分辨率
5000 計數
測量
Vdc,Vac rms,Vac+dc rms,電阻,持續性,二極管測試,電流(通過電流鉗或分流器),溫度 oC 或 oF(使用可選轉換器)
存儲位置
屏幕 + 設置:30 個存儲波形、10 個存儲記錄和 9 個存儲屏幕副本。
顯示屏
153 mm 快速更新的全彩色 LCD
工作溫度
0oC 至 40oC(含電池)
0oC 至 50oC(不含電池)
存放溫度
-20°C 至 +60°C
工作海拔
CAT IV 600 V/ CAT III 1,000 V 最高為 2,000 m (6666 ft)
CAT III 600 V/ CAT II 1,000 V 最高為 3,000 m (10,000 ft)
電氣安全性
1,000V CAT III/600V CAT IV (EN61010-1)
尺寸
270 x 190 x 70 mm
重量
2.2 kg
保修期
主機三年保修
鋰離子電池
BP290 (2400mAh)
