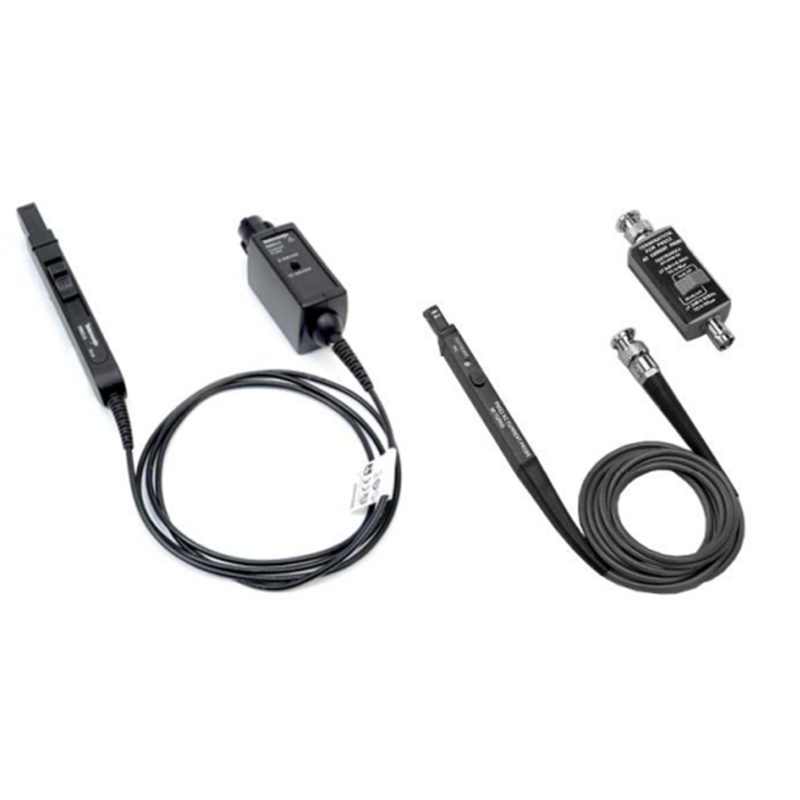

泰克Tektronix P6021A/P6022交流電流探頭

                                                                              P6021和P6022電流探頭提供多功能交流電流測量。兩種探頭都能在很寬的頻率范圍內提供精確的電流測量。P6021和P6022通過夾在載流導體上，允許在不中斷電路的情況下進行電流測量。當滑塊處于打開位置時，屏蔽探頭不接地，消除了被測電路的意外接地。

                                                                              • P6021A

                                                                                • 120赫茲至60兆赫

                                                                                • 10.6安均方根值，250安峰值，10毫安靈敏度

                                                                              • P6022

                                                                                • 935赫茲至120兆赫

                                                                                • 2.12安均方根值，100安峰值，1毫安靈敏度


                                                                              查看更多
                                                                              咨詢熱線： 13410391245
                                                                              在線咨詢
                                                                              • 產品概要

                                                                                P6021A

                                                                                對于通用應用，P6021A提供寬帶性能和出色的低頻特性。帶寬為120 Hz至60 MHz。探頭范圍

                                                                                可在2 mA/mV和10 mA/mV之間切換。


                                                                                P6022

                                                                                頭部尺寸為0.47英寸。x 0.25英寸。(10 mm x 6 mm，約為P6021A尺寸的一半)和935 Hz至12

                                                                                0 MHz的帶寬，P6022是緊湊型高性能電流測量的理想選擇電路。無源端接輸出可在1 mA/mV

                                                                                和10 mA/mV之間切換。


                                                                                關鍵特征

                                                                                • 對于1mΩ輸入

                                                                                • 屏蔽探頭

                                                                                • 僅限交流電

                                                                                • 分裂核心建設允許容易的電路連接

                                                                                • 1.5米(5英尺)電纜


                                                                                應用程序

                                                                                • 電機驅動

                                                                                • 功率逆變器/轉換器

                                                                                • 電力供應

                                                                                • 航空電子學


                                                                              • 型號及配件

                                                                                6 in. ground lead

                                                                                196-3521-00

                                                                                Instruction manual

                                                                                071-3004-00 (P6021A)

                                                                                070-0948-03 (P6022)

                                                                                Termination

                                                                                011-0106-00 (P6022 only)

                                                                              • 技術指標

                                                                                長度

                                                                                20厘米(7.77英寸)

                                                                                寬度

                                                                                16毫米(0.625英寸)

                                                                                高度

                                                                                32毫米(1.25英寸)

                                                                                -

                                                                                最大導線直徑5毫米(0.197英寸)

                                                                                長度

                                                                                152毫米(6.0英寸)

                                                                                寬度

                                                                                6.4毫米(0.25英寸)

                                                                                高度

                                                                                12毫米(0.47英寸)

                                                                                -

                                                                                最大導線直徑2.8毫米(0.11英寸)

                                                                                Compliance

                                                                                CAN/CSA-C22.2 No. 61010-1

                                                                                CAN/CSA-C22.2 No. 61010-2-032

                                                                                UL 61010-1

                                                                                UL61010B-2-032

                                                                                EN 61010-1

                                                                                EN 61010-2-032

                                                                              • 資料下載
                                                                                產品宣傳頁
                                                                                名稱 大小 版本 下載
                                                                                泰克TektronixP6021A/P6022交流電流探頭產品彩頁 少于1Mb
                                                                                使用說明書
                                                                                名稱 大小 版本 下載
                                                                                軟件
                                                                                名稱 大小 版本 下載
                                                                              相關產品（）
                                                                              相關配件（）
                                                                              相關視頻（0）
                                                                              我要咨詢-致電134 1039 1245或留言
