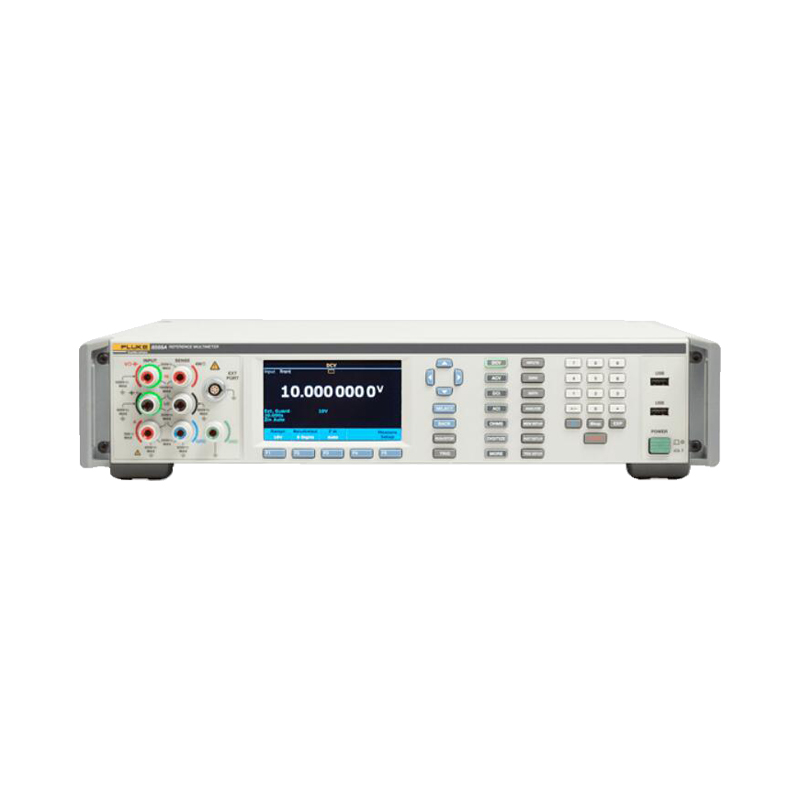

8588A標準數字多用表是世界上極其穩定的數字化多用表。該八位半標準數字多用表專門為校準實驗室量身打造，在超寬測量范圍內擁有卓越的準確度和長期穩定度，提供直觀的用戶界面和彩色屏幕。

8588A以適合一級標準實驗室的優異性能，提供了可靠、可重復性測量的結果。8588A擁有超過12項測量功能，包括新增的數字化電壓、數字化電流、電容、射頻(RF)功率，以及用于交/直流電流的外部分流器，幫助您將實驗室級別的系統測試成本統一整合到單臺測量?jì)x器中。福祿克計量校準新增的高速系統設計和快速的直接數字化能力，強化了儀器卓越的模擬信號測試能力，對于許多既要求極高速度又要求高準確度的自動化系統，能夠大幅提高效率。

8588A擁有極佳的1年期直流電壓準確度(2.7 μV/V @ 95%置信區間，或3.5 μV/V @ 99%置信區間)和極佳的24小時穩定度(0.5 μV/V @95%置信區間，或0.65 μV/V @ 99%置信區間)，使其能夠傲視市場上其他標準數字多用表。8588A能夠在短短1秒內產生穩定的八位半讀數，進一步提高速度覆蓋范圍。

8588A專門為要求極高穩定度的校準和計量實驗室量身打造，能夠實現極高準確度測量，保證溯源性的高置信度。

8588A具有通用的直觀用戶界面，帶有易于瀏覽的菜單結構，支持所有配置，以及一組用于自動化環境的SCPI兼容命令集，支持通過GPIB、USB或以太網獲取至少100,000讀數/秒 @ 4.5位。

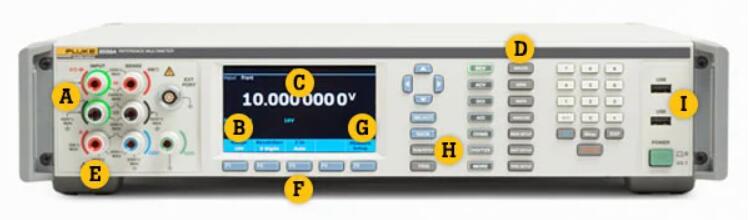

8588A 功能標注

A. Visual Connection Management? (VCM) 可視接線端子提示

有效端子點亮，引導用戶進行正確連接。

B. 容易操作的配置

量程、窗口、輸入阻抗、RMS濾波器及其他測量配置清晰可見。

C. 寬大明亮的全彩色屏幕

直觀的用戶界面和人性化菜單結構，很容易操作配置和查看趨勢曲線、波形、FFT、直方圖和統計數據。

D. 可編程前/后電子開關

避免手動操作，支持通過單條遠程命令立即獲得比率結果。

E.  30 A端子 (僅8588A; 8558A為2 A)

通過單個端子支持極寬的電流量程。

F.  菜單軟鍵

自適應當前有效功能，所以菜單結構非常直觀、易于理解。

G. 多語言選項

可選擇英文、中文、法文、日文、韓文、俄文、西班牙文。

H. 運行/停止觸發

切換連續和自由運行測量狀態。

I. USB 端口

快速、簡便地將數據下載到U盤。

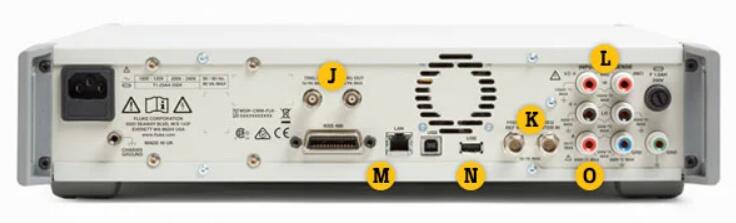

J. 輸入/觸發輸出

精確觸發最大程度提高系統自動化同步。

K. 頻率計數器

支持100 MHz頻率計數器測量，準確度為0.5 μHz/Hz。

L.后面板輸入端子

前面板輸入端子的鏡像，便于連接，支持前/后比率測量。

M. IEEE 488, LAN, USB 接口

標準遠程接口，方便系統集成。

N. USB 端口

快速、簡便地將數據下載到U盤。

O. 2 A 端子

8588A 主要特性和性能

直流電壓

• 100 mV 至 1000 V, (最大1050V)

• 2.02倍滿量程

• 最高分辨率: 1 nV

• 2.7 μV/V (95 %) 3.5 μV/V (99 %), 1年期準確度

• 0.5 μV/V (95 %) 0.65 μV/V (99 %), 24小時穩定度

• 0 至 10 s 讀數窗口 (200 ns分辨率)

直流電流

• 10 uA 至 30 A (僅8588A; 8558A為2 A)

• 2.02倍滿量程

• 最高分辨率: 1 pA

• 6.5 μA/A (95 %), 8.4 μA/V (99 %), 1年期準確度

• 0 ns 至 100 s 讀數窗口 (200 ns分辨率)

交流電壓

• 10 mV 至 1000 V, 1 Hz 至 10 MHz, (最大1050 Vrms)

• 2.02倍滿量程Vpp, 1. 2倍滿量程Vrms

• 最高分辨率: 1 nV

• 60 μV/V (95 %), 77 μV/V (99 %), 1年期準確度

交流電流

• 10 uA 至 30 A (8588A only; 2 A for 8558A)

• 2.02倍滿量程 Vpp, 1 Hz 至 100 kHz 1.2倍滿量程 Vrms

• 最高分辨率: 1 pA

• 250 μA/A (95 %), 323 μA/V (99 %), 1年期準確度

電阻

• 1Ω 至 10 GΩ (最大20 GΩ)

• 2.02倍滿量程

• 最高分辨率: 10 nΩ

• 7 μΩ/Ω (95 %), 9 μΩ/Ω (99 %), 1年期準確度

• 低電流、高電壓、真歐姆三種模式

數字化電壓

• 100 mV 至 1000 V, (最大1050 V)

• 2.02倍滿量程

• 最高分辨率: 18位

• 5 MS/s采樣率

• 最高20 MHz 帶寬

數字化電流

• 10 μA 至 30 A (僅8588A only; 8558A為2 A)

• 2.02倍滿量程

• 最高分辨率: 18位

• 5 MS/s采樣率

• 最高4 MHz 帶寬

頻率或周期

• 電壓, 最高10 MHz

• 電流, 最高100 kHz

• 頻率, 最高100 MHz on BNC

• 0.5 μHz/Hz, 1年期準確度

電容

• 1 nF 至 100 mF

• 400 μF/F, 1年期準確度

溫度

• PRT 和熱電偶

• 5 mK, 1年期準確度

射頻(RF)功率

• Rhode & Schwarz NRP 系列

• 交/直流電流外部分流器

• A40B 以及任意其他外部分流器

讀數速度

• 1 讀數/秒 @ 8.5位，至存儲器

• 100,000 讀數/秒 @ 4.5 位，至存儲器

• 最高500,000 讀數/秒，至易失存儲器，數字化電壓和電流

• 最高500,000 讀數/秒，通過USB以二級制格式傳輸

測量存儲器

• 1500萬個讀數

• 750萬個讀數，帶時間戳

GPIB, USBTMC, 以太網

• 原生SCPI兼容遠程命令

• 8508A和3458A仿真模式

• 完全支持MET/CAL?校準程序庫，Fluke 8508A仿真模式

• IVI 驅動

• USB存儲器，方便傳輸.csv格式數據

觸發機制

• 手動觸發

• 外部BNC觸發輸入和觸發輸出

• 內部或電平觸發

• 定時器觸發

• 時間點觸發

• 電源觸發

• 總線觸發

CE和CSA 認證

穩定性、簡單性及優異的性能源于匠心獨運

正是由于福祿克公司擁有深厚的技術底蘊、精湛的設計和嫻熟的制造工藝，才造就了8588A卓越的線性度、超低噪聲和極好的穩定性。該型號是優秀的大比例標準數字多用表，可保證優異的3.5 μV/V一年期直流電壓相對準確度 @ 99%置信度，以及寬廣量程和功能下的長期穩定性。

8588A包含福祿克計量校準部特制的極其穩定的電壓參考和衰減器。使用這些精密元件無需每日內部校準來補償漂移。更由于放大器的偏移特性超級穩定，所以也不必進行自動調零。

8588A能夠在1秒內提供優異的八位半分辨率讀數，從而大幅提高效率。

準確度、偏移和穩定度造就優異的交流性能

8588A提供福祿克計量多用表系列中高準確度的交流真有效值測量性能。

8588A具有高達5 MS/s采樣率的模/數轉換器和極其穩定的直流模擬信號通路，實現了無可比擬的交流真有效值測量性能。與其他同類儀器相比，速度快10倍、噪聲低2倍，且對低電平信號的靈敏度更高。儀器采用數字有效值計算，保證較寬動態范圍的數字化信號具有完整分辨率。

快速數字濾波器比相應的模擬器件更為有效，可更快趨于穩定。數字濾波器也避免了模擬濾波器上的介電吸收，該現象通常與殘余拖尾特性相關。數字濾波器還將建立時間縮短到濾波器頻率的6個周期之內，就使測量結果快速處于完全穩定值的1ppm之內，這比其他大比例精密數字多用表低頻測量特性還快10倍不止。

通過對采集的高分辨率數字化數據進行平均，再加上本質穩定的信號通路，可實現低噪聲。將低電平信號靈敏度與溫漂去耦合，使8588A能夠實現高準確度低電平交流測量，因此就避免了通常與模擬有效值轉換器相關的溫漂、偏移和長期不穩定性。

• 60 μV/V (95%) , 77 μV/V (99%) ，1年期相對準確度，支持最高準確度交流電壓測量

• 250 μA/A (95%) , 323 μA/A (99%) ，1年期相對準確度，交流電流

• 15 ms建立時間 @ 1 kHz交流濾波器，實現速度提高10倍的交流電壓測量

• 2.02倍滿量程Vpp，1.2倍滿量程Vrms

• 高達30A交流電流，大大提高交流電流測量范圍

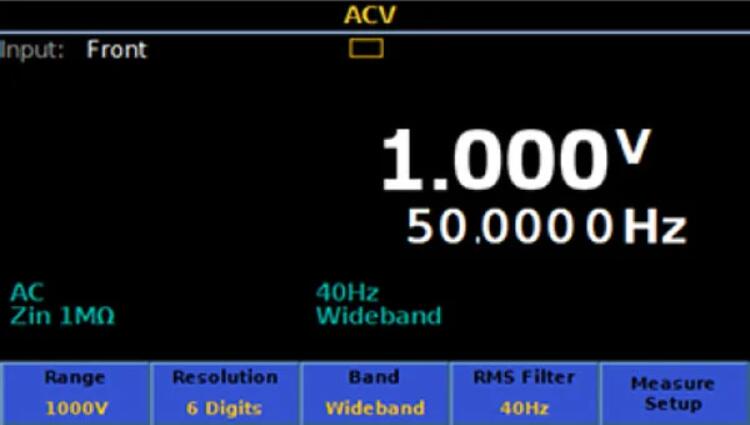

交流電壓測量

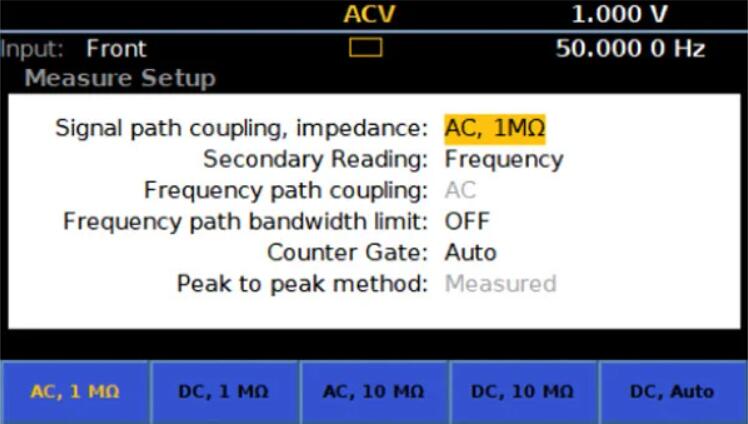

交流電壓測量設置

由計量專家設計供計量專家使用

8588A是理想的實驗室多用表，提供易于操作的界面，支持英文、中文、法文、德文、日文、韓文、俄文和西班牙文，在簡化測量過程的同時避免誤解。通過直觀的圖形屏幕，用戶很容易查看趨勢、直方圖、復雜波形和統計數據，以及快速執行計量任務。您可以在不需要外部計算機或軟件的情況下，對短期和長期穩定性進行實時捕獲和后續分析，識別和量化漂移、運行噪音，并做統計分析。用戶還可以快速可視化后處理頻域信號，包括基波和諧波幅值及相位分量。

當下有些系統多用表采用復雜的菜單結構和晦澀難懂的命令，而有些則沒有任何用戶界面，為培訓和操作制造了難題。相比之下，8588A 工作自然，新用戶的培訓輕而易舉。

前面板還擁有諸多新的可用性改進。Visual Connection Management?(VCM)可視接線端子提示功能，告訴您需要連接的正確端子，避免錯誤鏈接。新式的儀器把手為模壓成型，搬運時倍感舒適輕松。

儀器的前面和背面均設有USB主機端口。既可以將采集數據導出到外部存儲設備，也便于固件的更新。為了與PC進行遠程通信，可選擇后面板上的以太網、GPIB或USBTMC連接器。

8588A提供完整福祿克8508A標準多用表仿真，通過SCPI命令也可兼容Keysight 3458A 數字多用表，是這些舊儀器的理想替代品。

• 圖形屏幕，支持即時視覺化趨勢圖、統計分析、直方圖和FFT。

• GPIB、USBTMC、以太網多扣支持業界標準的遠程接口選項。

• USB存儲器支持快速、簡便地將數據以.csv格式傳輸到PC。

• 8508A 和3458A 仿真模式下的SCPI兼容命令簡化和加速了升級到8588A的過程。

• 可編程前/后面版輸入切換，允許前、后端子之間進行比率測量，不僅支持直流電壓和電阻功能，現在也支持交流電壓、直流電流、交流電流功能進行比率測量，且具有無與倫比的線性度和噪聲性能，和極好的傳遞不確定度。

• Rohde & Schwarz NRP系列提供的電容和射頻 (RF) 功率計讀數擴展了8588A在校準多產品校準器方面的實用性，有效提高校準實驗室的效率。

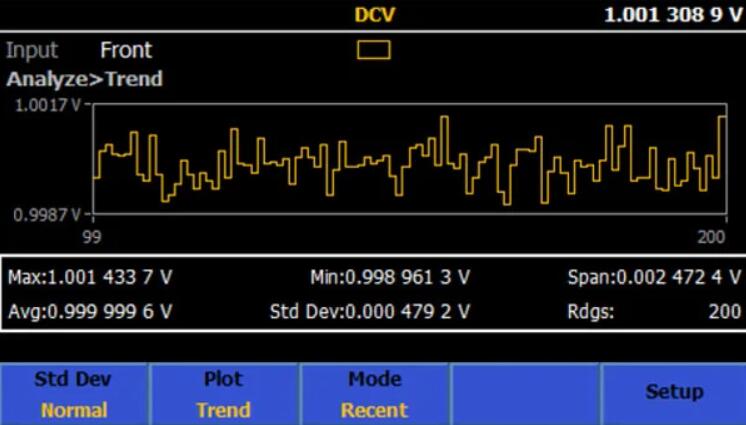

趨勢圖

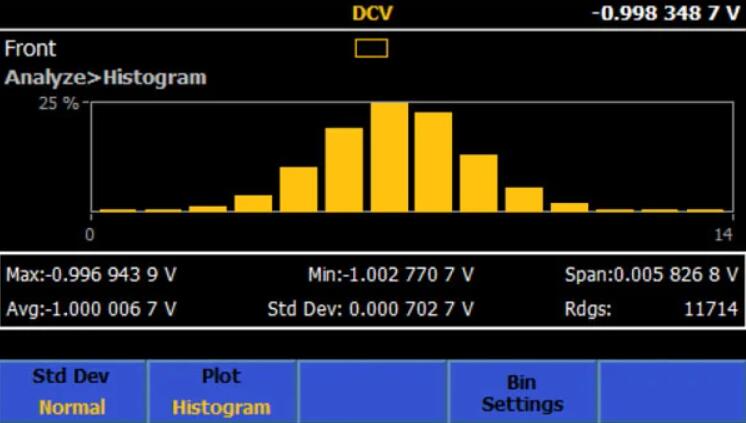

分析：直方圖
